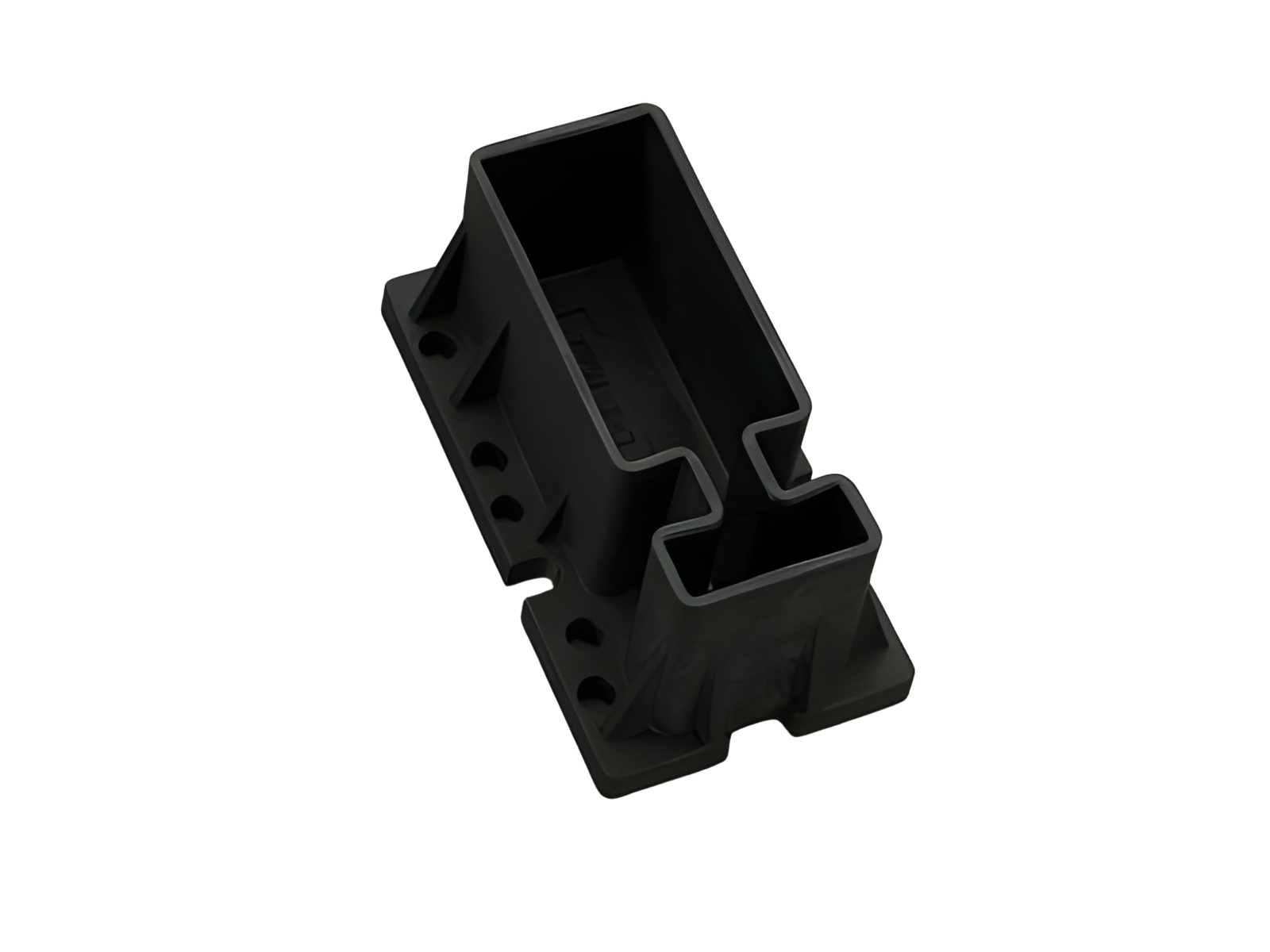

The picture may show a similar product.
Référence 01369000
support de jeu de barres 1 pôle, latéral
cache latéral pour barre TT,TTT et TTC
Système
centre feed unit
Groupe de produits | 06 |
Sous-groupe | 03 |
Dimensions de l'emballage | 6 |
EAN | 4021267013691 |
ECLASS 6.1 | 27400607 |
ECLASS 7.1 | 27400607 |
ETIM 4.0 | EC001166 |
ETIM 5.0 | EC001166 |
Normes
IEC 61439-1:2020
Homologation CCC: no certification required
Details IEC | |
Normes | |
IEC 61439-1:2020 |
Electrical data IEC | |
Tension assignée (IEC) CA: | 690 V |
rated isolation voltage Ui AC: | 1000 V |
Tension assignée de tenue aux chocs Uimp: | 8 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
Supplementary data IEC | |
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
Tension maximale IEC CC: | 1500 V |
7.5mm insulation between busbar and fixing plate |
Charactéristiques mécaniques | |
L x H x P: | 109 x 60 x 50 |
Poids: | 11,0 kg/100 |
Les performances d'isolation de l'article dépendent des conditions d'installation. | |
Conseils |
Tightening torque of the fastening screws of the busbar support 4Nm - 5Nm |
