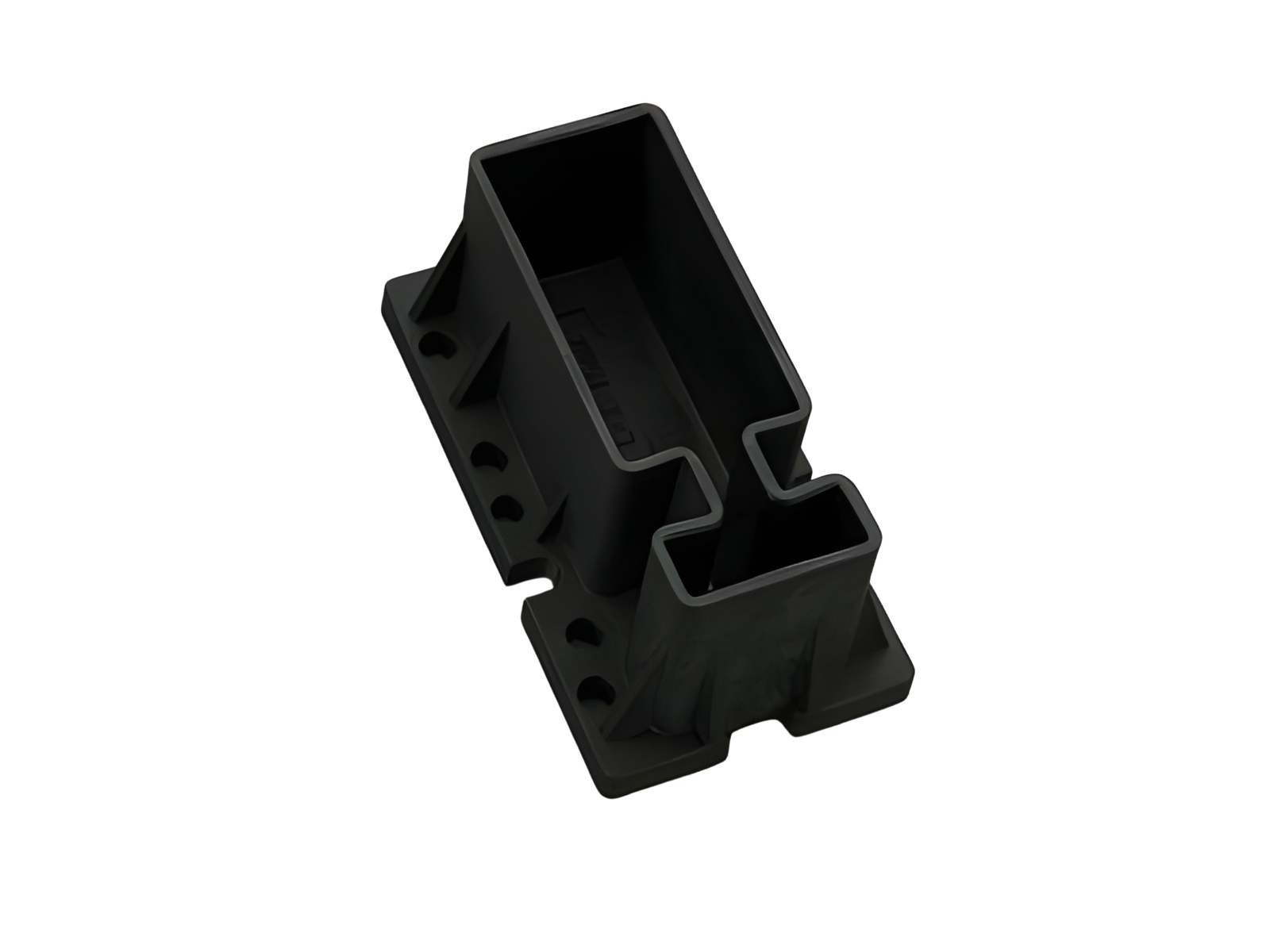

The picture may show a similar product.
Cod.art.: 01369000
Supporto per barre, esterno, 1p
per barre profilate
Montaggio
centre feed unit
| gruppo di prodotto | 06 |
| sottogruppo prodotto | 03 |
| pz/ conf. | 6 |
| EAN | 4021267013691 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Norme
IEC 61439-1:2020
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| 7.5mm insulation between busbar and fixing plate |
| Valori meccanici | |
| L x A x P: | 109 x 60 x 50 |
| peso: | 11.0 kg/100 |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
|
Avvisi e consigli |
Tightening torque of the fastening screws of the busbar support 4Nm - 5Nm |
