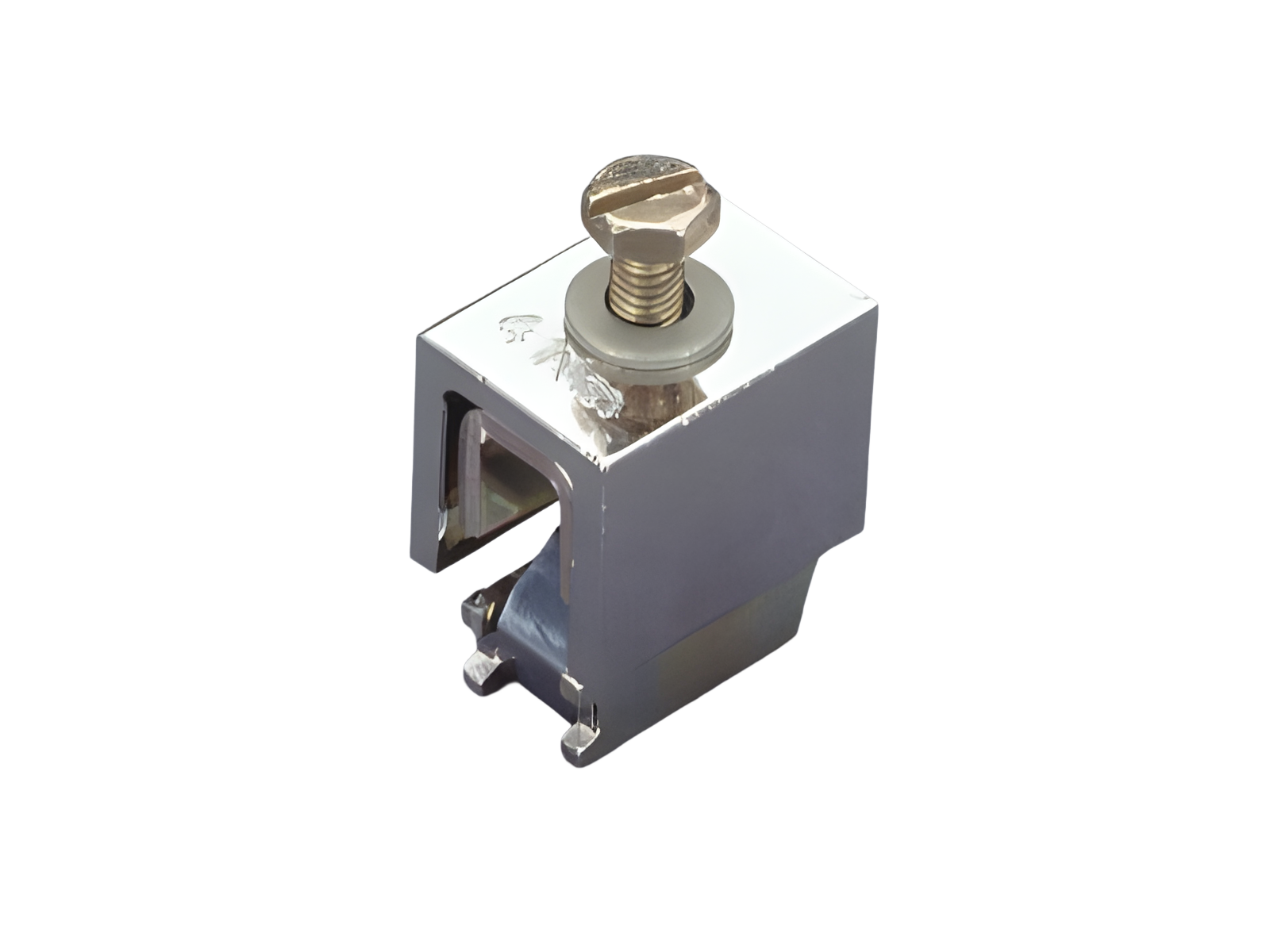

liaison vissée encliquetable pour cosses (01748)

The picture may show a similar product.

Description

Référence 01748 000

liaison vissée encliquetable pour cosses

pour jeux de barres barres plates 5 mm

Système

60Classic, centre feed unit, 100Energy

Groupe de produits	07
Sous-groupe	28

Dimensions de l'emballage	20
EAN	4021267017484

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated peak withstand current I_pk max.:

35.5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V
current capacity (IEC) max.:	490 A

Charactéristiques mécaniques
L x H x P:	30 x 32 x 36
Poids:	16,0 kg/100
pour jeux de barres:	barres plates 5 mm

Screw M8, 8mm available length

Points de raccordement
screw connection
M8
screw drive:	SW13
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
Alvéole de serrage:	M8 x 8

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
Les performances d'isolation de l'article dépendent des conditions d'installation.
