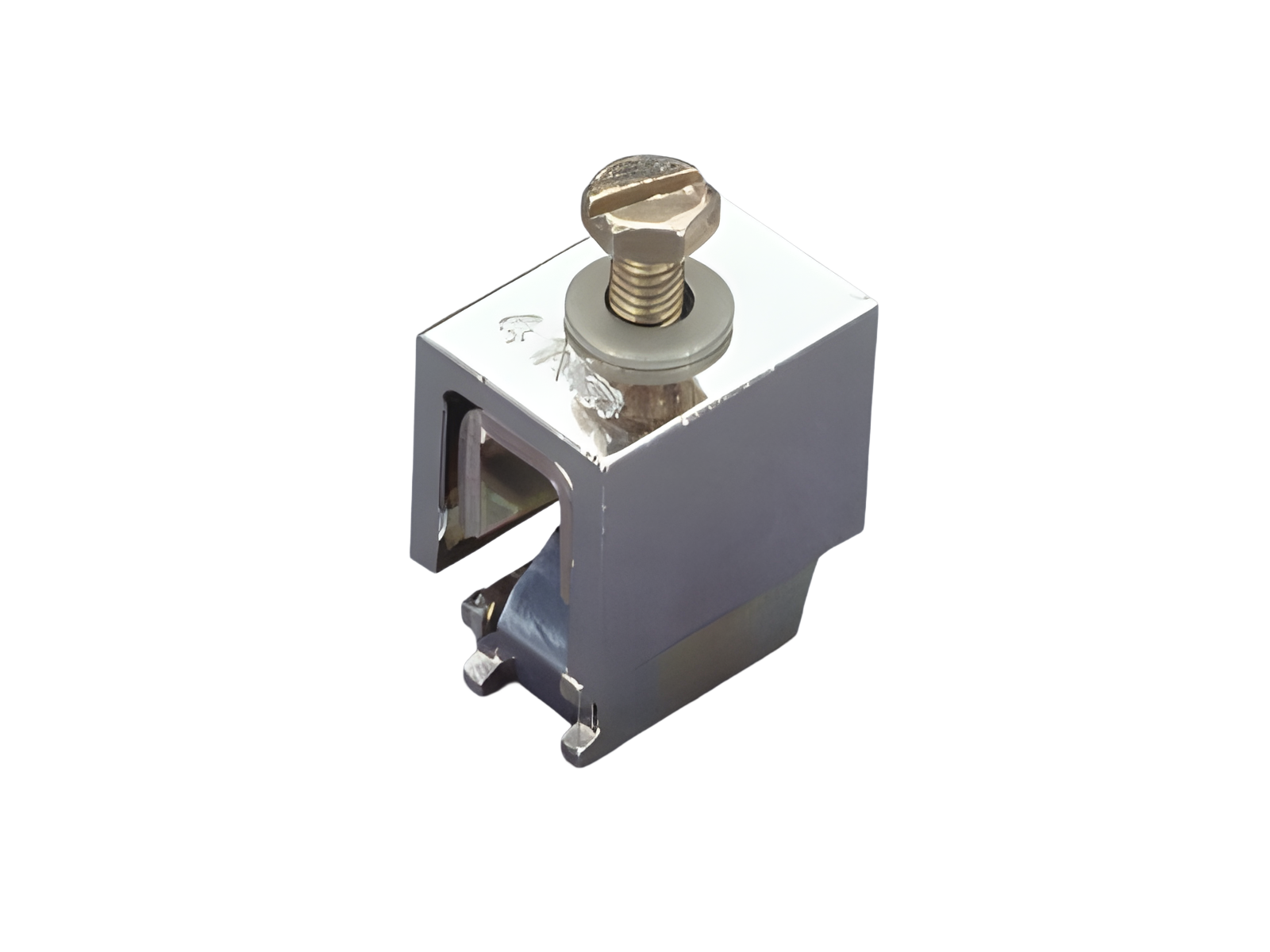

The picture may show a similar product.
Cod.art.: 01748 000
Morsetto per cavi con capocorda
M8
per barre barre piatte 5 mm
Montaggio
60Classic, centre feed unit, 100Energy
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 28 |
| pz/ conf. | 20 |
| EAN | 4021267017484 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2020
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 690 V |
| resistenza nom. alla corrente di picco Ipk max.: | 35.5 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0.3 W.
(The power dissipation at full load would be 0.5 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| corrente d'impiego max. (IEC): | 490 A |
| Valori meccanici | |
| L x A x P: | 30 x 32 x 36 |
| peso: | 16.0 kg/100 |
| per barre: | barre piatte 5 mm |
Screw M8, 8mm available length
| Connessioni | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| Alveolo di serraggio: | M8 x 8 |
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
