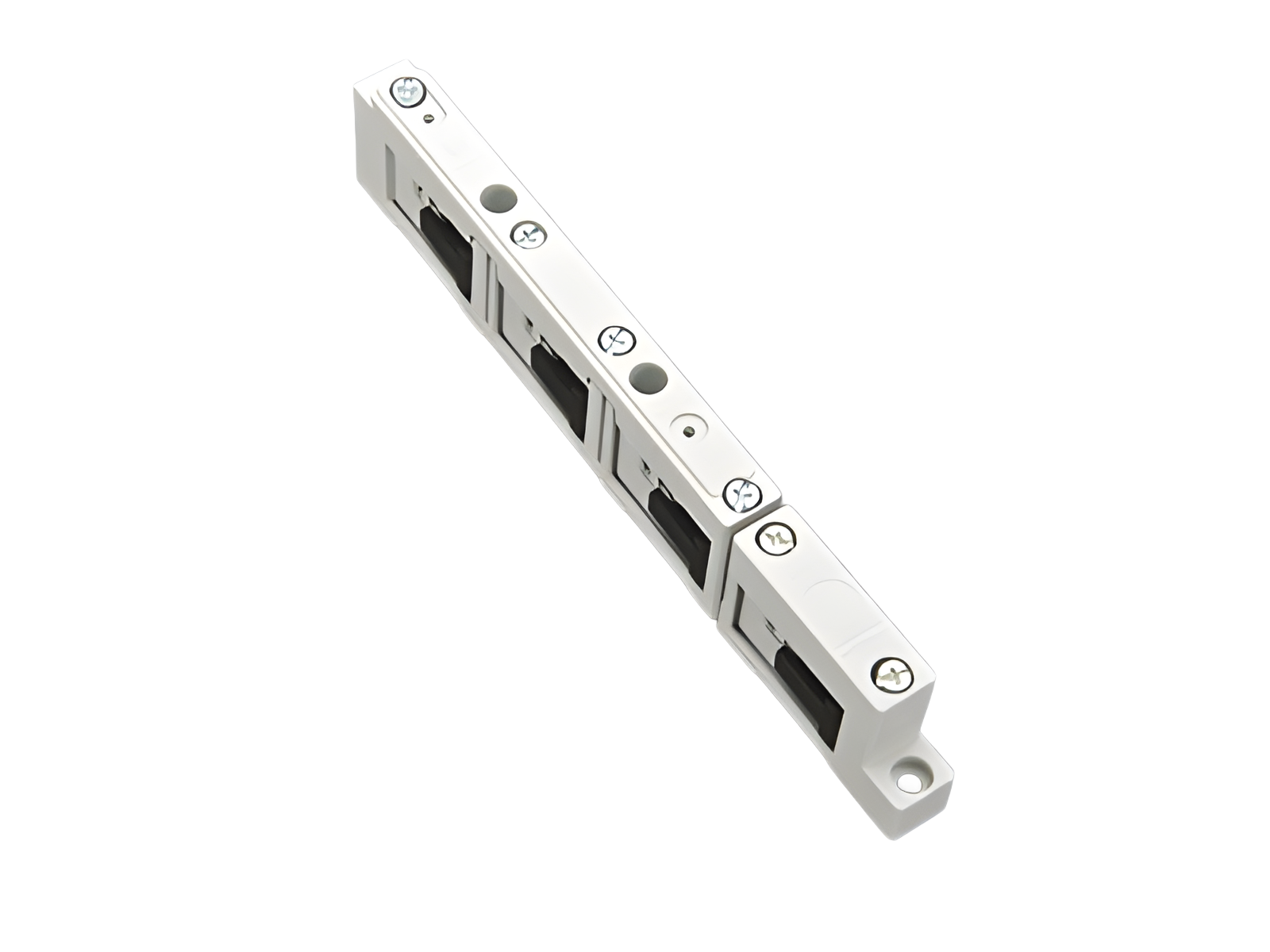

support de jeu de barres universel UL (01357)

The picture may show a similar product.

Description

Référence 01357 000

support de jeu de barres universel UL

4 pôles avec trous de vissage internes

pour jeux de barres 12, 20, 30 x 5, 10

Système

60Classic

Avantages produit

With internal screw holes
can also be used as centre support

Groupe de produits	06
Sous-groupe	12

Dimensions de l'emballage	10
EAN	4021267013578

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: S62015-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	800 V

rated frequency (IEC):

50 / 60 Hz

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

1500 V

Kurzschlussfestigkeit nach IEC:
3-phasiger KS:
Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm
Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm
1-phasiger KS
Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	22 kA
	400 mm support spacing

Charactéristiques mécaniques
L x H x P:	21 x 272 x 51
Poids:	19,7 kg/100
Pôles:	3 pôles + N
pour jeux de barres:	12, 20, 30 x 5, 10

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.
To maintain the increased air and creepage sections as per UL508A, the spacer is to be used.



for UL feeder circuits >250V
