Supporto per barre UL (01357)

The picture may show a similar product.

Descrizione

Cod.art.: 01357000

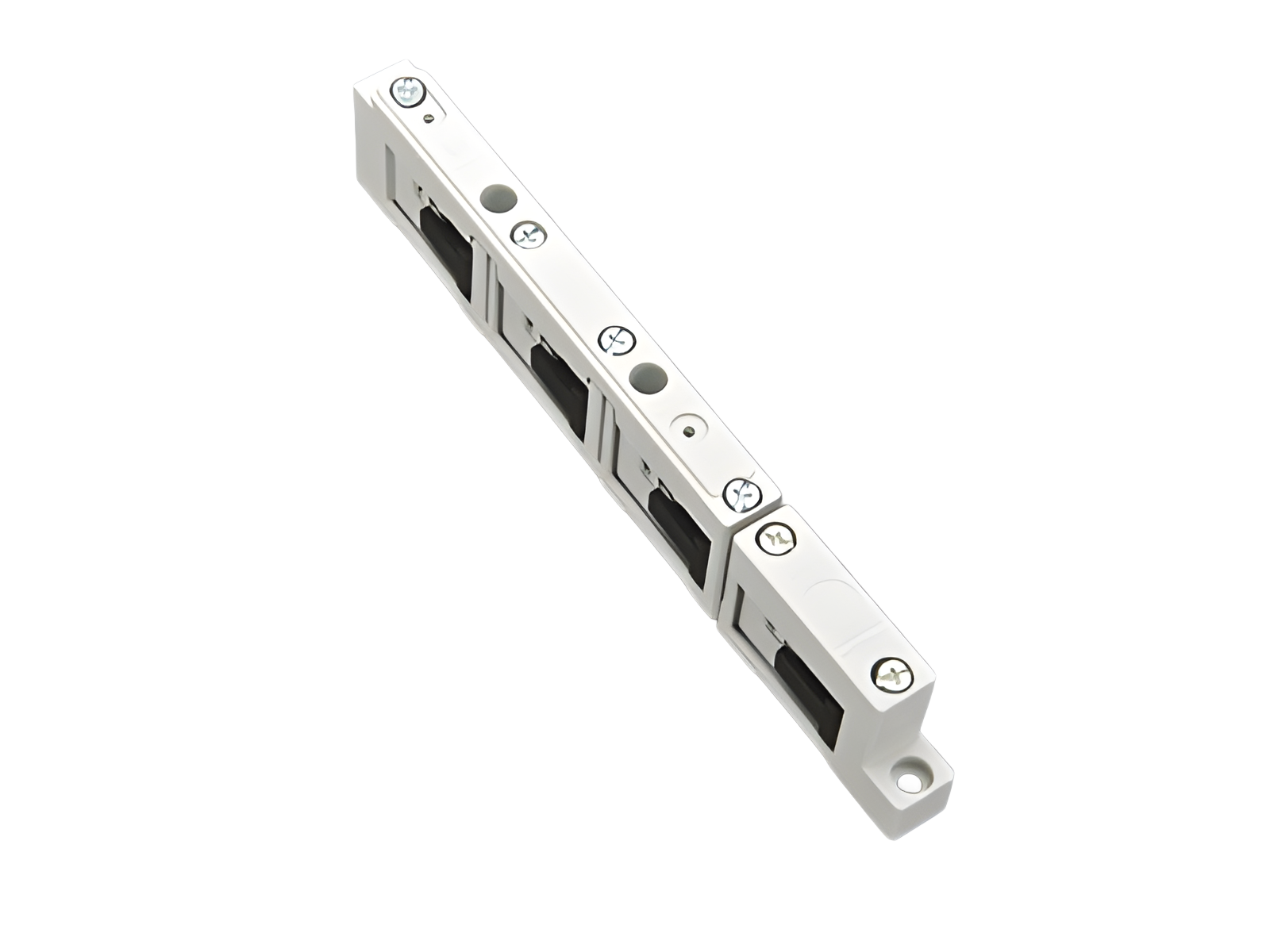

Supporto per barre UL

4p, per uso con distanziatore 01 359

per barre 12, 20, 30 x 5, 10

Montaggio

60Classic

Vantaggi prodotto

With internal screw holes
can also be used as centre support

gruppo di prodotto	06
sottogruppo prodotto	12

pz/ conf.	10
EAN	4021267013578

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

UL , DNV GL

for UL feeder circuits >250V

type no.: S62015-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	800 V

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

1500 V

Kurzschlussfestigkeit nach IEC:
3-phasiger KS:
Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm
Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm
1-phasiger KS
Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	22 kA
	400 mm support spacing

Valori meccanici
L x A x P:	21 x 272 x 51
peso:	19.7 kg/100
Poli:	3 poli + N
per barre:	12, 20, 30 x 5, 10

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	To maintain the increased air and creepage sections as per UL508A, the spacer is to be used.


for UL feeder circuits >250V
