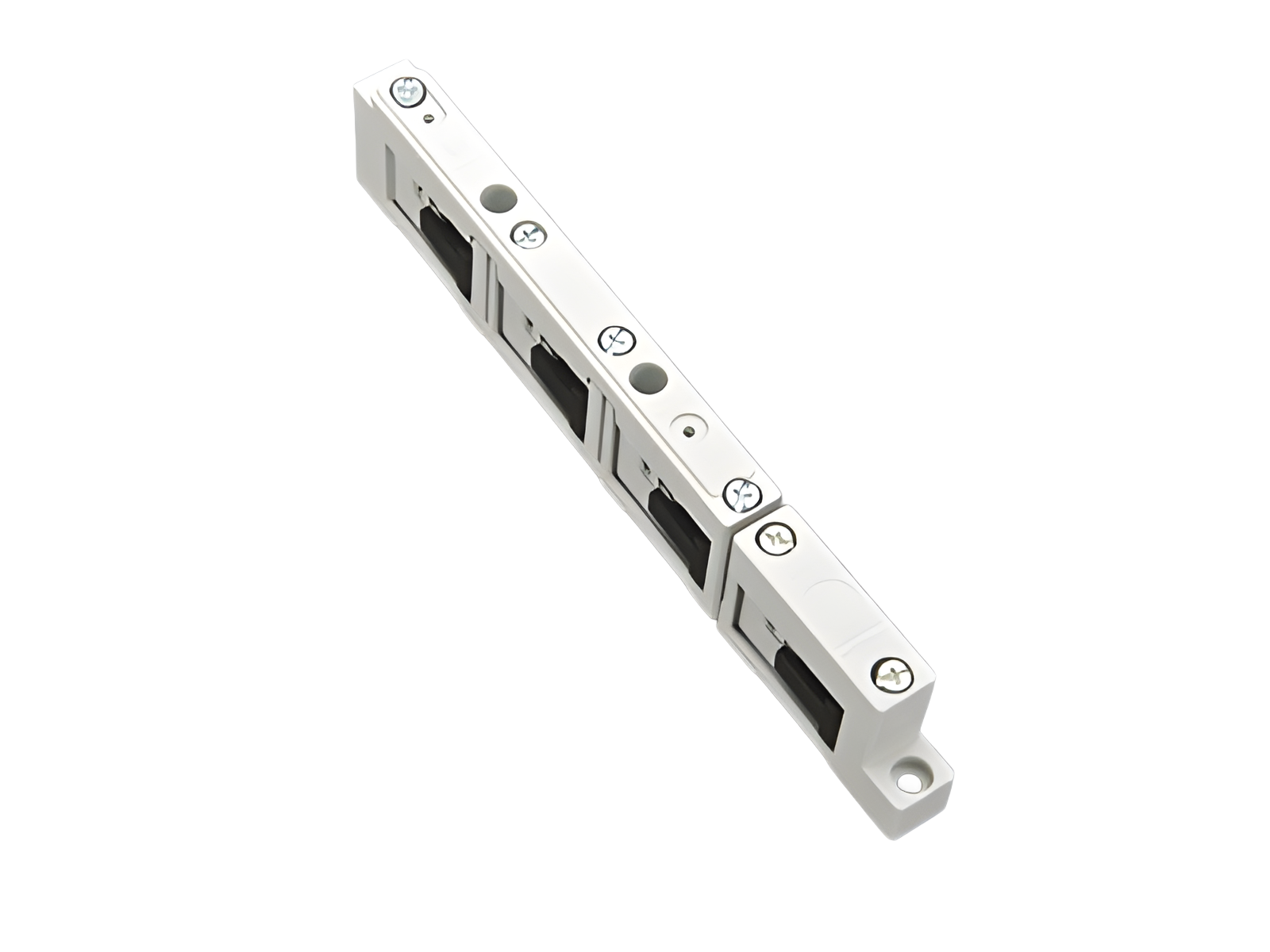

The picture may show a similar product.
Cod.art.: 01357 000
Supporto per barre UL

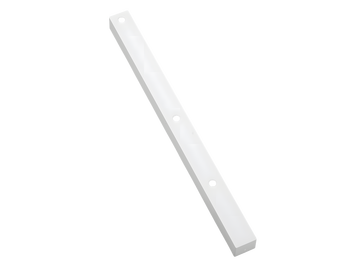

4p, per uso con distanziatore 01 359
per barre 12, 20, 30 x 5, 10
Montaggio
60Classic
Vantaggi prodotto
With internal screw holes
can also be used as centre support
| gruppo di prodotto | 06 |
| sottogruppo prodotto | 12 |
| pz/ conf. | 10 |
| EAN | 4021267013578 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
UL
for UL feeder circuits >250V
type no.: S62015-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| tensione nominale (IEC) AC: | 800 V |
| frequenza nominale (IEC): | 50 / 60 Hz |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| Kurzschlussfestigkeit nach IEC: 3-phasiger KS: Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm 1-phasiger KS Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 22 kA |
| 400 mm support spacing |
| Valori meccanici | |
| L x A x P: | 21 x 272 x 51 |
| peso: | 19,7 kg/100 |
| Poli: | 3 poli + N |
| per barre: | 12, 20, 30 x 5, 10 |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
|
To maintain the increased air and creepage sections as per UL508A, the spacer is to be used. |
|
| for UL feeder circuits >250V |
