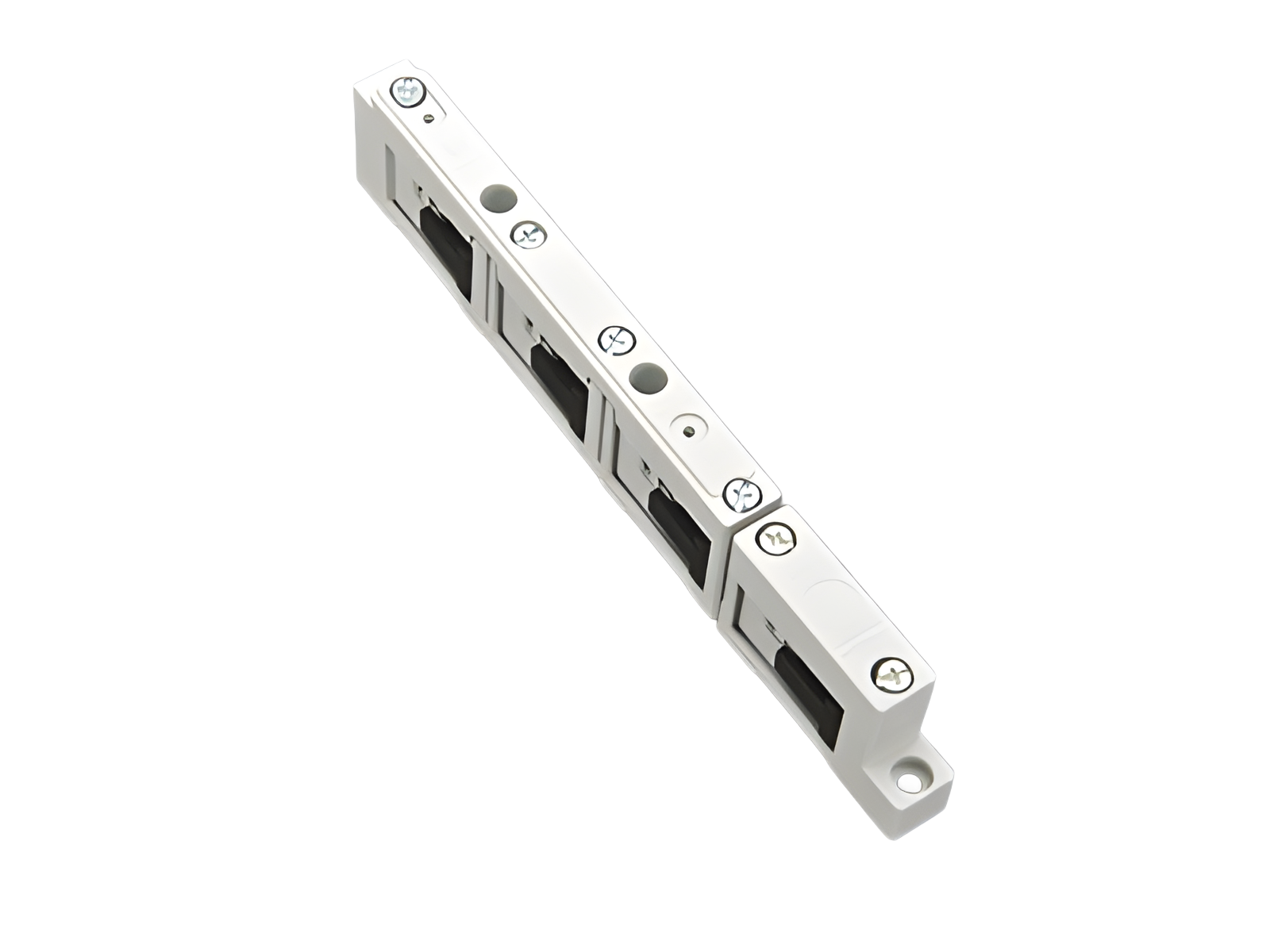

Supporto per barre UL (01357)

The picture may show a similar product.

Descrizione

Cod.art.: 01357 000

Supporto per barre UL

4p, per uso con distanziatore 01 359

per barre 12, 20, 30 x 5, 10

Montaggio

60Classic

Vantaggi prodotto

With internal screw holes
can also be used as centre support

gruppo di prodotto	06
sottogruppo prodotto	12

pz/ conf.	10
EAN	4021267013578

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: S62015-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	800 V

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

1500 V

Kurzschlussfestigkeit nach IEC:
3-phasiger KS:
Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm
Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm
1-phasiger KS
Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	22 kA
	400 mm support spacing

Valori meccanici
L x A x P:	21 x 272 x 51
peso:	19,7 kg/100
Poli:	3 poli + N
per barre:	12, 20, 30 x 5, 10

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
To maintain the increased air and creepage sections as per UL508A, the spacer is to be used.



for UL feeder circuits >250V
