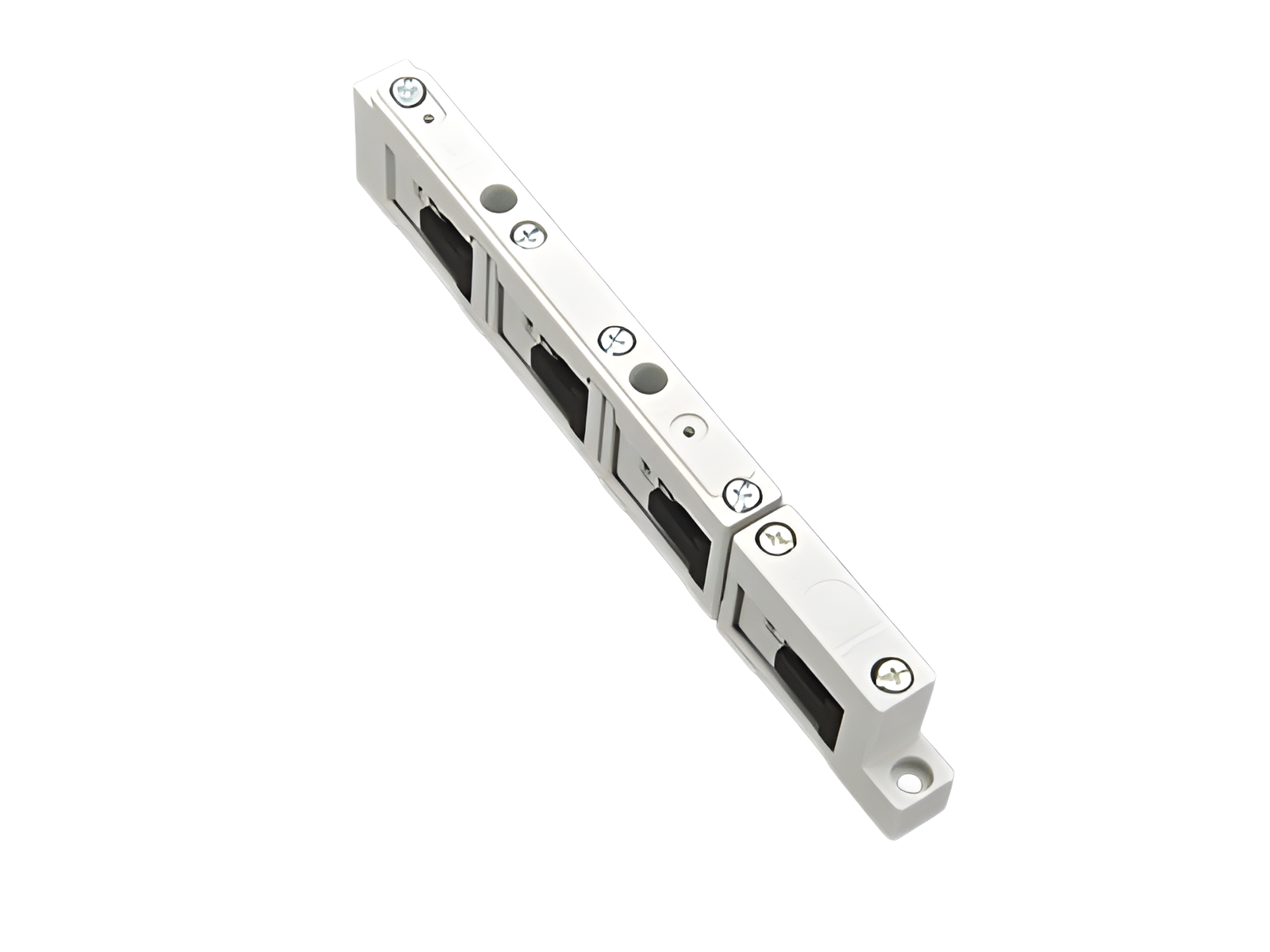

A imagem pode mostrar um produto similar.
Código da peça: 01357 000
suporte de barramento universal UL
4 polos, com furos roscados internos
para barramentos 12, 20, 30 x 5, 10
Sistema
60Classic
Vantagens do produto
With internal screw holes
can also be used as centre support
| Grupo de produto | 06 |
| Subgroup | 12 |
| Unidade por pacote | 10 |
| EAN | 4021267013578 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approvals
UL
for UL feeder circuits >250V
Número de tipo: S62015-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 800 V |
| rated frequency (IEC): | 50 / 60 Hz |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 8 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 1500 V |
| Kurzschlussfestigkeit nach IEC: 3-phasiger KS: Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm 1-phasiger KS Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm |
| Dados UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Dados electricos UL | |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 22 kA |
| 400 mm support spacing |
| Dados mecânicos | |
| L x A x P: | 21 x 272 x 51 |
| Peso: | 19,7 kg/100 |
| Polaridade: | 3 polos+N |
| para barramentos: | 12, 20, 30 x 5, 10 |
| The insulation performance of the article depends on the installation conditions. | |
|

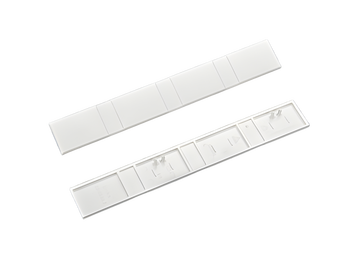

To maintain the increased air and creepage sections as per UL508A, the spacer is to be used. |
|
| for UL feeder circuits >250V |
