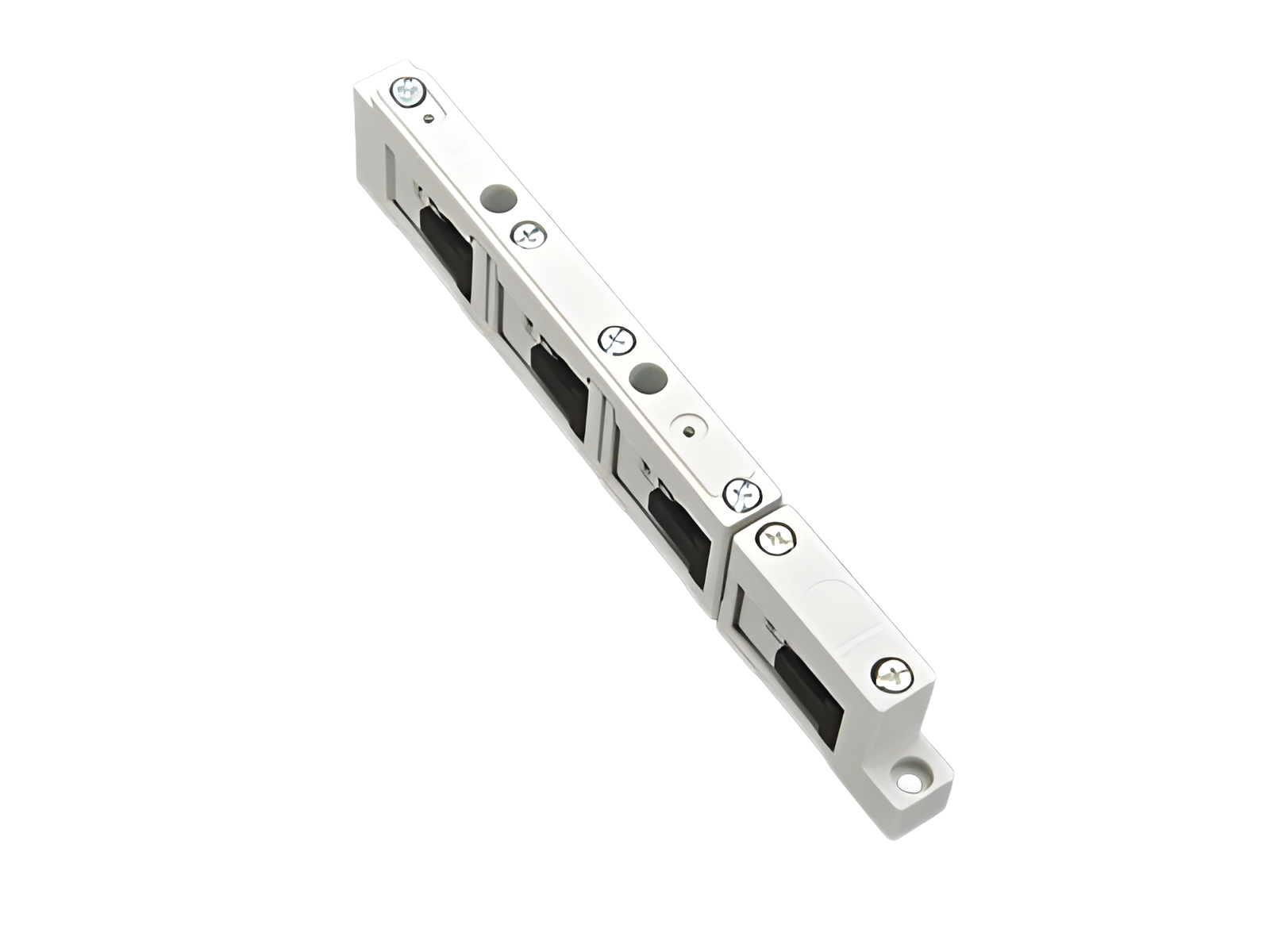

The picture may show a similar product.
订货号 01357 000
通用母线支架架 UL
4 极，带内置螺钉孔
适用母线 12, 20, 30 x 5, 10
系统
60Classic
产品优势
带内置螺钉孔
也可用作中间支架
| 产品组 | 06 |
分组 |
12 |
| 包装件数 | 10 |
| EAN | 4021267013578 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
标准
IEC 61439-1:2020
UL 508
认证许可
UL
for UL feeder circuits >250V
型号: S62015-L
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电压（IEC）AC: | 800 V |
| rated frequency (IEC): | 50 / 60 Hz |
| rated isolation voltage Ui AC: | 1000 V |
| 额定冲击耐受电压 Uimp: | 8 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC DC: | 1500 V |
| Kurzschlussfestigkeit nach IEC: 3-phasiger KS: Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm 1-phasiger KS Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 22 kA |
| 400 mm support spacing |
| 机械数值 | |
| 宽 x 高 x 厚: | 21 x 272 x 51 |
| 重量: | 19.7 kg/100 |
| 极数: | 3 极+N |
| 适用母线: | 12, 20, 30 x 5, 10 |
| 产品的绝缘性能与安装条件有关。 | |
|
为了遵守 UL508A 更高的空气和爬电距离要求, 必须应用隔块。 |
|
| for UL feeder circuits >250V |
