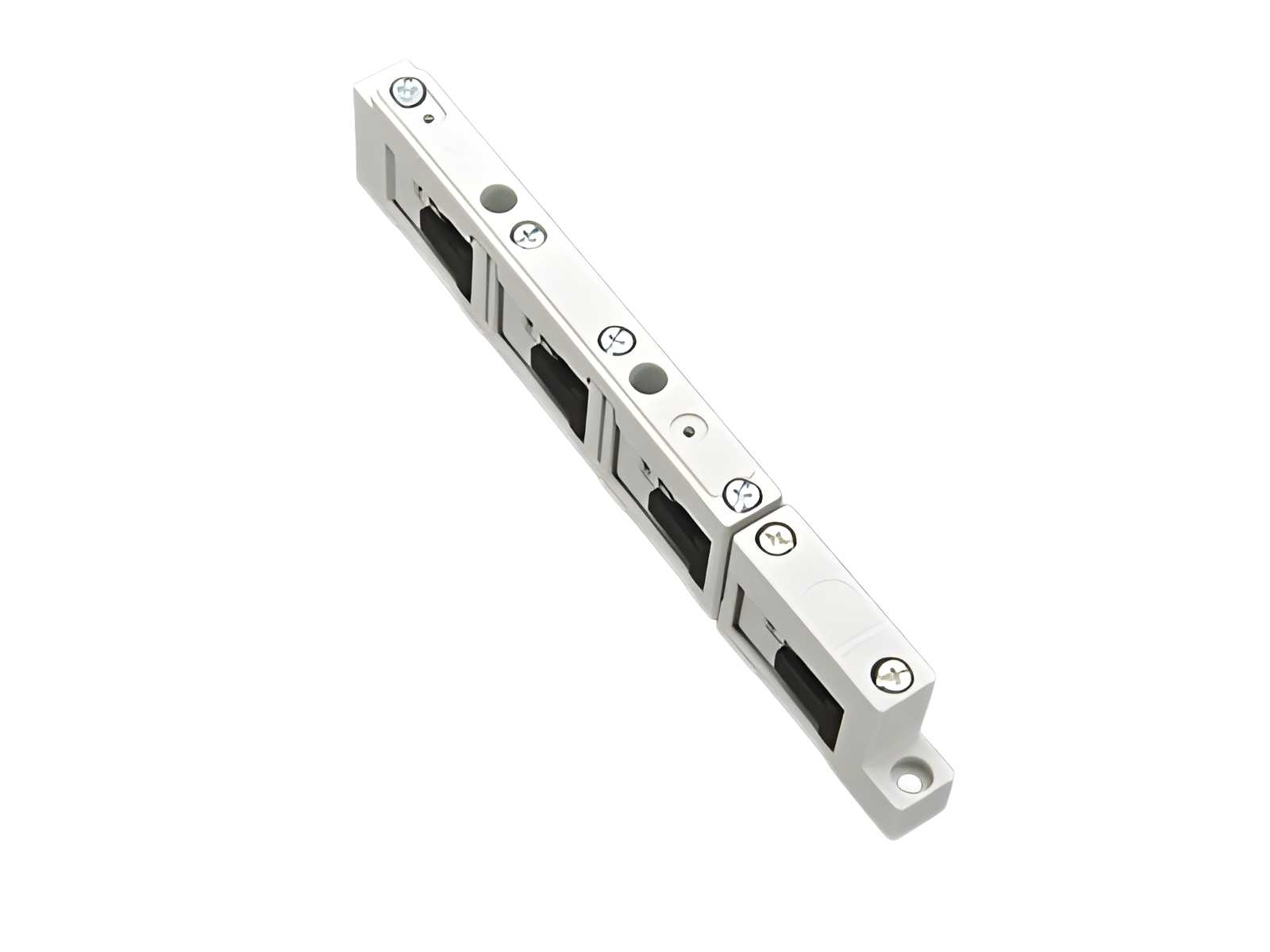

Универсальный шинодержатель UL (01357)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01357 000

Универсальный шинодержатель UL

4-полюсный, с внутренними отверстиями под крепежные винты

для шин 12, 20, 30 x 5, 10

Система

60Classic

Преимущества продукта

With internal screw holes
can also be used as centre support

Группа продуктов	06
Подгруппа	12

Кол-во	10
EAN	4021267013578

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: S62015-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	800 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

Kurzschlussfestigkeit nach IEC:
3-phasiger KS:
Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm
Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm
1-phasiger KS
Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	22 кА
	400 mm support spacing

Механические данные
Ш x В x Г:	21 x 272 x 51
Вес:	19,7 kg/100
Полюсность:	3-пол. + N
для шин:	12, 20, 30 x 5, 10

Application notes

The insulation performance of the article depends on the installation conditions.
To maintain the increased air and creepage sections as per UL508A, the spacer is to be used.



for UL feeder circuits >250V
