soporte para barras universal UL (01357)

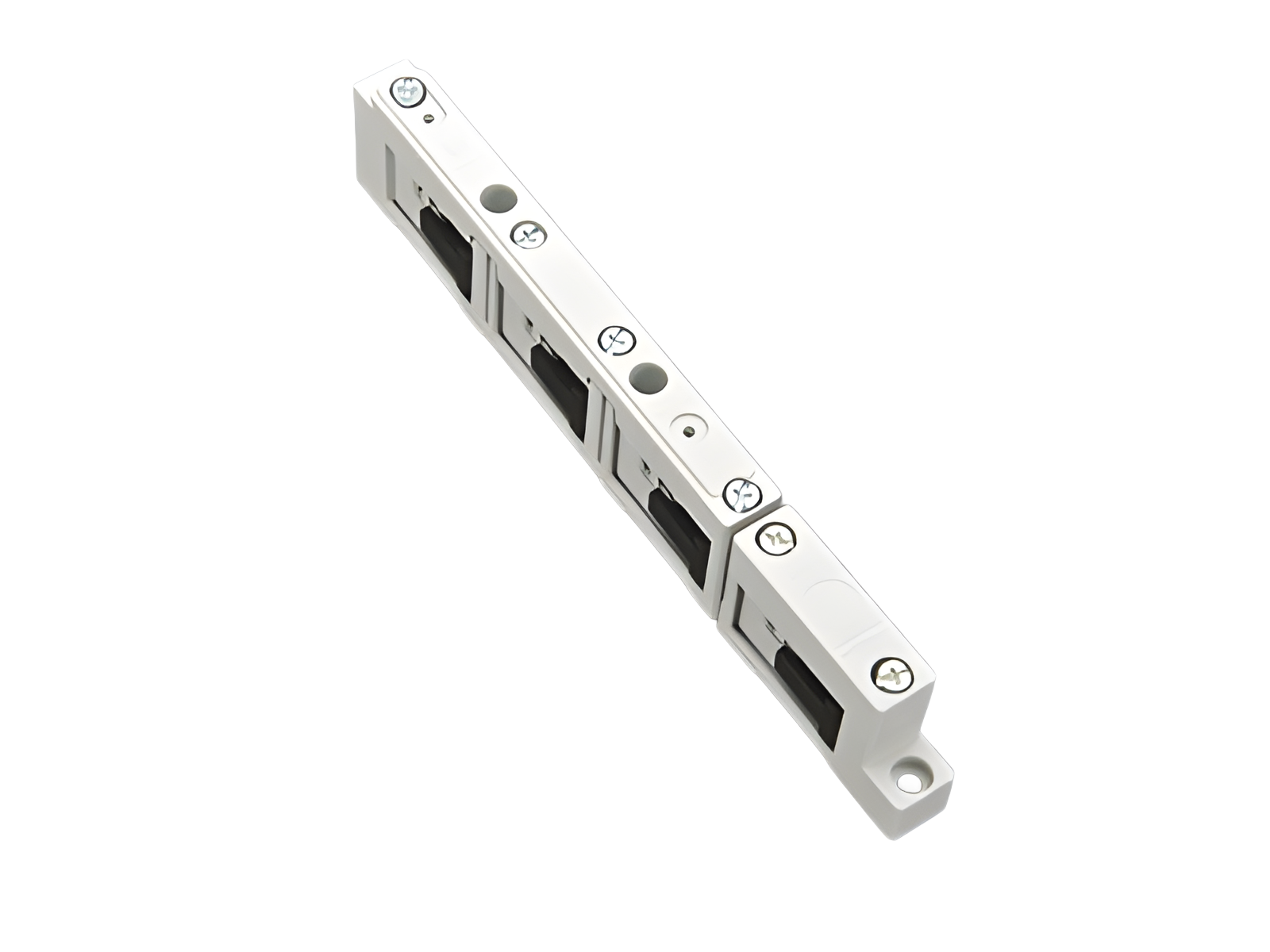

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01357 000

soporte para barras universal UL

4 polos, con orificios internos para atornillar

para barras 12, 20, 30 x 5, 10

sistema

60Classic

ventajas del producto

With internal screw holes
can also be used as centre support

grupo de producto	06
subgrupo	12

embalaje	10
EAN	4021267013578

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: S62015-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	800 V

frecuencia nominal (IEC):

50 / 60 Hz

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	8 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC:

1500 V

Kurzschlussfestigkeit nach IEC:
3-phasiger KS:
Stoßstromfestigkeit > 45 kA bei Schienenträgerabstand 400 mm
Stoßstromfestigkeit > 50 kA bei Schienenträgerabstand 250 mm
1-phasiger KS
Stoßstromfestigkeit > 36 kA bei Schienenträgerabstand 400 mm

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR unprotected max.:	22 kA
	400 mm support spacing

datos mecánicos
An x A x P:	21 x 272 x 51
peso:	19,7 kg/100
Polaridad:	3 polos+N
para barras:	12, 20, 30 x 5, 10

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
To maintain the increased air and creepage sections as per UL508A, the spacer is to be used.



for UL feeder circuits >250V
