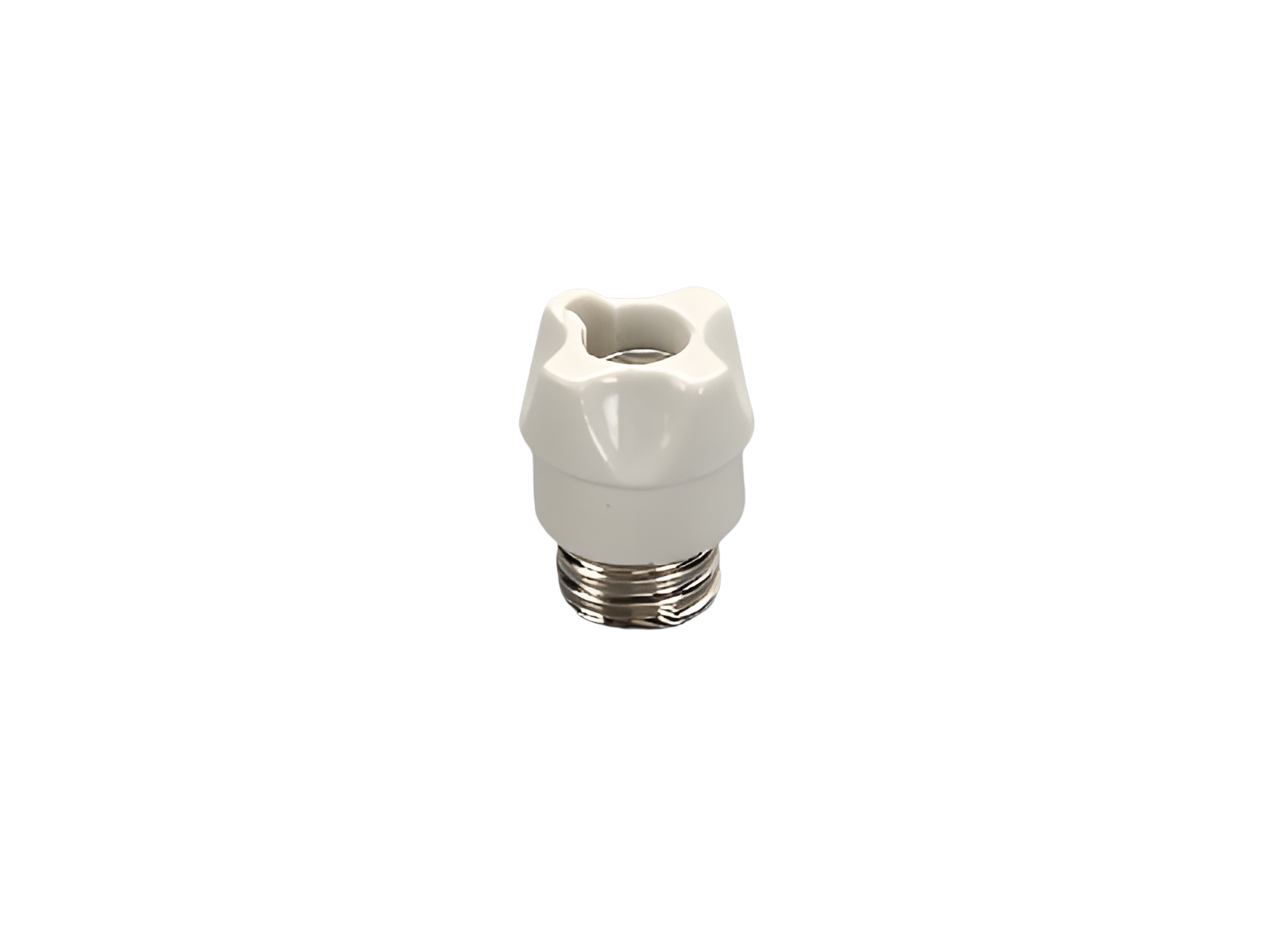

bouchon à visser D02, porcelaine (01104)

The picture may show a similar product.

Description

Référence 01104000

bouchon à visser D02, porcelaine

400 V

E 18

Groupe de produits	22
Sous-groupe	05

Dimensions de l'emballage	20
EAN	4021267011048

ECLASS 6.1	27142115
ECLASS 7.1	27142115
ETIM 4.0	EC001643
ETIM 5.0	EC001643

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Données techniques

Taille:

D02 / E 18

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
Tension assignée (IEC) CA:	400 V

Tension assignée (IEC) CC:

250 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	1,8 kg/100

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

01980000
Cache pour socle type D0
E 18
1 fois, 27 mm de large
Plus

01492000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 27 mm
E 18 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

01981000
Cache pour socle type D0
E 18
2 fois, 54 mm de large
Plus

01058000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
E 18 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

01424000
Cache pour socle type D0
E 18
1 1/3 fois, 36 mm de large
Plus

31293000
TRITON^®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 3P
protection contre le contact selon DGUV V3
Plus

31306000
CUSTO^®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 3P
protegé contre les contacts accidentels
Plus

31936000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
E 18 / 63 A
protection contre le contact
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31303000
CUSTO^®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 1P
protection contre le contact
Plus

31554000
CUSTO^®30Compact
embases de fusible D0, monté sur rail, 36 mm
E 18 / 63 A
protection contre le contact
pour jeux de barres: 12 x 5, 10
Plus

01647000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 27 mm
E 18 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31935000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 27 mm
E 18 / 63 A
protection contre le contact
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
