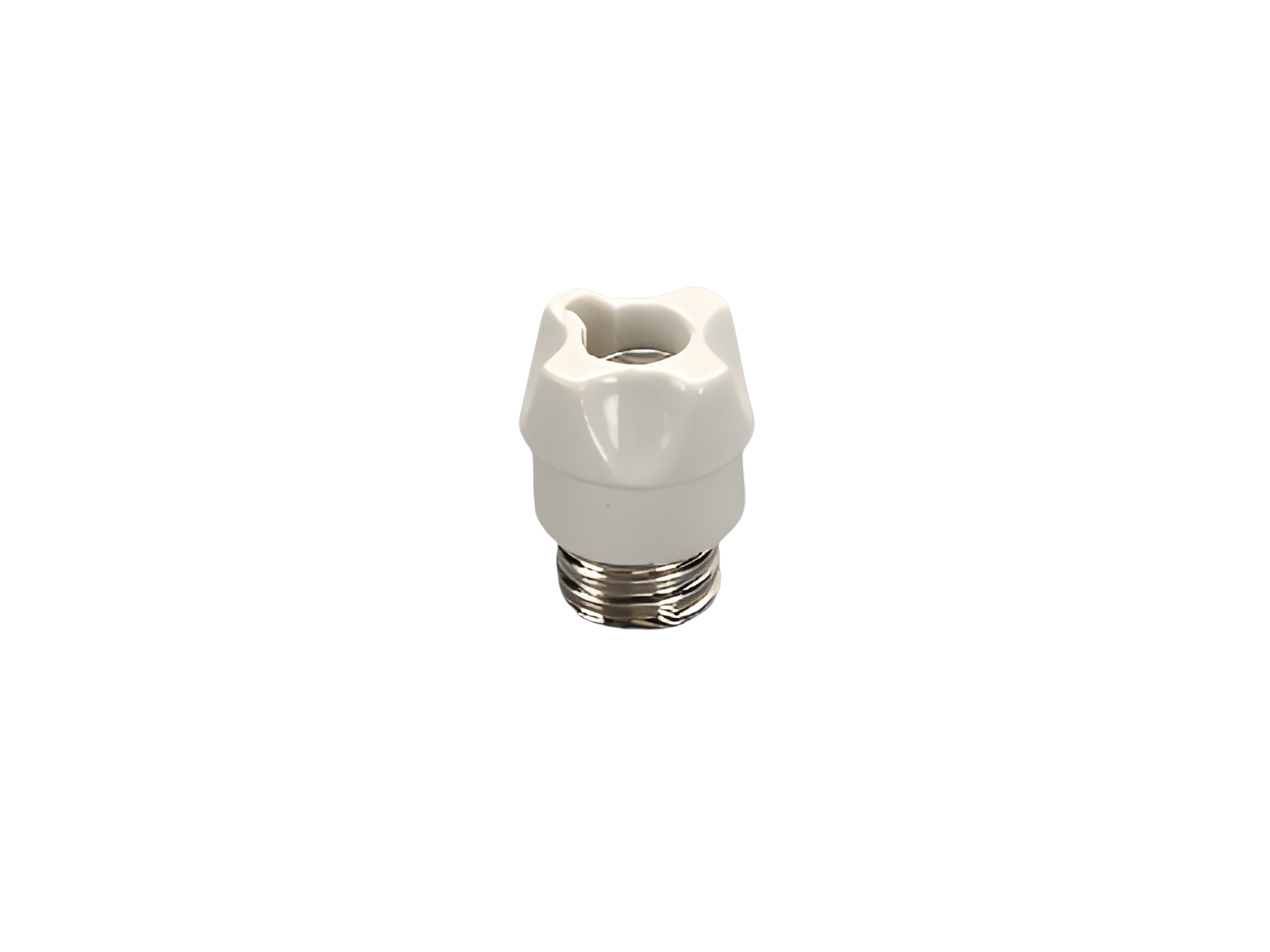

tappo D02, porcellana (01104)

The picture may show a similar product.

Descrizione

Cod.art.: 01104000

tappo D02, porcellana

400 V

E 18

gruppo di prodotto	22
sottogruppo prodotto	05

pz/ conf.	20
EAN	4021267011048

ECLASS 6.1	27142115
ECLASS 7.1	27142115
ETIM 4.0	EC001643
ETIM 5.0	EC001643

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Dati tecnici

grandezza:

D02 / E 18

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
tensione nominale (IEC) AC:	400 V

tensione nominale (IEC) DC:

250 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Valori meccanici
peso:	1.8 kg/100

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

01980000
Striscia di copertura D0
E 18
larghezza 27 mm
Di Più

01492000
CUSTO^®60Classic
Base per fusibili D0, 27mm
E 18 / 3P
per barre: 12, 15, 20, 25, 30 x 10 e barre profilate
Di Più

01981000
Striscia di copertura D0, doppia
E 18
larghezza 54 mm
Di Più

01058000
CUSTO^®60Classic
Base per fusibili D0, 36mm
E 18 / 3P
per barre: 12, 15, 20, 25, 30 x 10 e barre profilate
Di Più

01424000
Striscia di copertura D0
E 18
larghezza 36 mm
Di Più

31293000
TRITON^®Panel
Base per fusibili D02
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più

31306000
CUSTO^®Panel
Base per fusibili D01
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più

31936000
CUSTO^®60Classic
Base per fusibili D0, 36mm, montaggio su barre
E 18 / 63 A
incluse coperture
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

31303000
CUSTO^®Panel
Base per fusibili D01
E 18 / 63 A / 1P
con protez. contro contatti accidentali
Di Più

31554000
CUSTO^®30Compact
Base per fusibili D0, 36mm, montaggio su barre
E 18 / 63 A
con protez. contro contatti accidentali
per barre: 12 x 5, 10
Di Più

01647000
CUSTO^®60Classic
Base per fusibili D0, 27mm
E 18 / 3P
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

31935000
CUSTO^®60Classic
Base per fusibili D0, 27mm, montaggio su barre
E 18 / 63 A
incluse coperture
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
