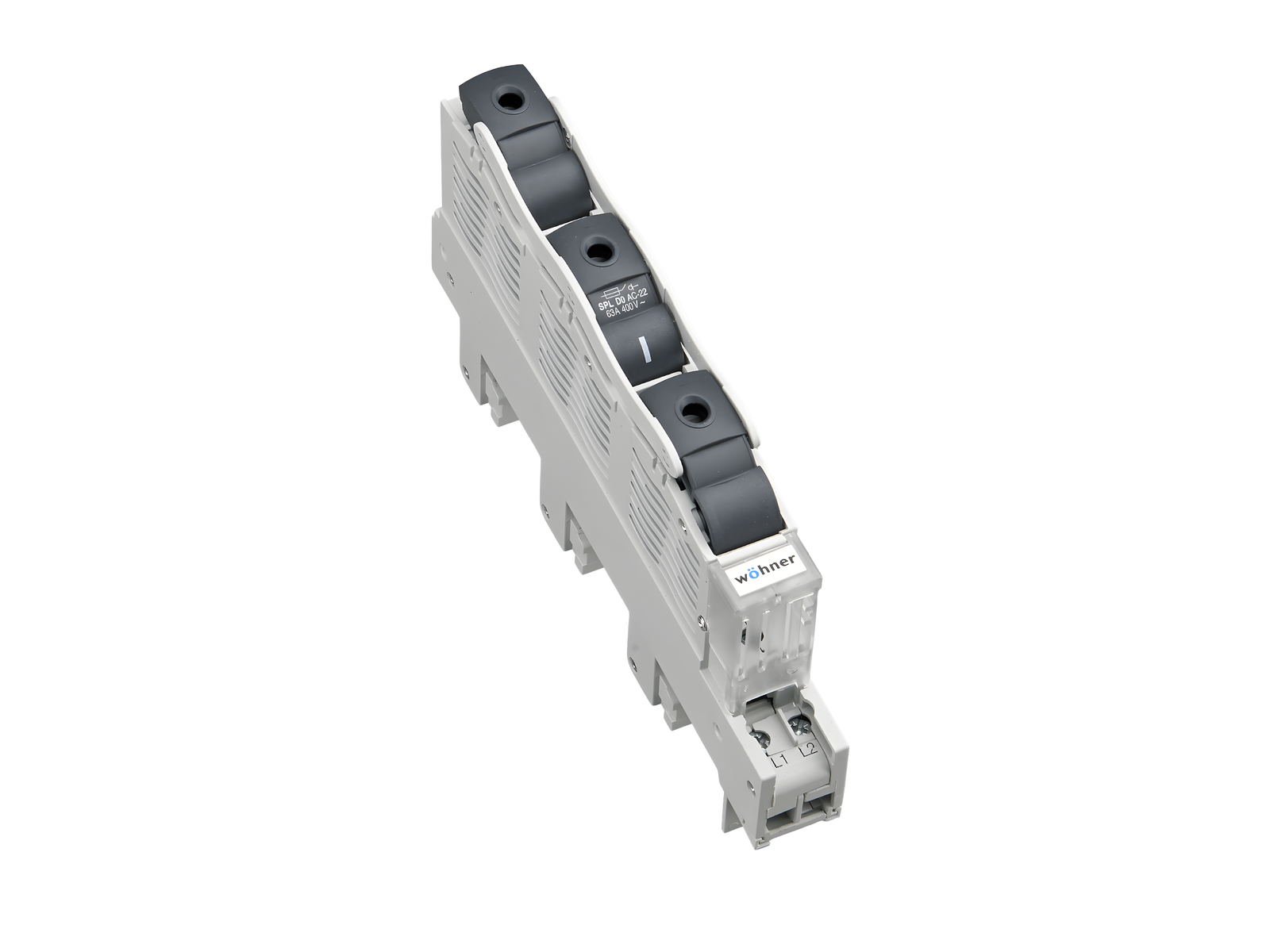

interrupteur-sectionneur à fusibles D0 pour jeu de barres (31158)

The picture may show a similar product.

Description

Référence 31158000

SECUR^®60Classic PowerLiner

interrupteur-sectionneur à fusibles D0 pour jeu de barres

pour fusibles D01 et D02

E18 / 63 A / 3P

raccordement par le bas

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

commutable à 3 pôles / 1 pôle

Système

60Classic

Groupe de produits	01
Sous-groupe	42

Dimensions de l'emballage	1
EAN	4021267311582

ECLASS 6.1	27142110
ECLASS 7.1	27142110
ETIM 4.0	EC000277
ETIM 5.0	EC000277

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

VDE , CCC

Type: SPL-D0

CCC certificate: 2018010302128773

Données techniques

for fuse links size:	D0
fuse links acc. to standard:	IEC / HD 60269-3
permitted power dissipation of the fuse-link:	5,5 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	63 A
Tension assignée (IEC) CA:	400 V

Tension assignée (IEC) CC:

110 V

rated isolation voltage U_i AC:	500 V
rated isolation voltage U_i DC:	250 V
Tension assignée de tenue aux chocs Uimp:	6 kV

Catégorie d'emploi CA:	AC-23A (400 V)
Catégorie d'emploi CC:	DC-21B (48V) 1 pole DC-21B (110V) 2 poles

cond. short-circuit current with fuses (AC):	50 kA / 400 V
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,7 W.

(The power dissipation at full load would be 10,5 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 utilisation category as per VDE 0638: AC22
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Charactéristiques mécaniques
L x H x P:	27 x 220 x 100
Poids:	75,9 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

front degree of protection:

IP20

Type of fastening: patented click mechanism

Points de raccordement
cage clamp connection
screw drive:	PZ2
wire stripping:	12 mm
min. cross-section:	1,5 mm²
max. cross-section:	16 mm²
Md min.:	2,0 Nm
Md max.:	2,5 Nm
Not suitable for aluminium cables !

frame terminal: Cu 1,5 - 6 mm² round solid Cu 1,5 - 16 mm² flexible with or without ferrule

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Conseils	SECUR®PowerLiner can be fitted with D0 adapter sleeves. With reducer insert (Part no. 31902) and adapter sleeves, also suitable for D01 fuse links. The use of the side module part no. 31901 is recommended for continuous loads of 35 A or greater. use D0 fuse links with silver plated caps

permitted power dissipation of the fuse-link:	5,5 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
