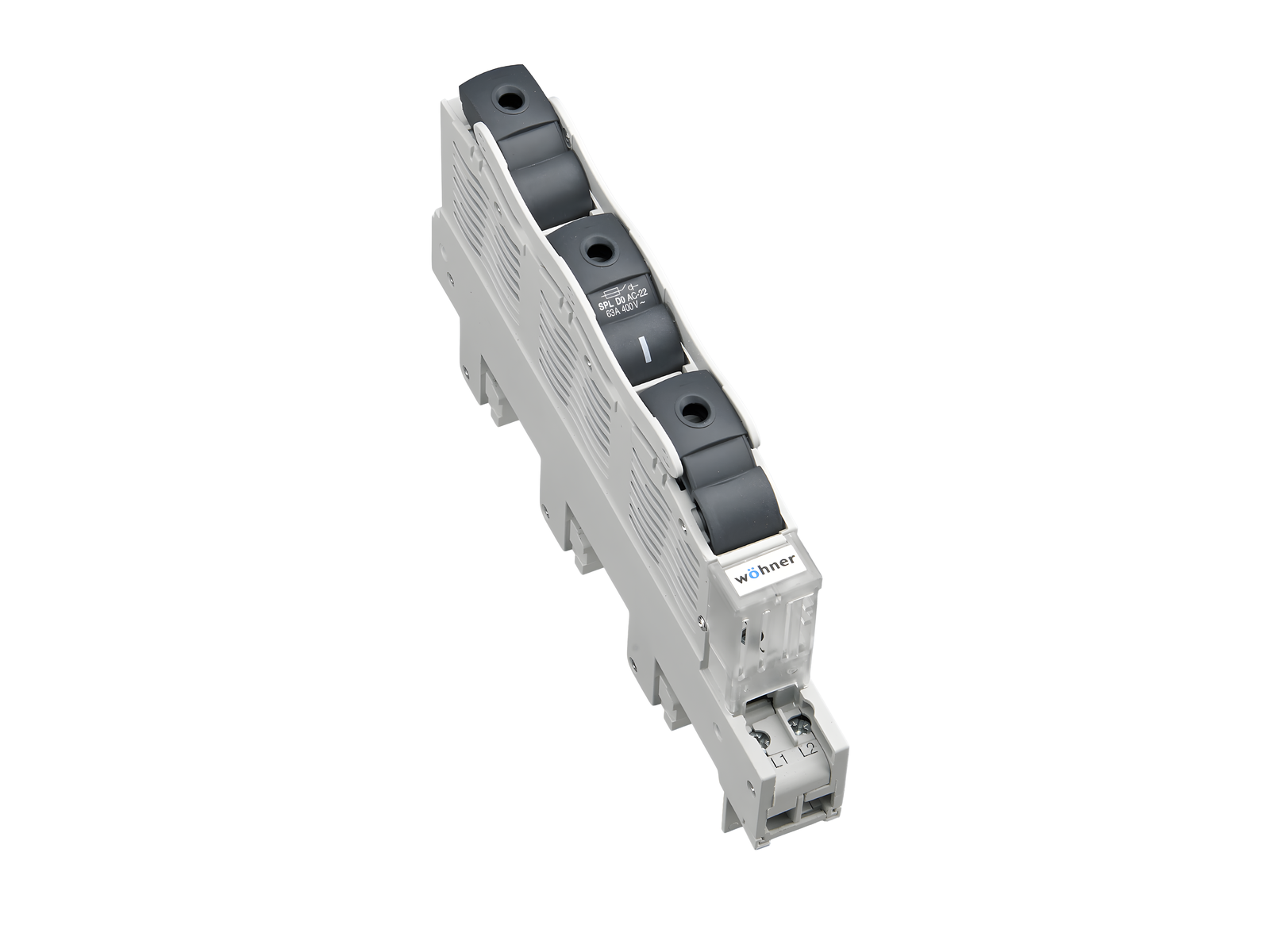

sezionatore per fusibili D0, montaggio su barre (31158)

The picture may show a similar product.

Descrizione

Cod.art.: 31158000

SECUR^®60Classic PowerLiner

sezionatore per fusibili D0, montaggio su barre

per fusibili D01 e D02

E18 / 63 A / 3P

connessione cavi in basso

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

sezionabile contemp. opp. singolarmente

Montaggio

60Classic

gruppo di prodotto	01
sottogruppo prodotto	42

pz/ conf.	1
EAN	4021267311582

ECLASS 6.1	27142110
ECLASS 7.1	27142110
ETIM 4.0	EC000277
ETIM 5.0	EC000277

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

VDE , CCC

type no.: SPL-D0

CCC certificate: 2018010302128773

Dati tecnici

per fusibili di grandezza:	D0
fusibile secondo norma:	IEC / HD 60269-3
potenza diss. max. ammissibile del fusibile inserito:	5.5 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	63 A
tensione nominale (IEC) AC:	400 V

tensione nominale (IEC) DC:

110 V

tensione nominale di isolamento U_i AC:	500 V
tensione nominale di isolamento U_i DC:	250 V
tensione di picco U_imp:	6 kV

Categoria d'impiego AC:	AC-23A (400 V)
Categoria d'impiego DC:	DC-21B (48V) 1 pole DC-21B (110V) 2 poles

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 400 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6.7 W.

(The power dissipation at full load would be 10.5 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 utilisation category as per VDE 0638: AC22
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Valori meccanici
L x A x P:	27 x 220 x 100
peso:	75.9 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

grado di protezione dal fronte:

IP20

Type of fastening: patented click mechanism

Connessioni
cage clamp connection
screw drive:	PZ2
wire stripping:	12 mm
min. cross-section:	1.5 mm²
max. cross-section:	16 mm²
Md min.:	2.0 Nm
Md max.:	2.5 Nm
Not suitable for aluminium cables !

frame terminal: Cu 1,5 - 6 mm² round solid Cu 1,5 - 16 mm² flexible with or without ferrule

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Avvisi e consigli	SECUR®PowerLiner can be fitted with D0 adapter sleeves. With reducer insert (Part no. 31902) and adapter sleeves, also suitable for D01 fuse links. The use of the side module part no. 31901 is recommended for continuous loads of 35 A or greater. use D0 fuse links with silver plated caps

potenza diss. max. ammissibile del fusibile inserito:	5.5 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
