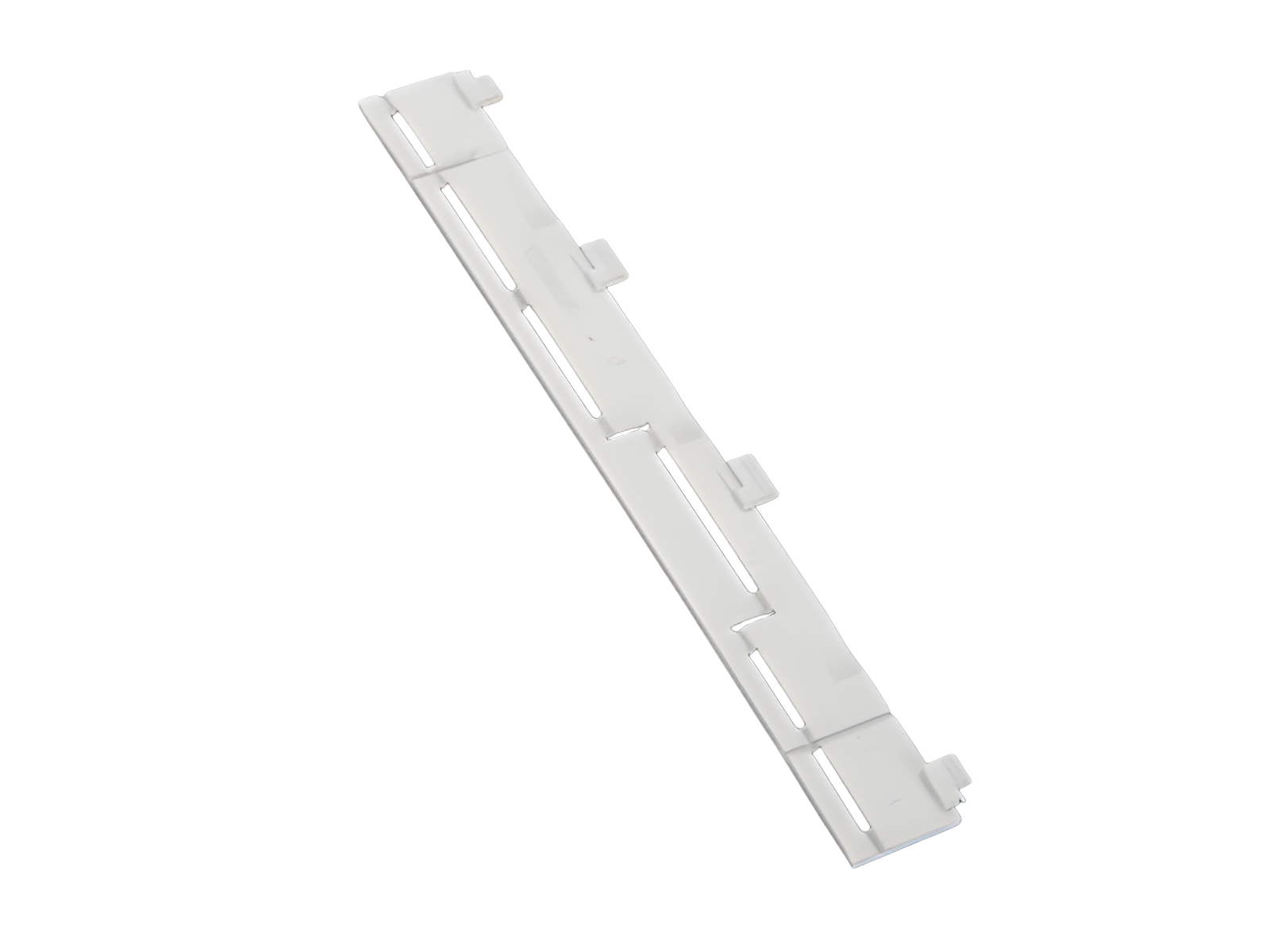

cache de protection contre les contacts accidentels (79663)

The picture may show a similar product.

Description

Référence 79663 000

cache de protection contre les contacts accidentels

enfichable latéralement

pour bandes couvercle

Système

60Classic

Groupe de produits	01
Sous-groupe	36

Dimensions de l'emballage	10
EAN	4021267796631

ETIM 5.0	EC002936
ETIM 8.0	EC002936

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

DNV GL

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

max. permitted operation temperature

55°C

Charactéristiques mécaniques
L x H x P:	2 x 195 x 30
Poids:	1,3 kg/100

Charactéristiques des matériaux
halogen-free:	No

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

01980 000
Cache pour socle type D0
Size D02 / E 18
E 18
1 fois, 27 mm de large
Plus

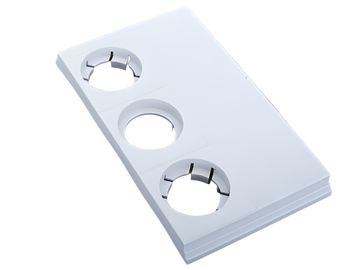

31073 000
Cache pour type D
Size DIII / E 33
E 33
2 fois, élevé, largeur 114 mm
Plus

01424 000
Cache pour socle type D0
Size D02 / E 18
E 18
1 1/3 fois, 36 mm de large
Plus

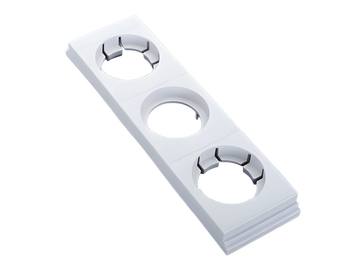

31071 000
Cache pour type D
Size DIII / E 33
E 33
1 fois, élevé, largeur 57 mm
Plus

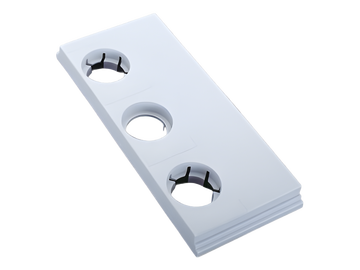

31072 000
Cache pour type D
Size DII / E 27
E 27
2 fois, élevé, largeur 84 mm
Plus

01981 000
Cache pour socle type D0
Size D02 / E 18
E 18
2 fois, 54 mm de large
Plus

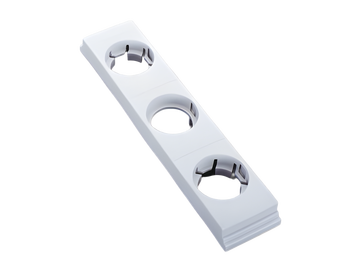

31070 000
Cache pour type D
Size DII / E 27
E 27
1 fois, élevé, largeur 42 mm
Plus

31950 000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 42 mm
Size DII / E 27
protection contre le contact, vis d’ajustement
E 27 / 3P
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31936 000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
Size D02 / E 18
E 18 / 63 A
protection contre le contact
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31935 000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 27 mm
Size D02 / E 18
E 18 / 63 A
protection contre le contact
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/CH/1000041177

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
