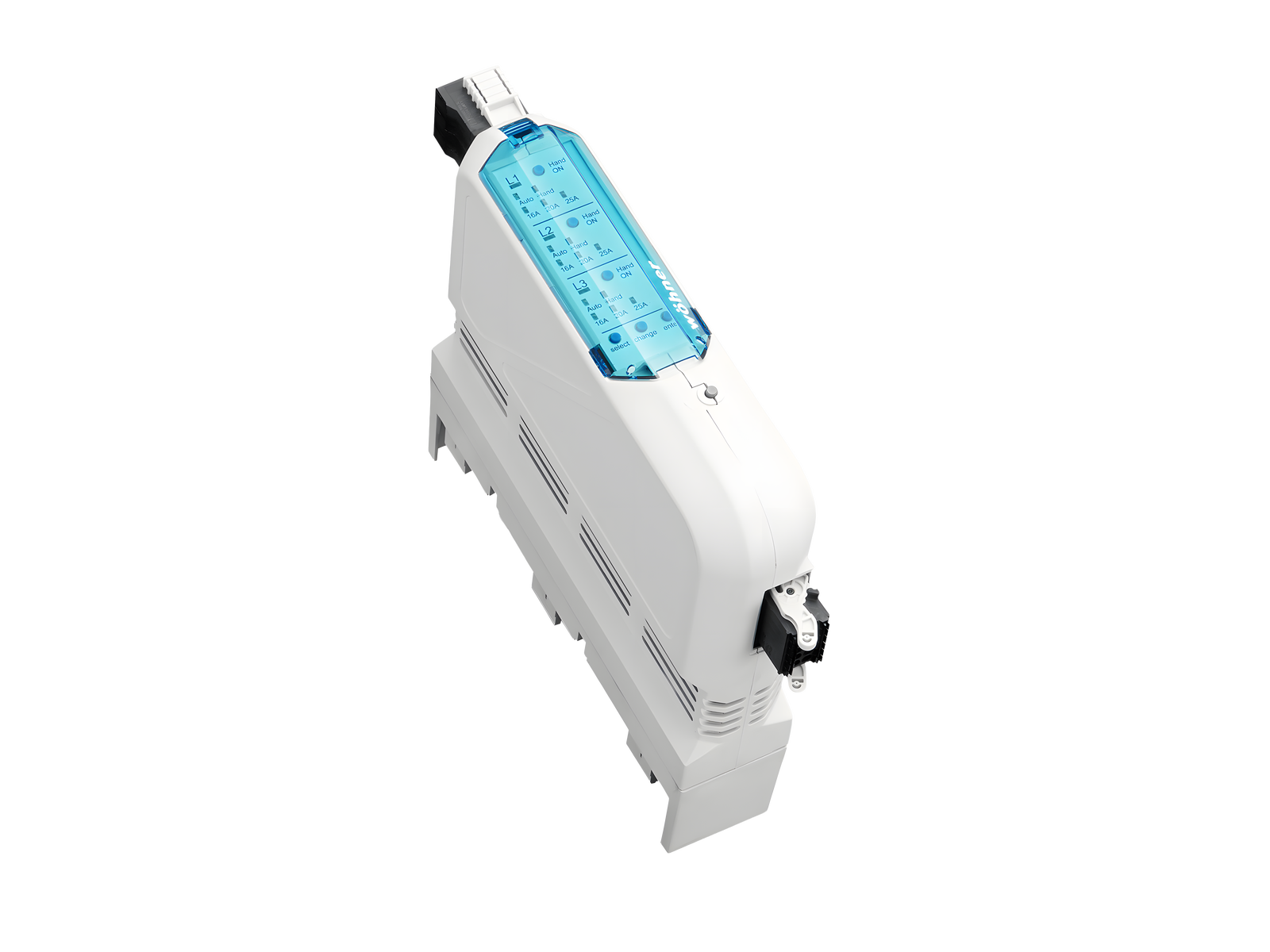

contacteur hybride, commutable en tripolaire ou 1 pôle (36152)

The picture may show a similar product.

Description

Référence 36152000A

OMUS^®30Compact

contacteur hybride, commutable en tripolaire ou 1 pôle

contacteur pour charge resistive 25,0 A, pour applications IEC

pour jeux de barres 12 x 5, 10

pour les charges résistives

avec CrossLink®Technology

Produit en fin de vie

Système

30Compact 3P

Avantages produit

Up to 25A continuous current, including power monitoring
3 phase switching or independent phase switching is possible
Built-in functions for energy supply, fuse protection and switching
More than 30 million operating cycles through hybrid technology

Groupe de produits	21
Sous-groupe	15

Dimensions de l'emballage	1
EAN	4021267361525

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Homologations

Normes

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

Approbations

IEC (CB)

Type: OM25-H-30

Données techniques

Details IEC
Normes
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Electrical data IEC
Courant assigné (IEC):	25 A
Tension assignée (IEC) CA:	400 V
min. operating voltage AC:	42 V

min. load current:	2 A
max. switching frequency:	1 Hz

reply contact:

1 NO + 1 CO

rated frequency (IEC):

50 Hz

rated isolation voltage U_i AC:	500 V
Tension assignée de tenue aux chocs Uimp:	2.5 kV

cond. short-circuit current with fuses (AC):

30 kA / 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Charactéristiques mécaniques
L x H x P:	36 x 160 x 144
Poids:	62,8 kg/100
Pôles:	3 pôles
pour jeux de barres:	12 x 5, 10

degree of protection:

IP20

vertical installation position:	Yes
horizontal installation position:	No

Points de raccordement
screw clamp connection
min. cross-section:	1,5 mm²
max. cross-section:	6 mm²
Md min.:	0,5 Nm
Md max.:	0,8 Nm

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 8
torque (UL):	7 lb-in

Application notes

permitted degree of polution:	2
Conseils	komplett mit Sammelschienenadapter, Last- und Steuerstecker

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Operation instructions

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Data sheet

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

36155000A
adaptateur 25 A de remplacement pour jeu de barres
base pour adaptateur pour jeu de barres
pour jeux de barres: 12 x 5, 10
Produit en fin de vie
Plus

31189000
fusible cylindrique 32 A
400 V, gG
10 x 38
Plus

31252000
fusible cylindrique 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
Plus

31080000A
fusible cylindrique 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
Nouveau
Plus

36154000A
OMUS^®CrossBoard
contacteur hybride, commutable en tripolaire ou 1 pôle
Unité électronique pour commutation de charges résistives 25.0 A (IEC)
pour les charges résistives
Produit en fin de vie
Plus

https://pim.woehner.de/FR/CH/1000177440

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Français Italiano Deutsch English

Deutschland France Switzerland International
