for UL feeder circuits >250V

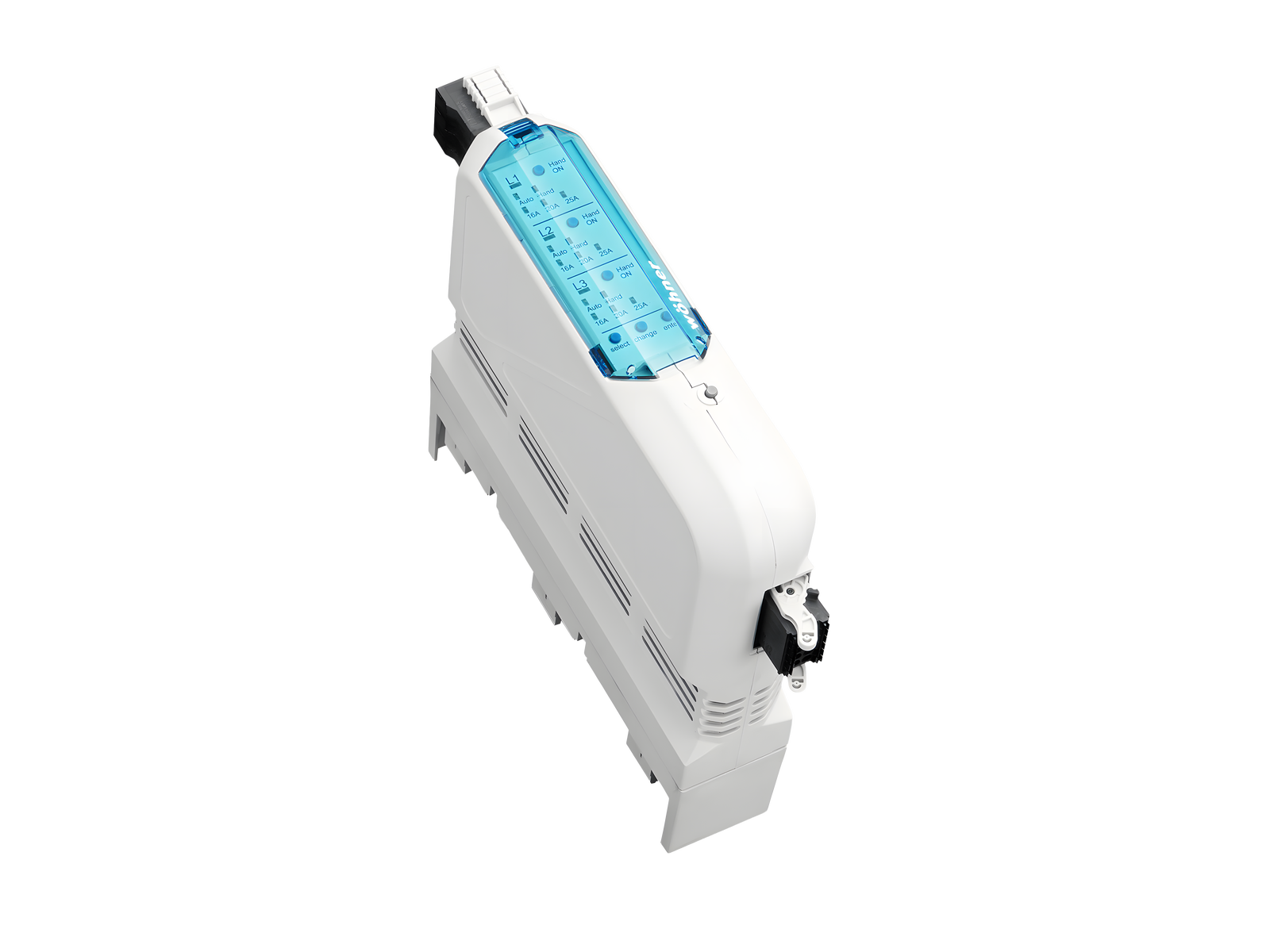

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 36152 000A
OMUS®30Compact
Hybrid-Schalter, 3- oder 1-polig schaltbar
Schalter für ohmsche Lasten 25,0 A, für Anwendungen IEC
für Sammelschienen 12 x 5, 10
für ohmsche Lasten
mit CrossLink®Technology
Auslaufartikel, für Details bitte den Wöhner-Vertrieb kontaktieren
System
30Compact 3P
Produktvorteile
Bis 25 A Dauerstrom mit Stromüberwachung
Wahlweise 3-polig oder alle drei Phasen einzeln schaltbar
Integrierte Funktion für Energiezuführung, Absicherung und Schalten
| Produktgruppe | 21 |
| Untergruppe | 15 |
| VE | 1 |
| EAN | 4021267361525 |
| ECLASS 6.1 | 27370804 |
| ECLASS 7.1 | 27370804 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001037 |
Standards
IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014
Approbationen
IEC (CB)
Typnummer: OM25-H-30
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 25 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| min. Betriebsspannung AC: | 42 V |
| min. Laststrom: | 2 A |
| max. Schaltfrequenz: | 1 Hz |
| Rückmeldekontakt: | 1 NO + 1 CO |
| Bemessungsfrequenz (IEC): | 50 Hz |
| Bemessungsisolationsspannung Ui AC: | 500 V |
| Bemessungsstossspannung Uimp: | 2.5 kV |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 30 kA / 400 V |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 12.8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 20.0 W.)
| Mechanische Werte | |
| B x H x T: | 36 x 160 x 144 |
| Gewicht: | 62.8 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12 x 5, 10 |
| Schutzart: | IP20 |
| Einbaulage senkrecht: | Ja |
| Einbaulage waagerecht: | Nein |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| Querschnitt min.: | 1.5 mm² |
| Querschnitt max.: | 6 mm² |
| Md min.: | 0.5 Nm |
| Md max.: | 0.8 Nm |
| Querschnitt min. UL: | AWG 16 |
| Querschnitt max. UL: | AWG 8 |
| Drehmoment (UL): | 7 lb-in |
| zulässiger Verschmutzungsgrad: | 2 |
|
komplett mit Sammelschienenadapter, Last- und Steuerstecker |
|
31189
000

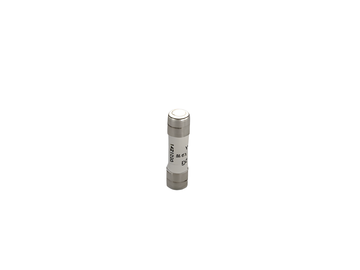

Zylindr. Sicherungseinsatz 32 A
