bornier de raccordement (01442)

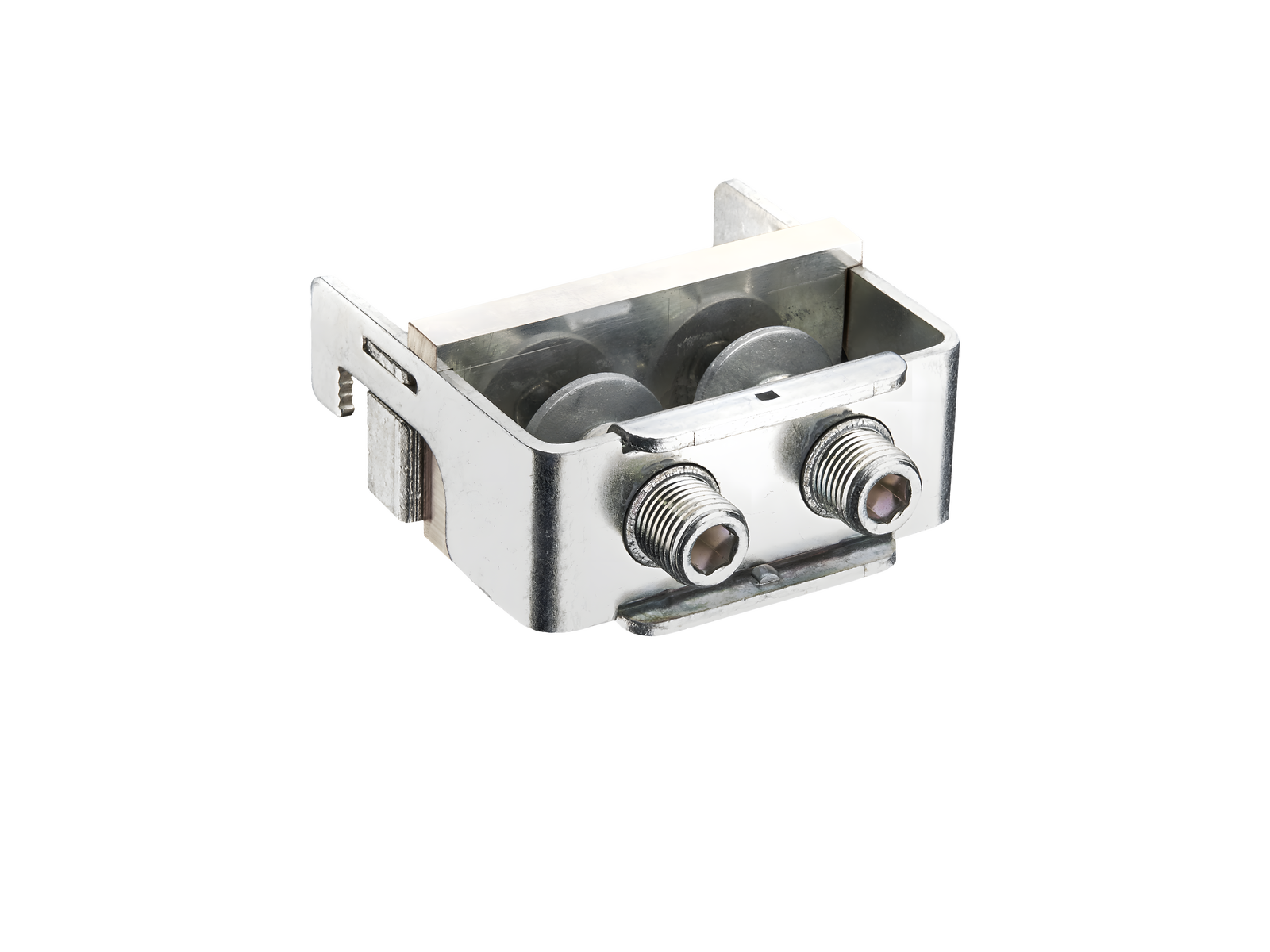

The picture may show a similar product.

Description

Référence 01442000A

CRITO^®185Power

bornier de raccordement

pour lam. Cu max. 2x 80 x 10

sans cache

raccordement par le haut ou par le bas

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Avantages produit

also rigid copper busbars can be connected if they are installed without mechnical tension

Groupe de produits	07
Sous-groupe	54

Dimensions de l'emballage	1
EAN	4021267014421

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

for UL feeder circuits >250V

Type: CR185-A80

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
Courant assigné (IEC):	1400 A
Tension assignée (IEC) CA:	690 V

rated peak withstand current I_pk max.:	84.6 kA
rated short-time withstand current I_cw (1.0 s) max.:	40.5 kA

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V

the following short-circui values can be reached, if the phase distance of the connection modules is extended from 100mm to 150mm :
Ipk : 107 kA
Icw : 50,7 kA / 1s

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	1400 A
rated voltage (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Charactéristiques mécaniques
L x H x P:	98 x 88 x 95
Poids:	94,5 kg/100
Pôles:	1 pôle
pour jeux de barres:	30, 40, 60, 80, 100, 120 x 10

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.


for UL feeder circuits >250V

Links

Article master data, overviews and prices
