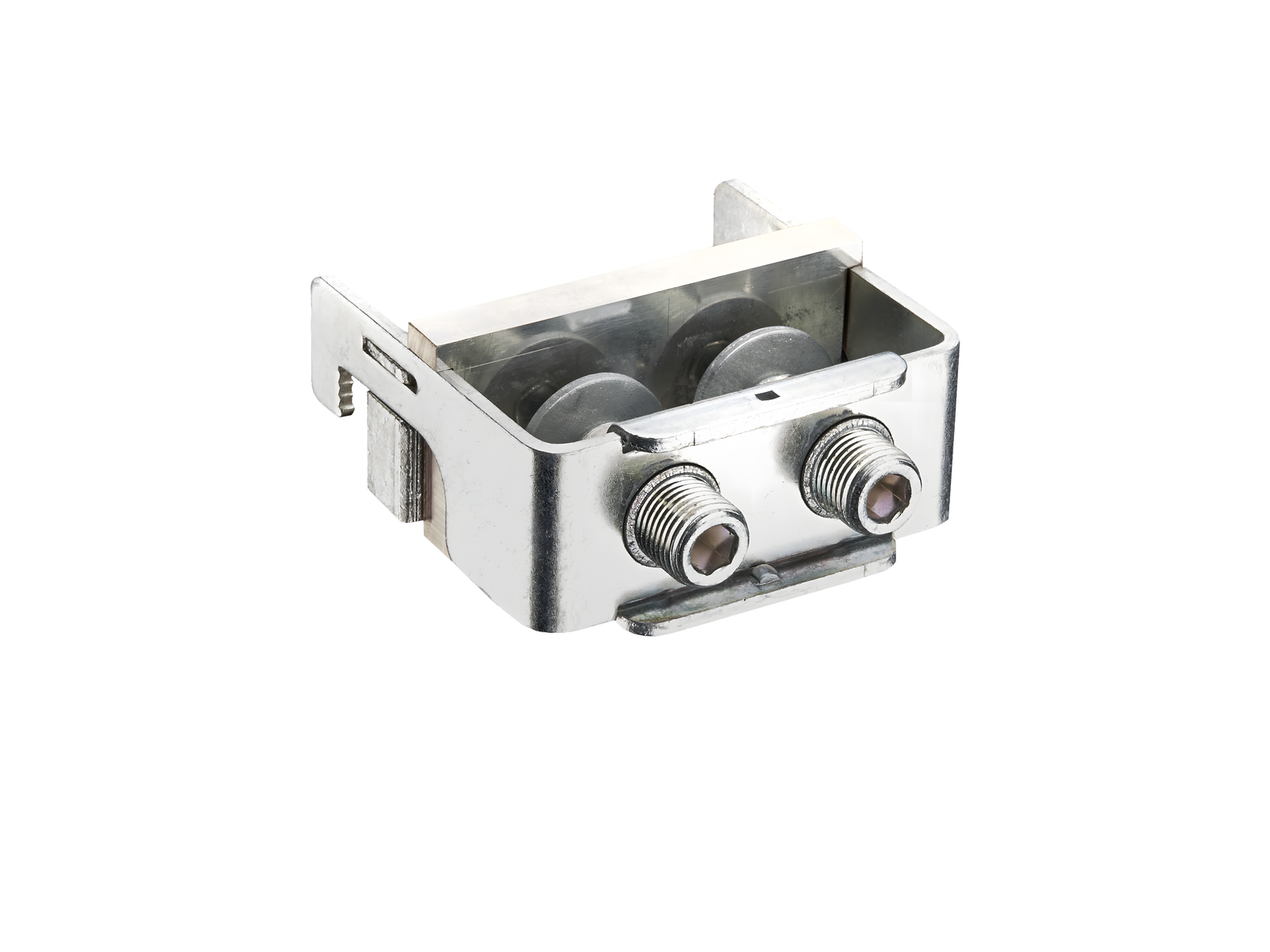

modulo 1p di connessione (01442)

The picture may show a similar product.

Descrizione

Cod.art.: 01442000A

CRITO^®185Power

modulo 1p di connessione

per lam. Cu max. 2x 80 x 10

senza copertura

connessione cavi in alto o basso

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

Vantaggi prodotto

also rigid copper busbars can be connected if they are installed without mechnical tension

gruppo di prodotto	07
sottogruppo prodotto	54

pz/ conf.	1
EAN	4021267014421

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: CR185-A80

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	1400 A
tensione nominale (IEC) AC:	690 V

resistenza nom. alla corrente di picco I_pk max.:	84.6 kA
corrente nom. di breve durata I_cw(1,0 s) max.:	40.5 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V

the following short-circui values can be reached, if the phase distance of the connection modules is extended from 100mm to 150mm :
Ipk : 107 kA
Icw : 50,7 kA / 1s

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	1400 A
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Valori meccanici
L x A x P:	98 x 88 x 95
peso:	94.5 kg/100
Poli:	1 polo
per barre:	30, 40, 60, 80, 100, 120 x 10

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

01437000A
calotta di copertura, incl. protezione posteriore
per moduli di connessione 185Power
per sistema con coperture CrossLink®
