for UL feeder circuits >250V

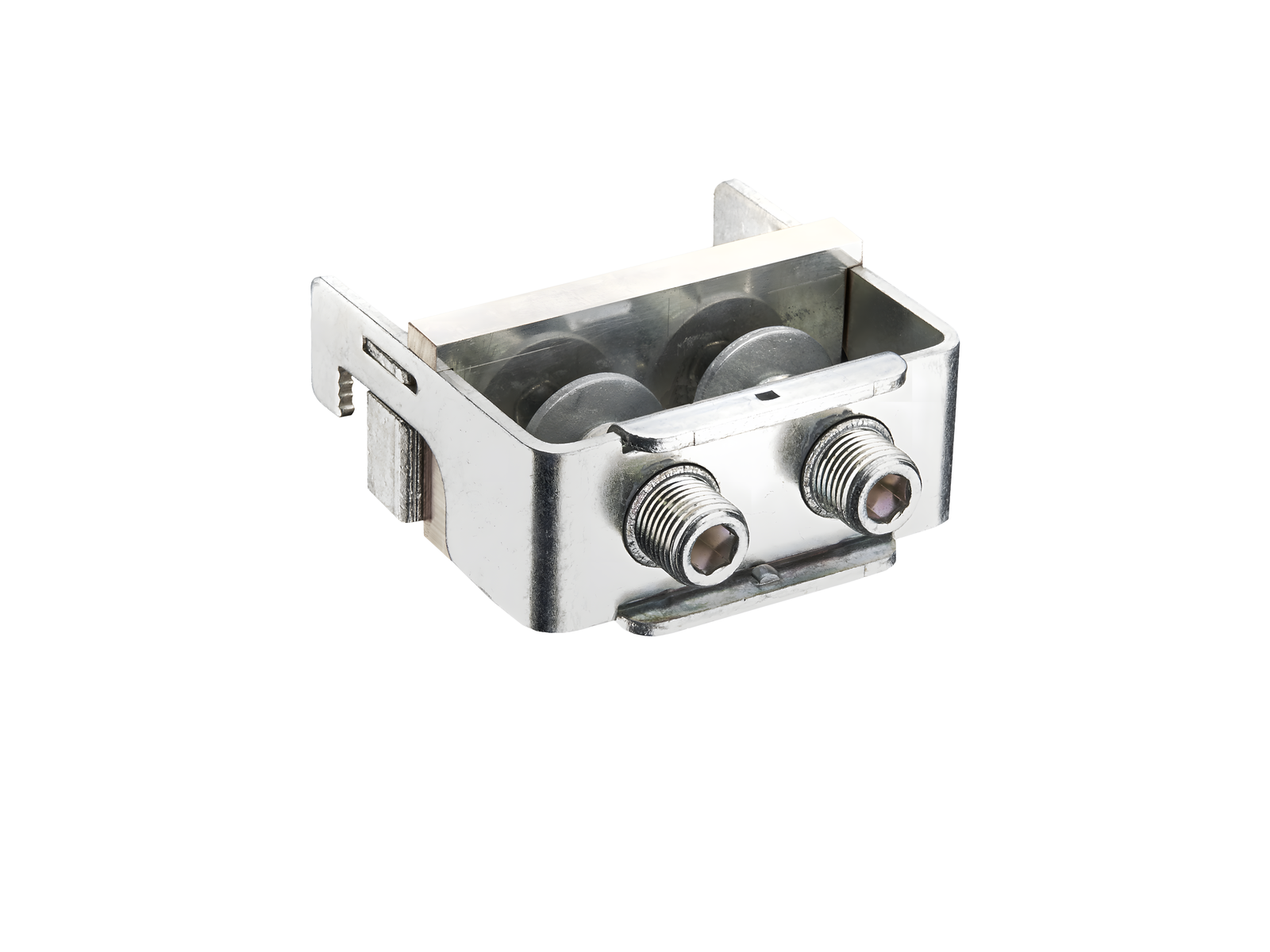

The picture may show a similar product.
Cod.art.: 01442 000A
CRITO®185Power
modulo 1p di connessione
per lam. Cu max. 2x 80 x 10
senza copertura
connessione cavi in alto o basso
per barre 30, 40, 60, 80, 100, 120 x 10
Montaggio
185Power
Vantaggi prodotto
also rigid copper busbars can be connected if they are installed without mechnical tension
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 54 |
| pz/ conf. | 1 |
| EAN | 4021267014421 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Omologazioni
UL
for UL feeder circuits >250V
type no.: CR185-A80
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| corrente nominale (IEC): | 1400 A |
| tensione nominale (IEC) AC: | 690 V |
| resistenza nom. alla corrente di picco Ipk max.: | 84.6 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 40.5 kA |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| the following short-circui values can be reached, if the phase distance of the connection modules is extended from 100mm to 150mm : Ipk : 107 kA Icw : 50,7 kA / 1s |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 1400 A |
| tensione nominale (UL) AC: | 1000 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Valori meccanici | |
| L x A x P: | 98 x 88 x 95 |
| peso: | 94,5 kg/100 |
| Poli: | 1 polo |
| per barre: | 30, 40, 60, 80, 100, 120 x 10 |
| Connessioni | |
| lam. Cu width: | 63 - 68 mm |
| lam. Cu thickness: | 5 - 10 mm |
| number of lam. Cu: | |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
| for UL feeder circuits >250V |
