réglette sectionneur à fusible 160 A (33520)

The picture may show a similar product.

Description

Référence 33520 000A

QUADRON®185Power

réglette sectionneur à fusible 160 A

Taille 00, à commutation tripolaire

high version with V-clamp 95 mm²

terminal body Al, pressure piece brass

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Produit en fin de vie

Système

185Power

Avantages produit

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Groupe de produits 12
Sous-groupe 52
Dimensions de l'emballage 1
EAN 4021267335205
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB) , CCC

Type: QU185-00 V-Clamp

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 800 V
rated isolation voltage Ui AC: 1000 V
Tension assignée de tenue aux chocs Uimp: 8 kV
Catégorie d'emploi CA:

AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
Catégorie d'emploi CC: DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
cond. short-circuit current with fuses (AC): 30 kA / 800 V (63 A)
100 kA / 690 V
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17,9 W.

(The power dissipation at full load would be 28,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Charactéristiques mécaniques
L x H x P: 50 x 670 x 189
Poids: 261,5 kg/100
Pôles: 3 pôles
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
front degree of protection: IP20

Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection: V-Clamp

Points de raccordement
v-clamp
min. cross-section: 16 mm²
max. cross-section: 120 mm²
re: 16 - 95 mm²
rm: 16 - 95 mm²
se: 25 - 120 mm²
sm: 25 - 120 mm²
Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)

Application notes

Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Notice de montage

| Dimensioned drawing  #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

accessories for mounting

33739 000A
étrier de serrage
pour des jeux de barres sans caches de protection
taille 00
Plus

33765 000A
étrier de serrage CrossLink® IP20
pour des jeux de barres avec protection contre les contacts accidentels
taille 00
Plus

connection accessories

33556 000A
V-clamp
terminal body alu, pressure piece brass
taille 00
für Cu / Al 16 - 120 mm²
fino esaurimento scorte
Plus

33563 000B
connection kit
with 1 V-clamp, without cover
terminal body alu, pressure piece brass
for Cu / Al 16 - 120 mm²
e.g. for drilled PE or N bars
coming soon
Plus

covers

33758 000A
obturateur latéral
pour caches frontaux
taille 00 - 3
Plus

33732 000A
cache bornes, version haute, raccordement en bas
pour 33700, 33715, 33720, 33770, 33771, 33772 et QUADRON®185Power Speed, 00
taille 00
Plus

33113 000
pour les caches latéraux
pour caches frontaux
taille 00 - 3
Plus

further accessories

33156 000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

measuring transformers 333mV

33290 000A
Transformateur de mesure 150 A / 333 mV
2,5 VA / classe 0,5
Nouveau
Plus

33305 000A
Transformateur de mesure 100 A / 333 mV
2,5 VA / classe 1
Nouveau
Plus

33303 000A
Transformateur de mesure 100 A / 333 mV
1,5 VA / classe 0,5
Nouveau
Plus

33291 000A
Transformateur de mesure 150 A / 333 mV
2,5 VA / classe 1
Nouveau
Plus

current transformers class 1

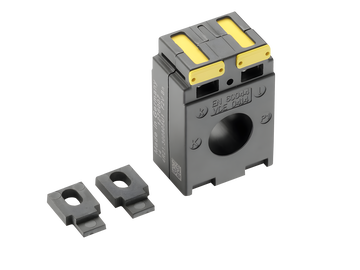

33741 000
