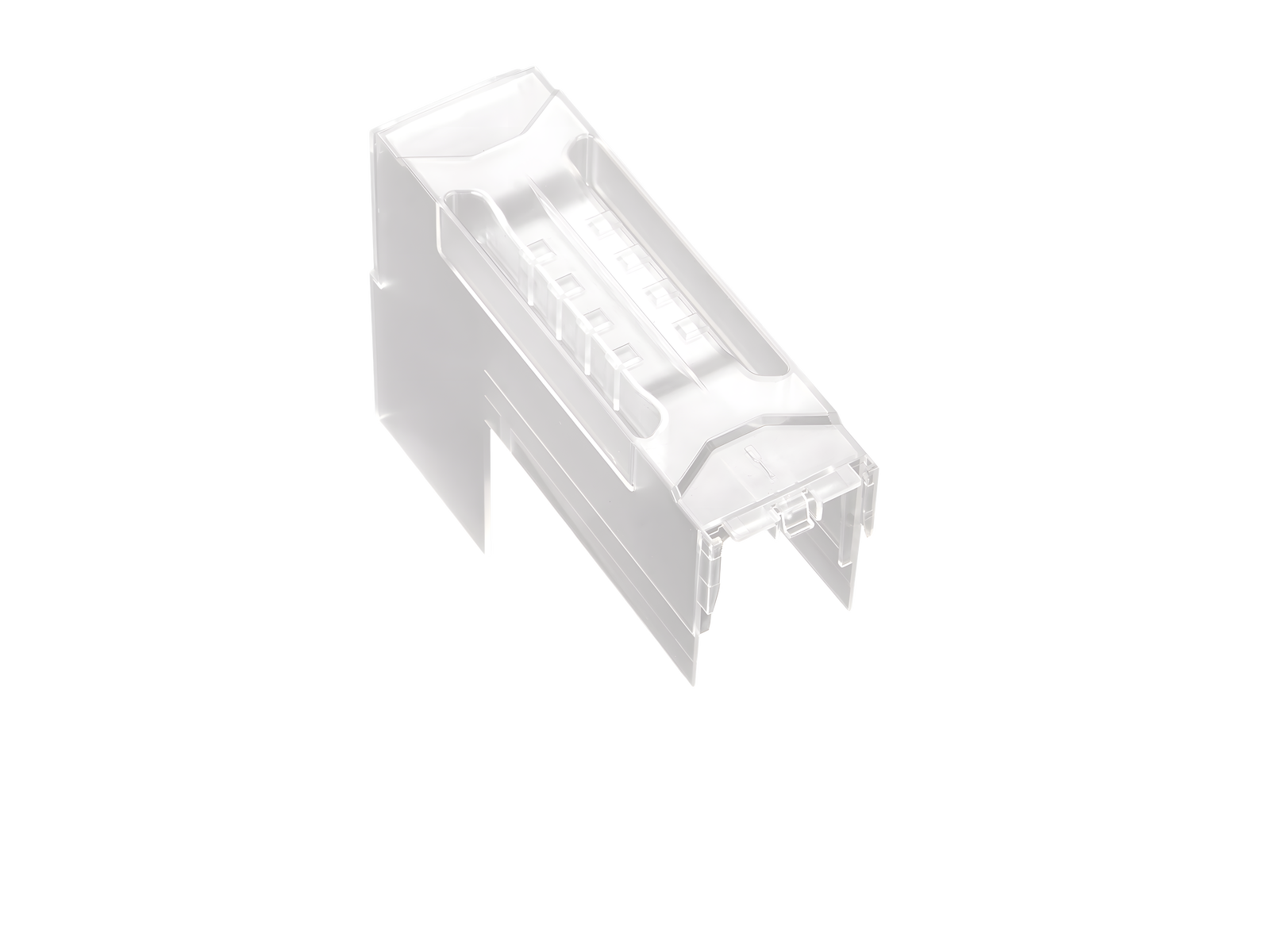

cache bornes, version haute, raccordement en haut (33726)

The picture may show a similar product.

Description

Référence 33726 000A

cache bornes, version haute, raccordement en haut

pour 33700, 33715, 33720, 33770, 33771, 33772

taille 00

Système

185Power

Groupe de produits	12
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267337261

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	13,4 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33700 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33770 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version haute avec borne de serrage de 1,5-95 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33715 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33772 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
version haute avec borne de serrage de 1,5-95 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33591 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, commutation à 1 pôle
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33592 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, commutation à 1 pôle
high version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33590 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
high version with box terminal 70 mm²
Taille 00, à commutation tripolaire
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33589 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, à commutation tripolaire
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

37700 000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version haute avec vis M8
corp de la borne en alu et pièce de pression en laiton
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Nouveau
Plus

https://pim.woehner.de/FR/CH/1000158230

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Français Italiano Deutsch English

Deutschland France Switzerland International
