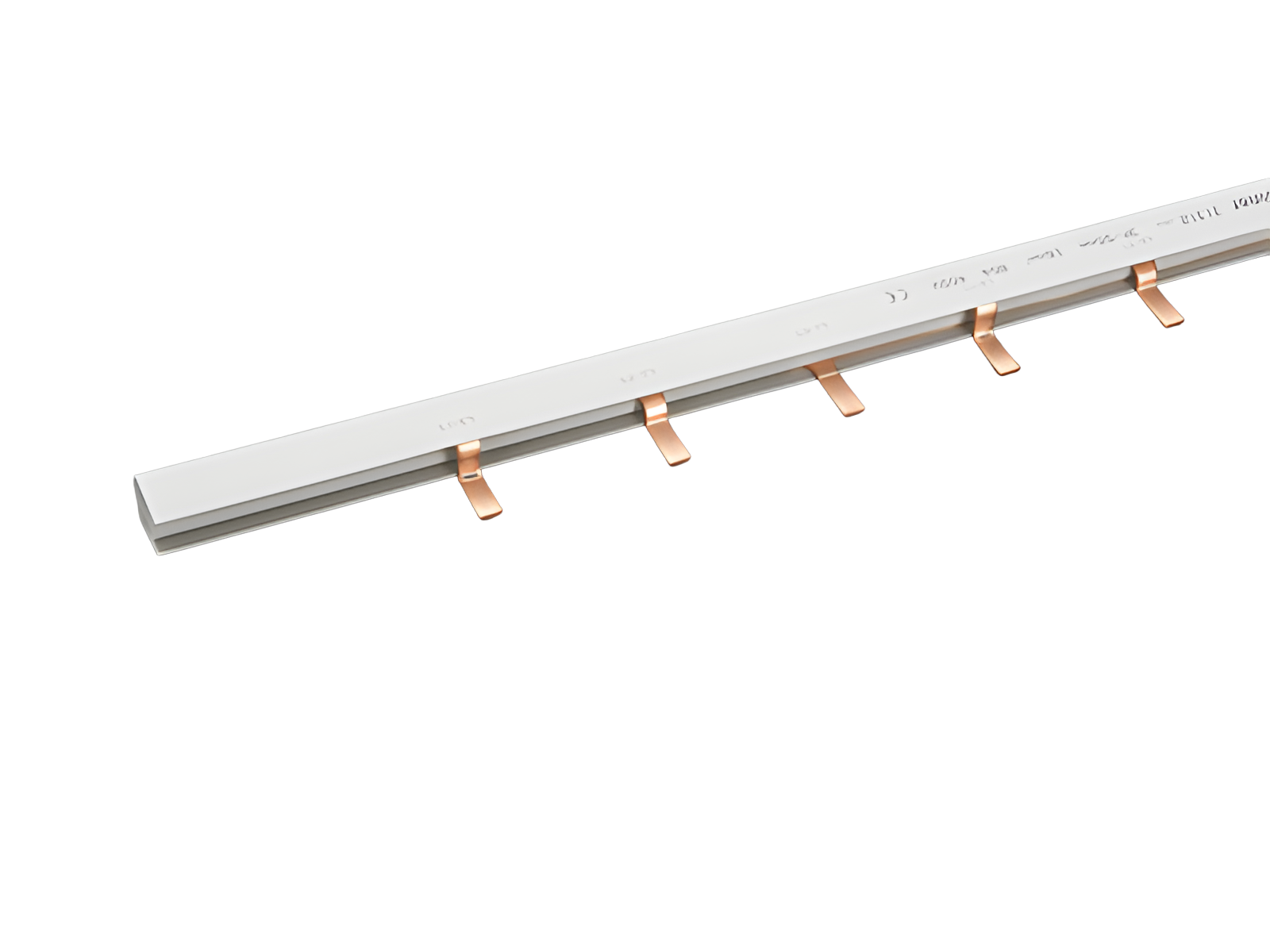

peigne de raccordement à 3 pôles, pour E33, pas 50 mm (31312)

The picture may show a similar product.

Description

Référence 31312000A

peigne de raccordement à 3 pôles, pour E33, pas 50 mm

80 A, longueur 1 m

16 mm²

Groupe de produits	06
Sous-groupe	95

Dimensions de l'emballage	10
EAN	4021267313128

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	80 A
Tension assignée (IEC) CA:	690 V

Tension assignée de tenue aux chocs Uimp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tenue au courant avec alimentation au milieu:

130 A

Charactéristiques mécaniques
L x H x P:	1000 x 17 x 16
Poids:	50,5 kg/100
Section:	16 mm²

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

31027000B
embout
pour peignes de raccordement à 2 pôles et 3 pôles 16 mm²
Plus

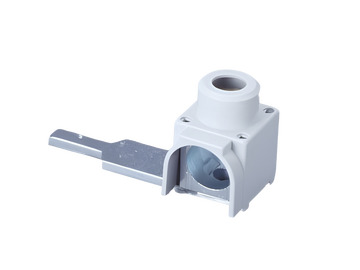

31029000A
borne de raccordement, latérale
6 - 50 mm²
pour: 31012, 31310, 31312
Plus

31085000A
borne de raccordement, frontale
6 - 50 mm²
pour: 31012, 31310, 31312
Plus

Usage

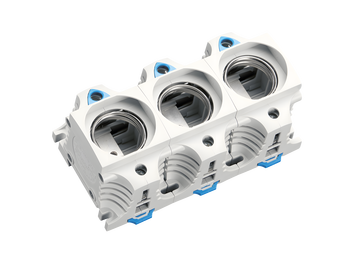

31176000A
TRITON^®Panel
embase de fusible D, à encastrer
E 33 / 63 A / 3P, pour vis de calibrage
protection contre le contact selon DGUV V3
Plus
