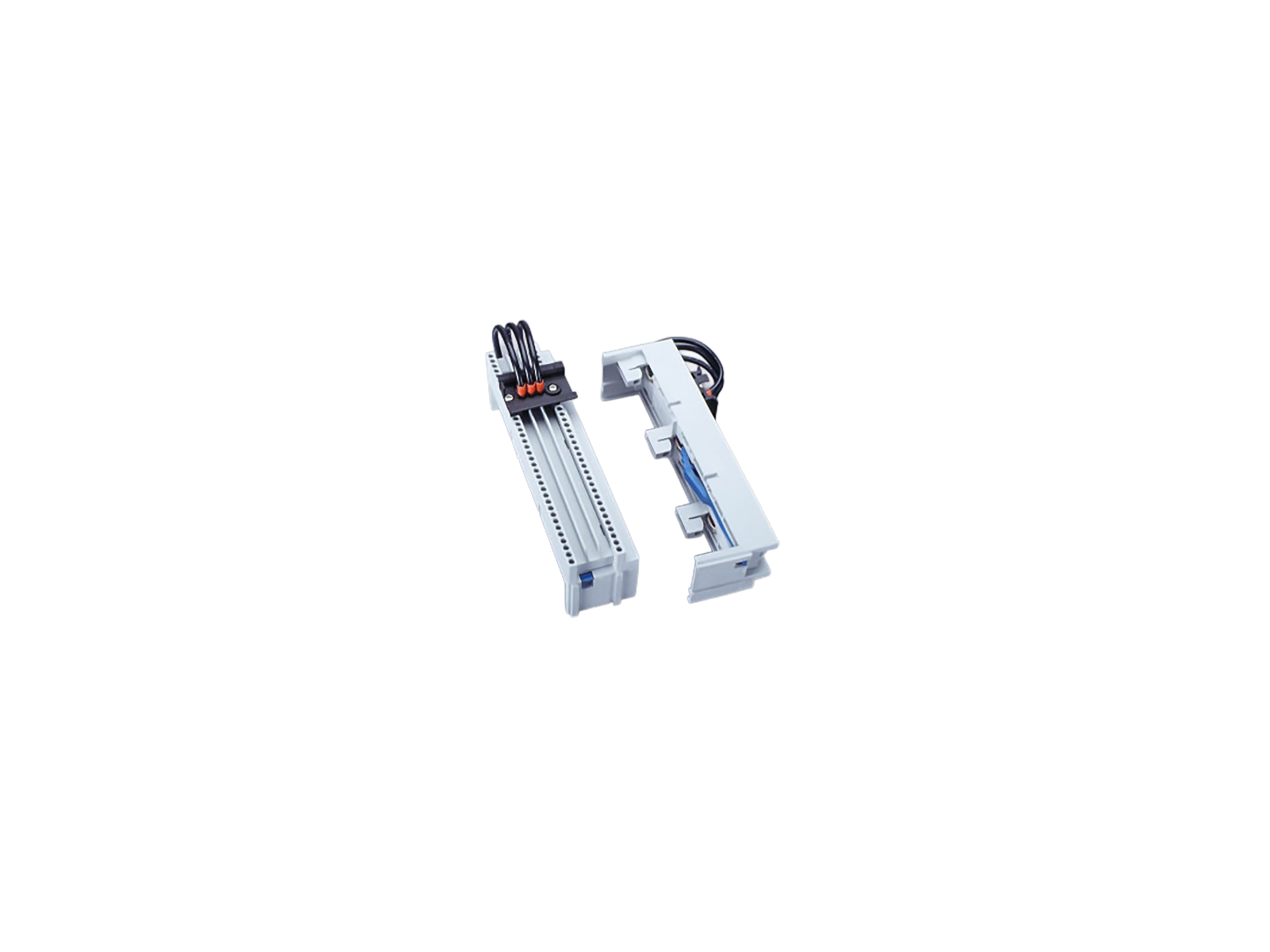

adaptateur 25 A, 1 rail de montage

The picture may show a similar product.

Description

Référence 32060 000

adaptateur 25 A, 1 rail de montage

45 x 182

Produit en fin de vie

date of phase-out: 31.03.2026

Auslaufartikel; à remplacer par: 32430000

Système

60Classic

Avantages produit

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Groupe de produits	05
Sous-groupe	21

Dimensions de l'emballage	4
EAN	4021267320607

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL

Type: 6025.1

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	25 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

Details UL
Normes
UL 508

Electrical data UL
rated current (UL):	25 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Charactéristiques mécaniques
L x H x P:	45 x 182 x 60
Poids:	19,4 kg/100
Pôles:	3 pôles

Charactéristiques des matériaux
halogen-free:	No

Application notes

Il doit y avoir un espace libre d'au moins 12 mm au-dessus de l'article pour le retirer du jeu de barres.
For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.
