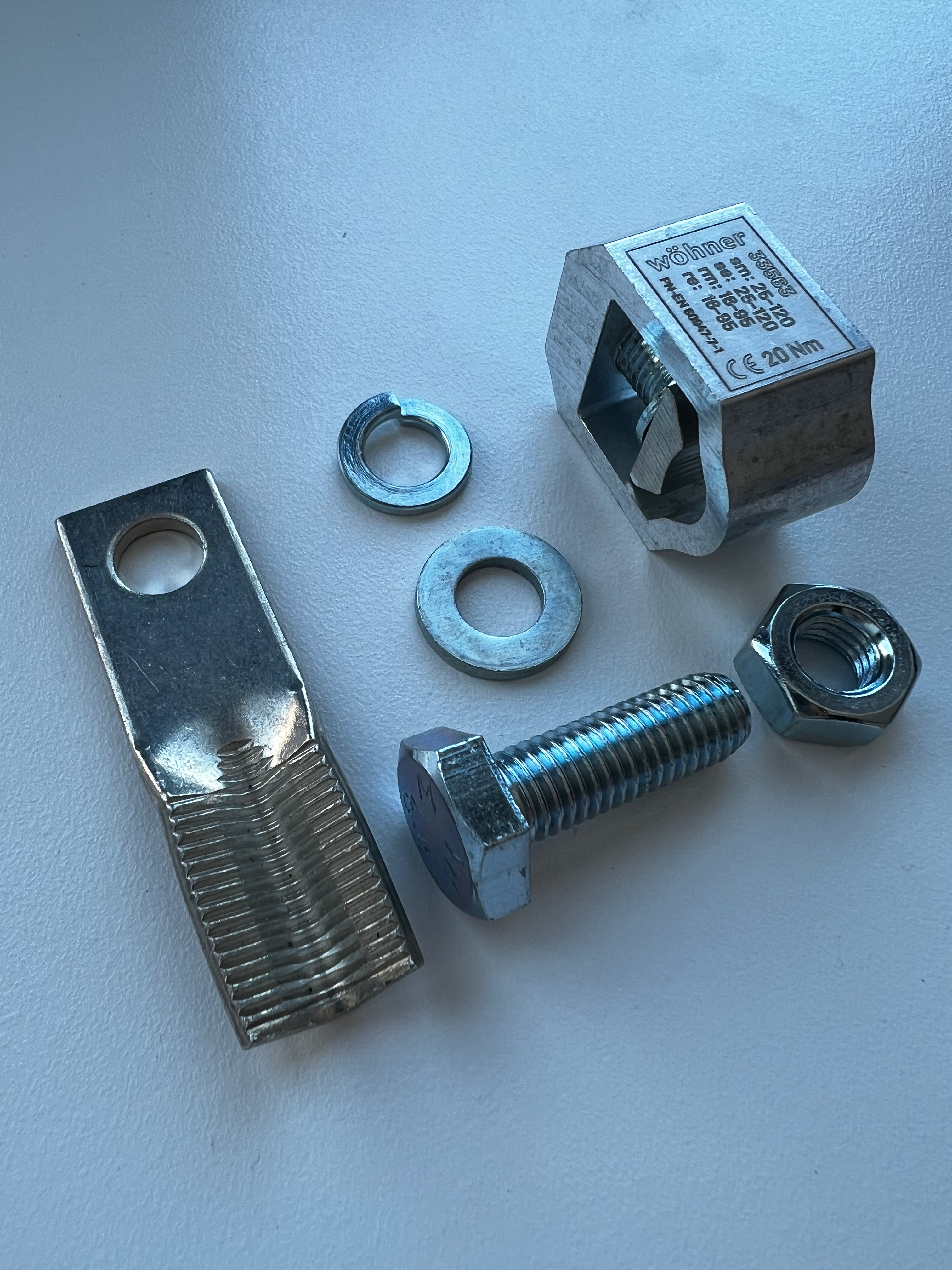

V-clamp (33563)

The picture may show a similar product.

Description

Référence 33563000A

V-clamp

terminal body alu, pressure piece brass

for PEN

for Cu / Al 16 - 120 mm²

coming soon

Système

185Power

Groupe de produits 12
Sous-groupe 70
Dimensions de l'emballage 1
EAN 4021267336530
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids: 4,8 kg/100
Points de raccordement
min. cross-section: 16 mm²
max. cross-section: 120 mm²
re: 16 - 95 mm²
rm: 16 - 95 mm²
se: 25 - 120 mm²
sm: 25 - 120 mm²
Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)

Application notes

Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)
short-circuit withstandability: determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Operation instructions

| Déclaration de conformité UE

| Descriptif produit (Pdf) - draft

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf) - draft

| Texte standard pour spécification format (*.rtf) - draft

| Text for specification - GAEB90 (in German) (*.d81)
