inverseur de source à 3 pôles + N (23124)

The picture may show a similar product.

Description

Référence 23124 000AD

CAPUS^®Panel

inverseur de source à 3 pôles + N

Size 2

vis M10

400 A

Neutre à droite

for mounting plate

BB32-400/3+N

Système

Panel

Groupe de produits	14
Sous-groupe	36

Dimensions de l'emballage	1
EAN	4021267231248

ECLASS 6.1	27371403
ECLASS 7.1	27371403
ETIM 4.0	EC000216
ETIM 5.0	EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Type: BB32-400/3P+N

Données techniques

Taille:

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	400 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

rated short-time withstand current I_cw (0.3 s) max.:	12 kA
rated making capacity:	10 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 243,2 W.

(The power dissipation at full load would be 380,0 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Charactéristiques mécaniques
L x H x P:	249 x 165 x 246
Poids:	470,0 kg/100
Pôles:	3 pôles + N
Mounting:	for mounting plate

front degree of protection:

IP20

Points de raccordement
screw connection

N is switched leading when switched on, lagging when switched off

Application notes

passes Null when reversing

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Dessin d’encmbrement

| Dimensioned drawing #2

| Data sheet

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

accessories for mounting

23945 000AD
CAPUS^®Panel
pontage
avec couvercle de compartiment de terminaux
pour: BB32 400 A 3P+N
Plus

connection accessories

23926 000AD
borne de raccordement
1x 95 - 240 mm²
pour: S32 400 A
Plus

23927 000AD
borne de raccordement
2x 50 - 95 mm²
pour: S32 400 A
Plus

covers

23936 000AD
CAPUS^®Panel
cache pour connexion
caches pour toutes les connexions, gris foncé
pour: BB32 250 A / 400 A
Plus

further accessories

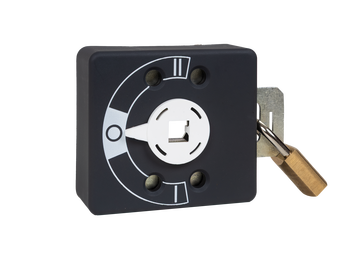

23933 000AD
CAPUS^®Panel
mécanisme rotatif pour porte
anthracite, sans poignée
avec verrouillage de porte cadenassable
pour: BB32 250 A / 400 A
Plus

23921 000AD
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
pour: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Plus

23923 000AD
axe de prolongement, longueur 300 mm
pour: S32 250 A / 400 A
Plus

33380 000
axe de prolongement, longueur 550 mm
LTS-250/400/630, LTS-F 160/250/400
pour: LTS-250/400/630, LTS-F 160/250/400
Plus

23958 000AD
CAPUS^®Panel
locking device for direct drive
pour: S32-2
Nouveau
Plus

https://pim.woehner.de/FR/CH/1000244037

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
