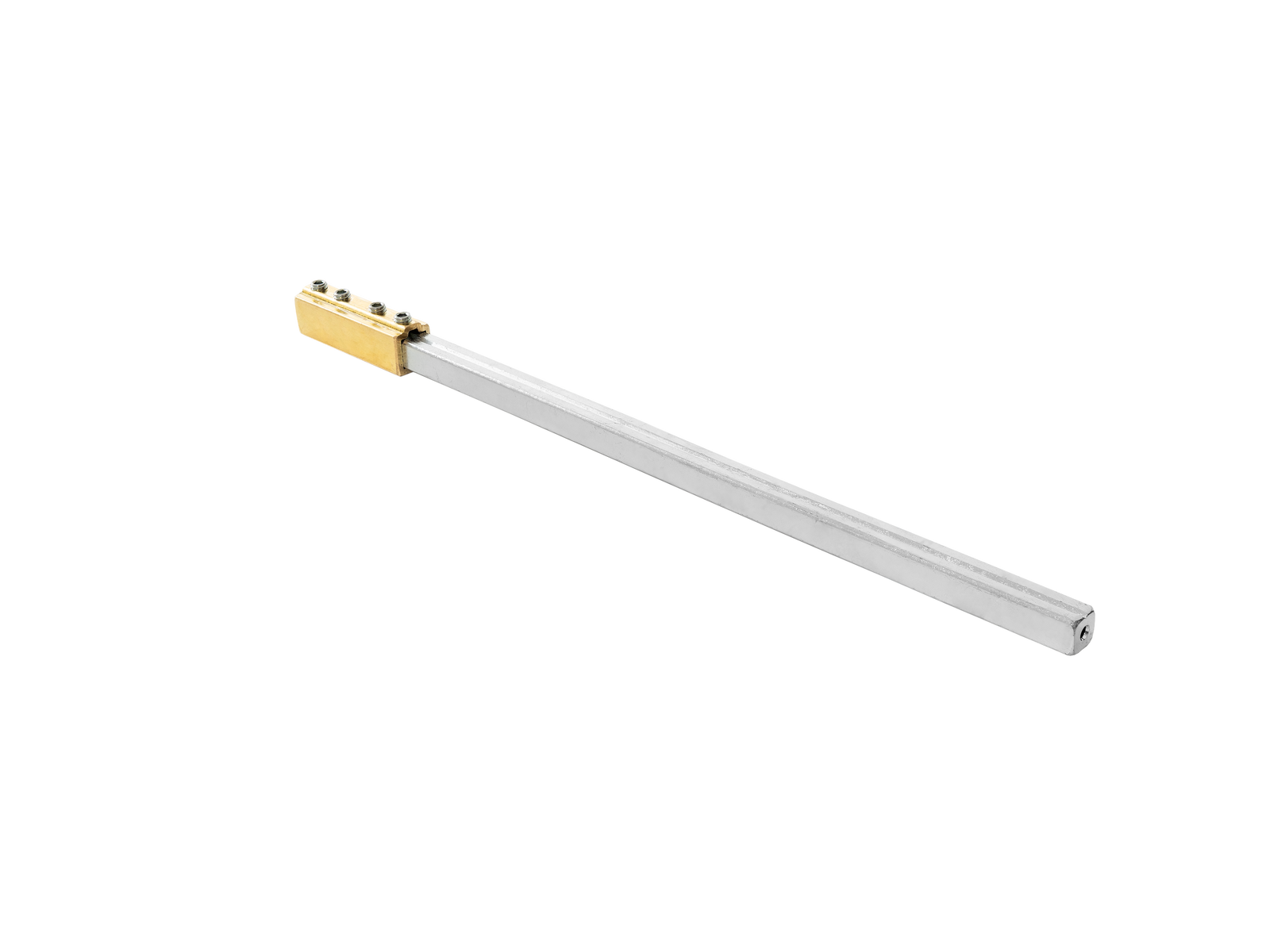

axe de prolongement, longueur 300 mm (23923)

The picture may show a similar product.

Description

Référence 23923 000AD

axe de prolongement, longueur 300 mm

pour S32 250 A / 400 A

P-10

Groupe de produits	14
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267239237

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC000916
ETIM 5.0	EC000916

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	28,1 kg/100

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage
