The picture may show a similar product.
Référence 31562000
module d'alimentation, à 1 pôle
direkte Einspeisung der Kammschiene
2,5 - 50 mm² / AWG 14 - 1

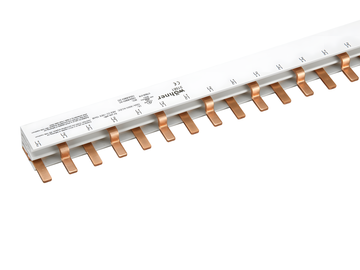

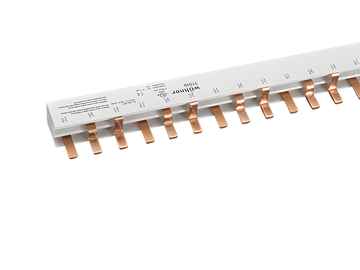

pour 31548, 31549, 31561
| Groupe de produits | 07 |
| Sous-groupe | 26 |
| Dimensions de l'emballage | 25 |
| EAN | 4021267315627 |
| catalog page | 2020 : 6.8, 6.9 |
| ECLASS 6.1 | 27371390 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normes
IEC 61439-1:2011
UL 508
Approbations
UL , EAC
for UL feeder circuits >250V
Type: CTB-TB50
EAC Type: TE-CTB
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
| Details IEC | |
| Normes | |
| IEC 61439-1:2011 |
| Electrical data IEC | |
| Courant assigné (IEC): | 160 A |
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 1000 V |
| Tension maximale IEC CC: | 1000 V |
| Details UL | |
| Normes | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| rated current (UL): | 115 A |
| rated voltage (UL) AC: | 1000 V |
| rated frequency (UL): | 50 / 60 Hz |
| rated voltage (UL) DC: | 1000 V |
| Charactéristiques mécaniques | |
| L x H x P: | 18 x 41 x 30 |
| Poids: | 3,0 kg/100 |
| Pôles: | 1 pôle |
| degree of protection: | IP20 |
| Points de raccordement | |
| min. cross-section: | 6 mm² |
| max. cross-section: | 50 mm² |
| Md min.: | 3,5 Nm |
| Md max.: | 3,5 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 14 |
| max. cross-section UL: | AWG 1 |
| torque (UL): | 35 lb-in |
|
2,5 - 50 mm² (14 - 1 AWG Copper wire) Eindrätig und Mehrdrähtig |
|
Conseils
Recommended stripping of the insulation on the connection lead approx. 14mm
