Cache de protection IP20 (frontale) (32701)

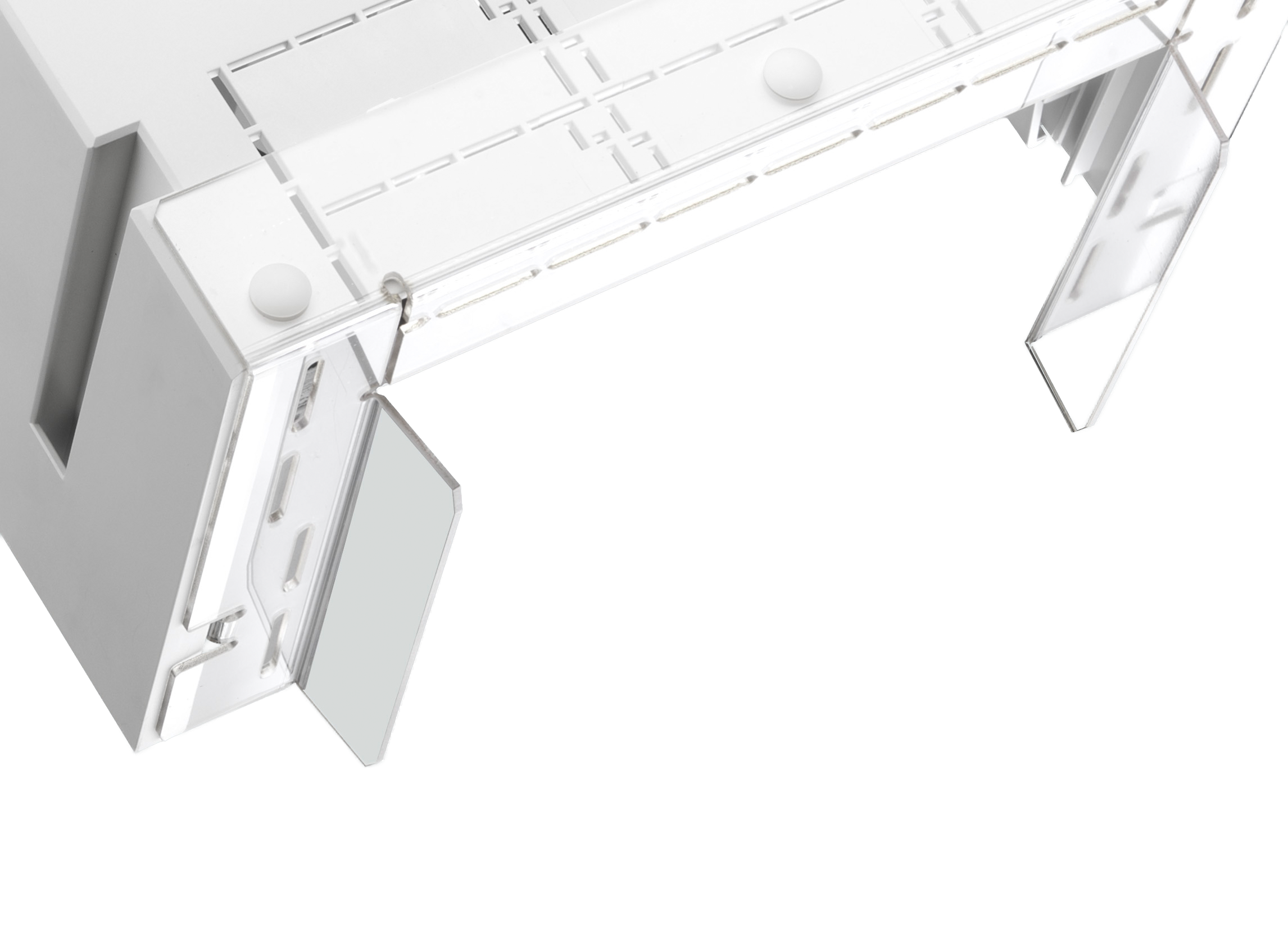

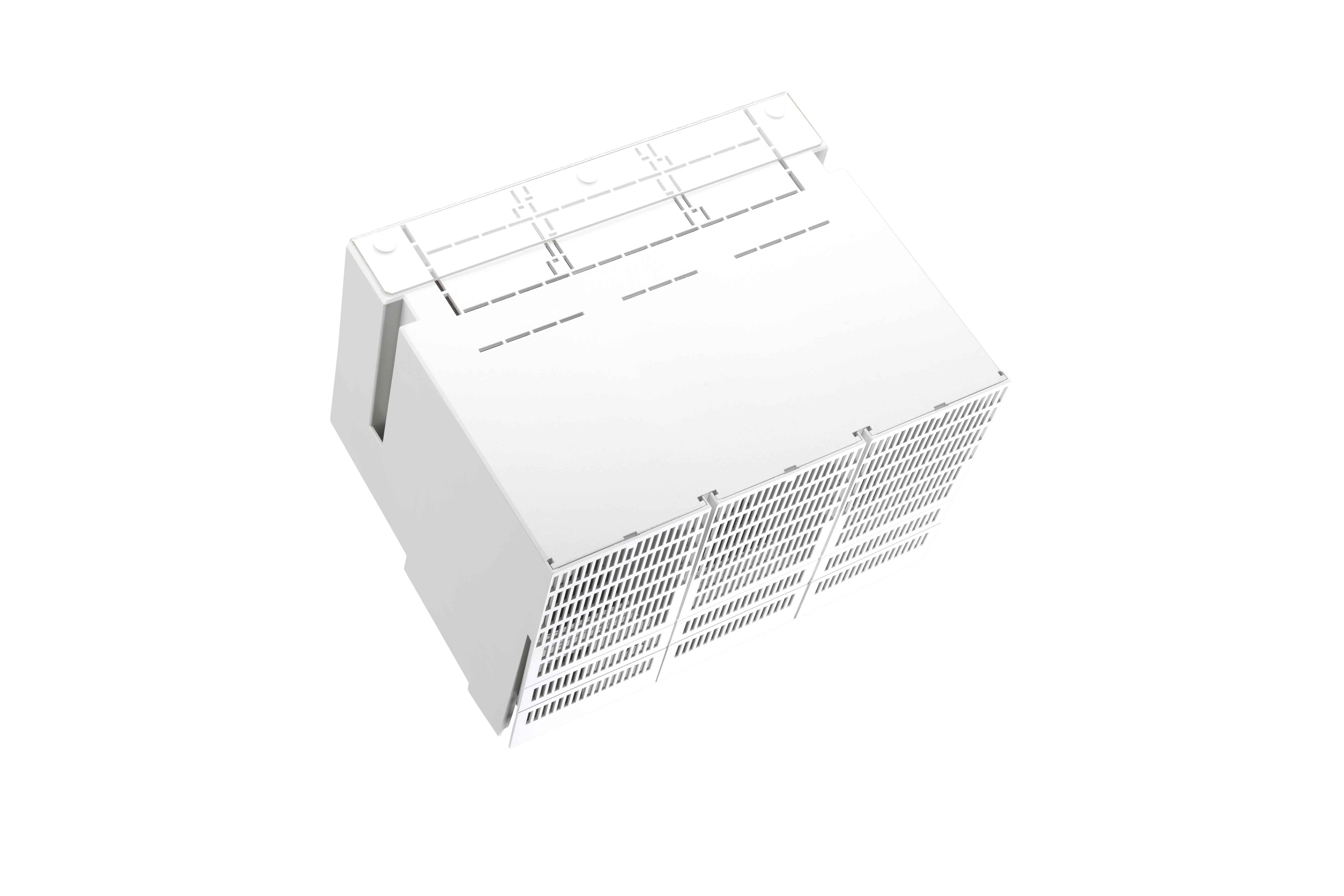

The picture may show a similar product.

Description

Référence 32701000A

Cache de protection IP20 (frontale)

avec 3 caches supérieurs

large de 300 mm

pour Eaton NZM4, GE FK1600, Legrand DPX³ 1600

Système

185Power

Groupe de produits	05
Sous-groupe	57

Dimensions de l'emballage	1
EAN	4021267327019

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 61439-1:2020

Type: C185-E

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques mécaniques
L x H x P:	297 x 232 x 194
Poids:	123,8 kg/100
Pôles:	3 pôles

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

32704000A
couvercle de protection contre les contacts accidentels IP20 (installation en arrière)
pour tous les adaptateurs
Plus

Usage

32731000A
EQUES^®185Power
adaptateur de jeu de barres, 1400 A
300 x 652, connexion par le bas, contact de serrage
pour: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32789000A
EQUES^®185Power
adaptateur de jeu de barres, 1400 A
300 x 652, connexion par le bas, liaison vissée, rotation de phase
pour: Eaton NZM4 (1600 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32809000A
EQUES^®185Power
adaptateur de jeu de barres, 1440 A
300 x 652, connexion par le haut, liaison vissée
pour: GE FK1600, Legrand DPX³ 1600
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32763000A
EQUES^®185Power
adaptateur de jeu de barres, 1000 A
300 x 652, connexion par le haut, contact de serrage
pour: Eaton NZM4 (630 A, 800 A, 1000 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32761000A
EQUES^®185Power
adaptateur de jeu de barres, 1440 A
300 x 652, connexion par le haut, contact de serrage
pour: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32762000A
EQUES^®185Power
adaptateur de jeu de barres, 1250 A
300 x 652, connexion par le haut, contact de serrage
pour: Eaton NZM4 (1250 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32787000A
EQUES^®185Power
adaptateur de jeu de barres, 1400 A
300 x 652, connexion par le bas, contact de serrage, rotation de phase
pour: Eaton NZM4 (1600 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32788000A
EQUES^®185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le bas, contact de serrage, rotation de phase
pour: Eaton NZM4 (1250 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32790000A
EQUES^®185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le bas, liaison vissée, rotation de phase
pour: Eaton NZM4 (1250 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32780000A
EQUES^®185Power
adaptateur de jeu de barres, 1400 A
300 x 652, connexion par le haut / par le bas, liaison vissée
pour: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32781000A
EQUES^®185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le haut / par le bas, liaison vissée
pour: Eaton NZM4 (1250 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32779000A
EQUES^®185Power
adaptateur de jeu de barres, 1000 A
300 x 652, connexion par le haut / par le bas, liaison vissée
pour: Eaton NZM4 (630 A, 800 A, 1000 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32733000A
EQUES^®185Power
adaptateur de jeu de barres, 1000 A
300 x 652, connexion par le bas, contact de serrage
pour: Eaton NZM4 (630 A, 800 A, 1000 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32732000A
EQUES^®185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le bas, contact de serrage
pour: Eaton NZM4 (1250 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

https://pim.woehner.de/FR/CH/1000174139

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
