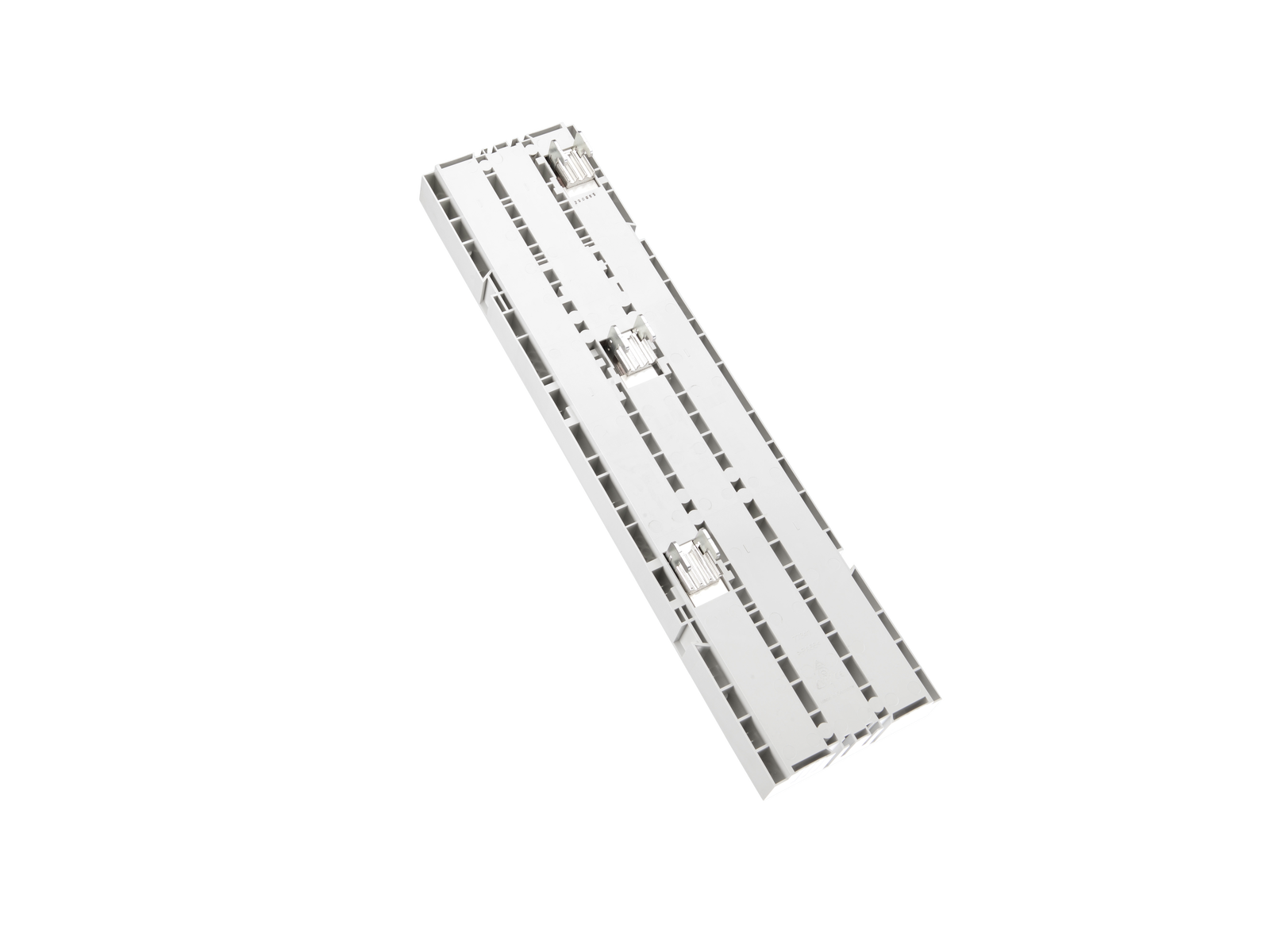

adaptateur de jeu de barres, 630 A (32741)

The picture may show a similar product.

Description

Référence 32741000A

EQUES®185Power

adaptateur de jeu de barres, 630 A

version universelle jusqu'à 630 A, distance de phase 43-46 mm

connexion par le haut, étrier de serrage CrossLink®

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Avantages produit

Device can be mounted covering the busbar support (in systems with and without CrossLink® touch-safe protection cover)

Groupe de produits 05
Sous-groupe 48
Dimensions de l'emballage 1
EAN 4021267327415
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

UL

for UL feeder circuits >250V

Type: EQ185-A630-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 630 A
Tension assignée (IEC) CA: 690 V
rated isolation voltage Ui AC: 1000 V
Tension assignée de tenue aux chocs Uimp: 12 kV
rated peak withstand current  Ipk max.: 63 kA
rated short-time withstand current Icw (1.0 s) max.: 30 kA

the following required reductions have been determined by tests:
with MCCB ABB Tmax T5, XT5
with MCCB Allen-Bradley 140G-K
with MCCB Eaton NZM3
with MCCB Schneider Electric NSX630
with MCCB Schrack MC3
with MCCB Siemens 3VA14, 3VM64
with MCCB Siemens 3VA23, 3VA24
with MCCB Siemens 3VA64

Power dissipation of the adapter:
at 500A => 58W
at 530A => 65W
at 565A => 73W
Details UL
Normes
UL 508
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 630 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
rated voltage (UL) DC: 1000 V
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
Charactéristiques mécaniques
L x H x P: 150 x 585 x 55
Poids: 590,0 kg/100
Pôles: 3 pôles
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja

Application notes

Conseils

ready for current transformer
short-circuit withstandability: the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

37212000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37213000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37214000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37215000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37216000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37219000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37220000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37221000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37222000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37223000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37900000A
clip de montage pour convertisseur de courant
for mounting at busbars and in adapters 630 A
Pour des barres de 25-30 x 5 et 12-30 x 10
Nouveau
Plus

37232000A
transformateur de courant 200 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37233000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37234000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37235000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37236000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37237000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37238000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37307000A
measuring transformer 600 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37296000A
measuring transformer 200 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37304000A
measuring transformer 250 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37289000A
measuring transformer 200 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37298000A
measuring transformer 400 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37305000A
measuring transformer 400 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37293000A
measuring transformer 600 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37290000A
measuring transformer 250 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37292000A
measuring transformer 500 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37306000A
measuring transformer 500 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37297000A
measuring transformer 250 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37291000A
measuring transformer 400 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37299000A
measuring transformer 500 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37300000A
measuring transformer 600 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus
