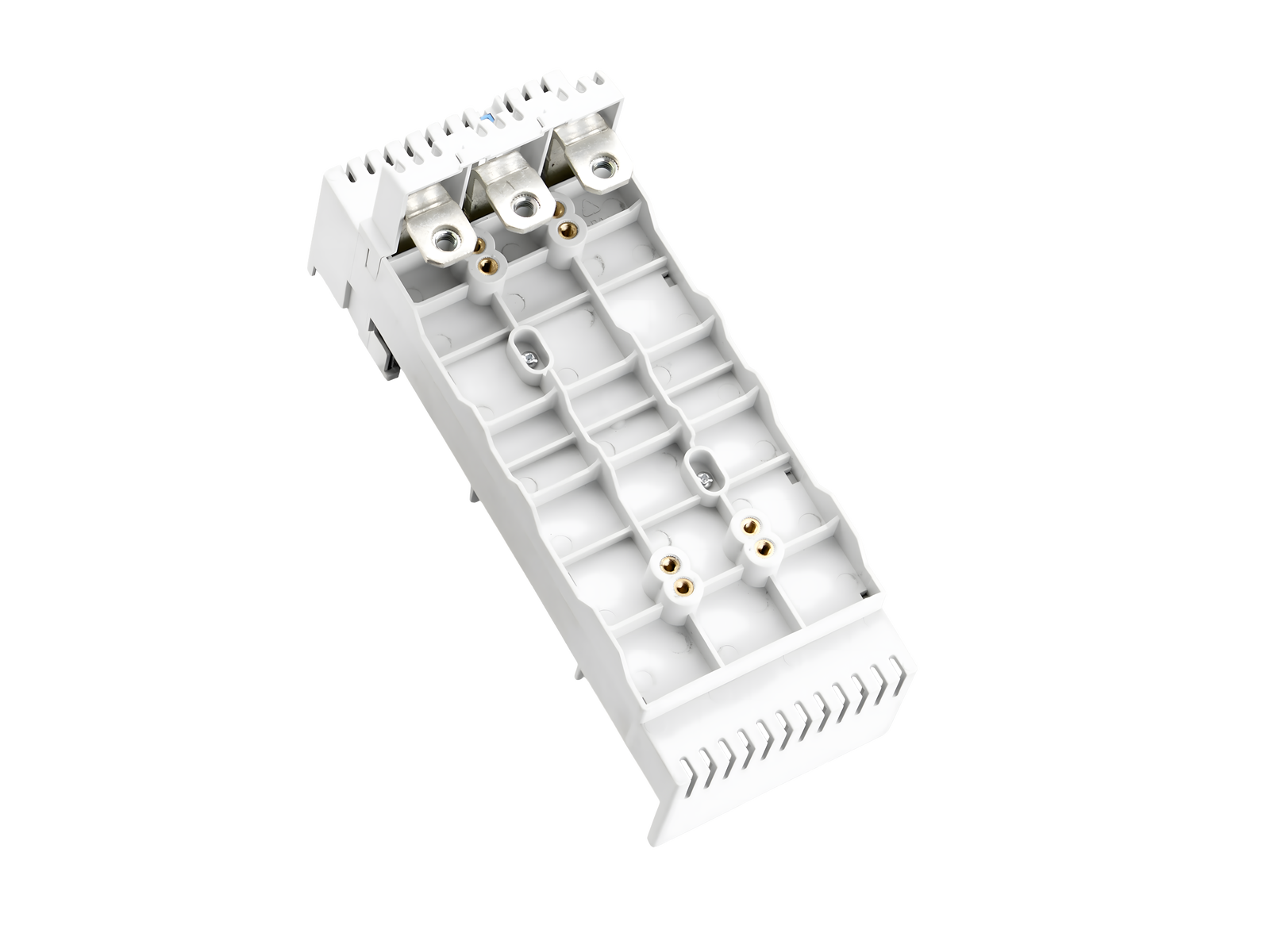

adaptateur de jeu de barres 144 A, à 3 pôles (32660)

The picture may show a similar product.

Description

Référence 32660 000A

EQUES^®60Classic

adaptateur de jeu de barres 144 A, à 3 pôles

76 x 200

raccordement à l'adaptateur par le haut

pour Siemens 3VA10, 3VA11

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	05
Sous-groupe	30

Dimensions de l'emballage	1
EAN	4021267326609

ETIM 5.0	EC001531
ETIM 8.0	EC001531

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	144 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,7 W.

(The power dissipation at full load would be 12,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature

-40

Charactéristiques mécaniques
L x H x P:	76 x 200 x 26
Poids:	81,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
