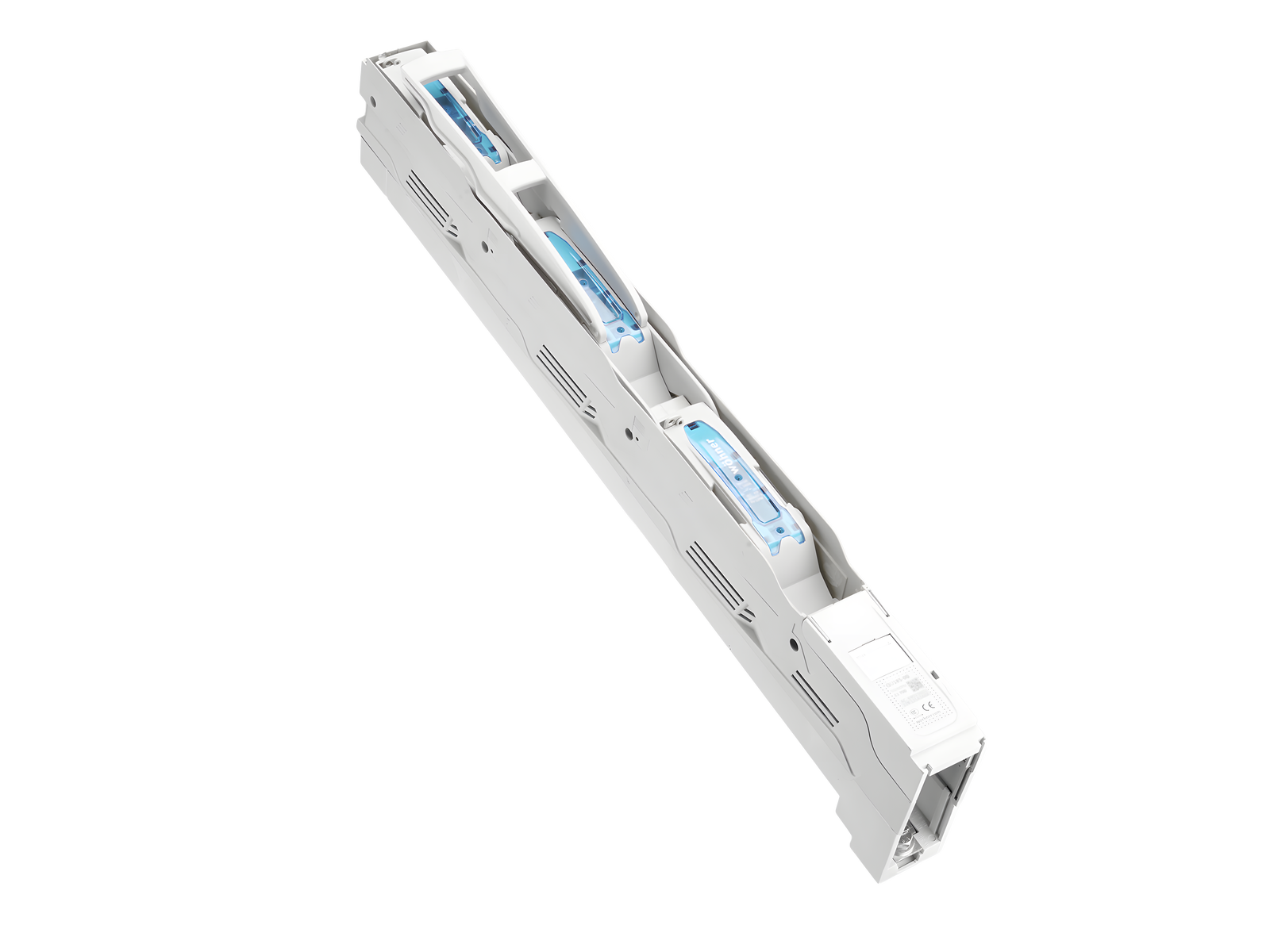

The picture may show a similar product.
Référence 33773000A
QUADRON®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
flat version with box terminal 70 mm²
pour jeux de barres 30, 40, 60, 80, 100, 120 x 10
Système
185Power
Avantages produit
Self-closing inspection holes are available in the cover.
Cover can be locked when closed.
| Groupe de produits | 12 |
| Sous-groupe | 52 |
| Dimensions de l'emballage | 1 |
| EAN | 4021267337735 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Approbations
IEC (CB) , CCC
Type: QU185-00
CCC certificate: 2015010302769751
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Normes | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| Courant assigné (IEC): | 160 A |
| Tension assignée (IEC) CA: | 800 V |
| rated isolation voltage Ui AC: | 1000 V |
| Tension assignée de tenue aux chocs Uimp: | 8 kV |
| Catégorie d'emploi CA: | AC-22B (800 V / 63 A) AC-21B (690 V / 125 A) AC-22B (500 V / 160 A) AC-23B (400 V / 160 A) |
| Catégorie d'emploi CC: | DC-20B max. voltage between the fuses: 1000 V visible information required: Do not switch under load. |
| cond. short-circuit current with fuses (AC): | 30 kA / 800 V (63 A) |
| 100 kA / 690 V | |
| approved wth fuse links of operation class: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 14,7 W.
(The power dissipation at full load would be 23,0 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. |
| Degree of protection IP20 at front, degree of protection near terminal depends on installation |
| Charactéristiques mécaniques | |
| L x H x P: | 50 x 670 x 147 |
| Poids: | 217,4 kg/100 |
| pour jeux de barres: | 30, 40, 60, 80, 100, 120 x 10 |
| front degree of protection: | IP20 |
Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection:
box terminal 95mm²
| Points de raccordement | |
|
Box terminal: |
|
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. | |
| permitted power dissipation of the fuse-link: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
