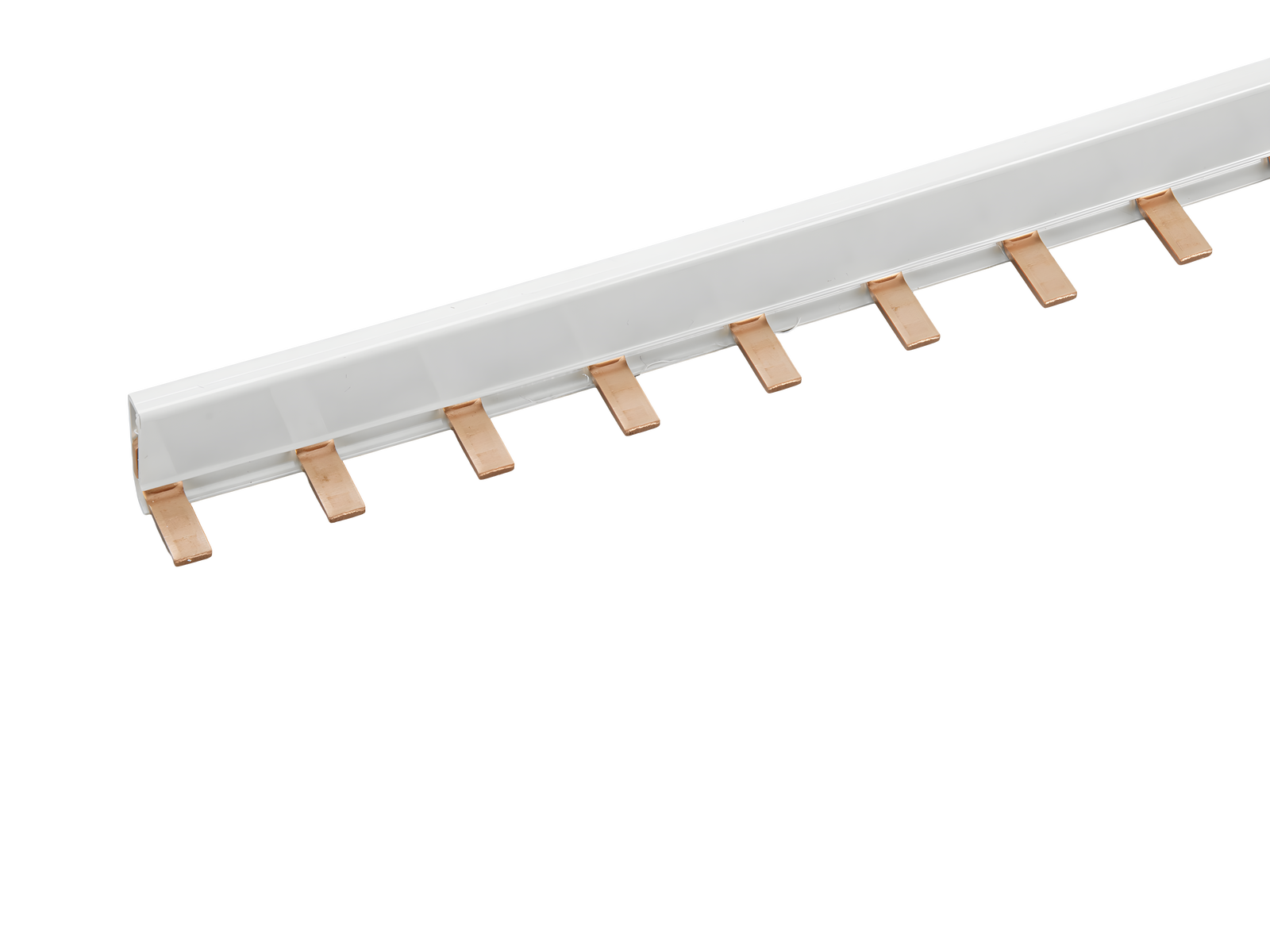

peigne de raccordement à 1 pôle, modèle cavalier, pas 27 mm (31057)

The picture may show a similar product.

Description

Référence 31057 000A

peigne de raccordement à 1 pôle, modèle cavalier, pas 27 mm

130 A, longueur 1 m

35 mm²

Groupe de produits	06
Sous-groupe	95

Dimensions de l'emballage	10
EAN	4021267310578

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	130 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

1000 V

Tension assignée de tenue aux chocs Uimp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,2 W.

(The power dissipation at full load would be 3,4 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tenue au courant avec alimentation au milieu:

220 A

Charactéristiques mécaniques
L x H x P:	1000 x 6 x 26
Poids:	50,0 kg/100
Section:	35 mm²

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

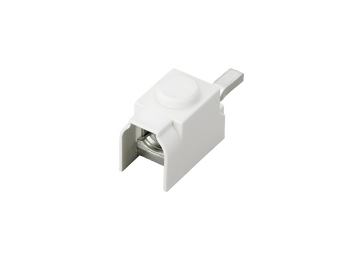

01198 000A
borne de raccordement, frontale
25 - 95 mm²
pour: 31057
Plus

Usage

31556 000A
SECUR^®Panel
sectionneur à fusibles D0 jusqu'à 63 A
avec LED
1P
operator independent switching (snap-action mechanism)
for mounting rail
Plus

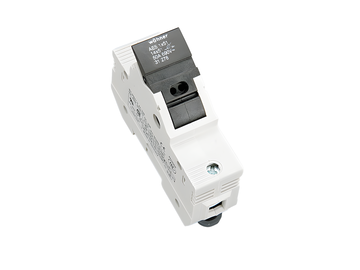

31278 000
AMBUS^®Panel
support pour fusibles cylindriques, pour fusibles semi-conducteurs
14 x 51 / 1P
50 A / 690 V
for mounting rail
Plus

31115 000
AMBUS^®Panel
support pour fusibles cylindriques
14x51 / 1P
50 A / 690 V
for mounting rail
Plus

31135 000

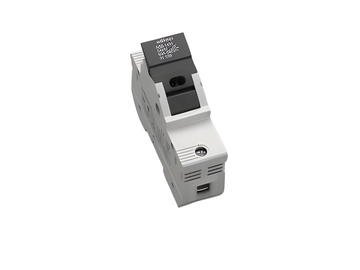

AMBUS^®Panel
