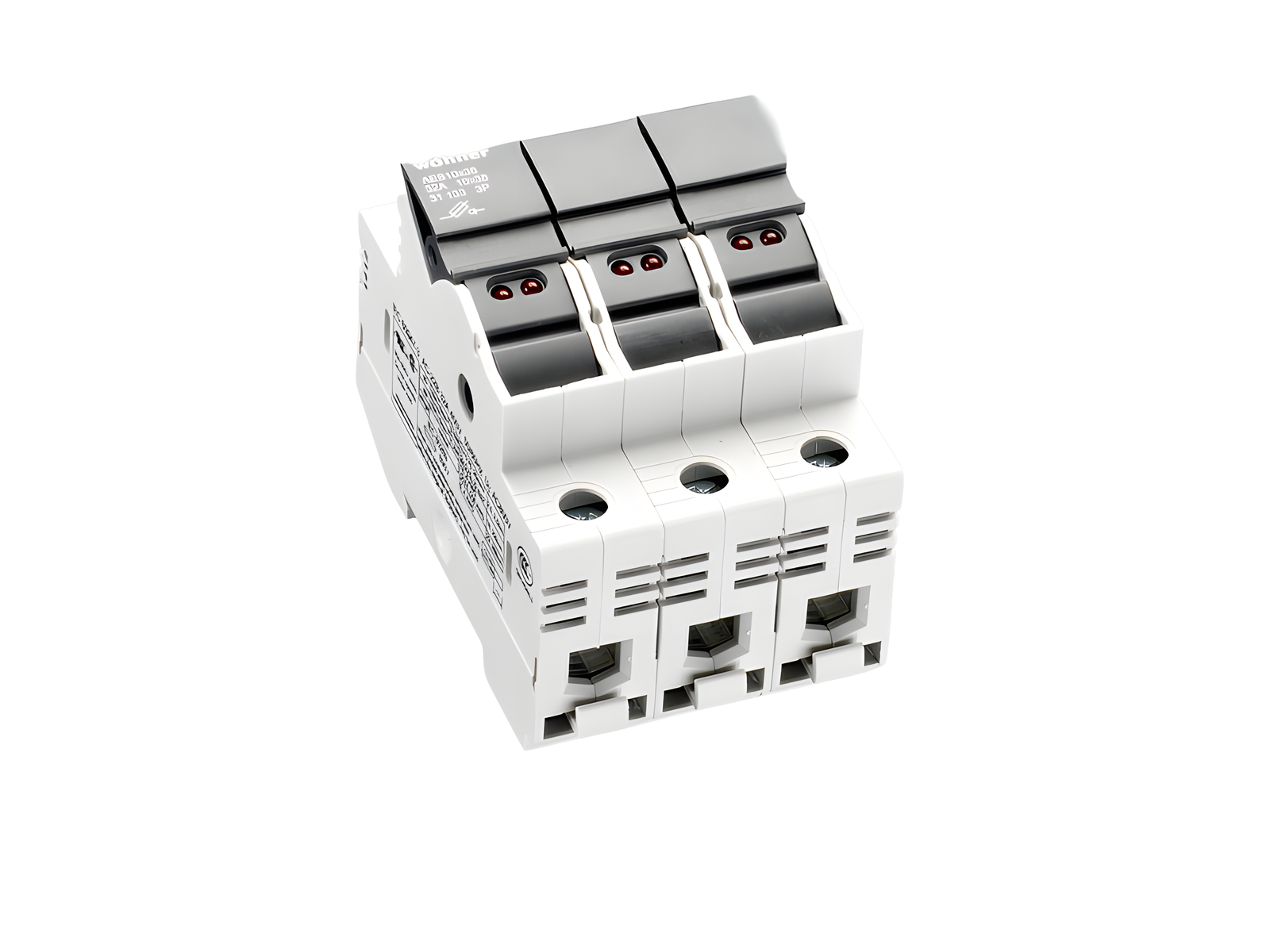

support pour fusibles cylindriques avec LED (31133)

The picture may show a similar product.

Description

Référence 31133000

AMBUS®Panel

support pour fusibles cylindriques avec LED

10 x 38 / 3P

32 A / 110 - 690 V

indication of a released fuse link

for mounting rail

Système

Panel

Avantages produit

large clamping range
holder for label

Groupe de produits 17
Sous-groupe 06
Dimensions de l'emballage 4
EAN 4021267311339
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Approbations

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

Type: AES10x38

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302581751

Données techniques

for fuse links size: 10x38
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 3 W
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 32 A
Tension assignée (IEC) CA: 690 V
min. operating voltage AC: 110 V
rated isolation voltage Ui AC: 690 V
Tension assignée de tenue aux chocs Uimp: 6 kV
Catégorie d'emploi CA: AC-22B (400V)
cond. short-circuit current with fuses (AC): 100 kA / 400 V (32A)
100 kA / 500 V (25A)
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 W.

(The power dissipation at full load would be 0,9 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 725 V
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
for fuse links as per IEC / EN 60269-2 with permitted rated power dissipations
up to max. 3W for gG/gL
up to max. 1.2W for aM
Details UL
Normes
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
rated current (UL): 30 A
rated voltage (UL) AC: 600 V
min. operating voltage AC: 110 V
rated frequency (UL): 50 / 60 Hz
rated voltage (UL) DC: 600 V
for wires UL: Cu 75°C
Icc: 100 kA
Charactéristiques mécaniques
L x H x P: 54 x 81 x 58
Poids: 17,0 kg/100
Pôles: 3 pôles
Mounting: for mounting rail
degree of protection: IP20
front degree of protection: IP20
Points de raccordement
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
torque (UL): 18 - 22 lb-in
for wires UL: Cu 75°C


for applications acc. to IEC / EN :
1 wire:
Cu 0,75 - 25 mm²
2 wires (of same cross-section):
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E
1 wire:
AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 wires (of identical cross-section):
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

Conseils

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
permitted power dissipation of the fuse-link: 3 W
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

31102000A
peigne de raccordement à 3 pôles, modèle cavalier, pas 18 mm
80 A, longueur 1 m
16 mm²
Plus

31103000
borne de raccordement, latérale
6 - 25 mm²
pour: 31101, 31102
Plus

31157000
borne de raccordement, frontale
6 - 25 mm²
pour: 31101, 31102
Plus

31549000
peigne de raccordement à 3 pôles, modèle cavalier, pas 18 mm
100 A, longueur 1 m
25 mm²
Plus

31550000
borne de raccordement, frontale
6 - 35 mm²
pour: 31549, 31561
Plus

Similar products

31113000
AMBUS®Panel
support pour fusibles cylindriques
10x38 / 3P
32 A / 690 V
Plus
