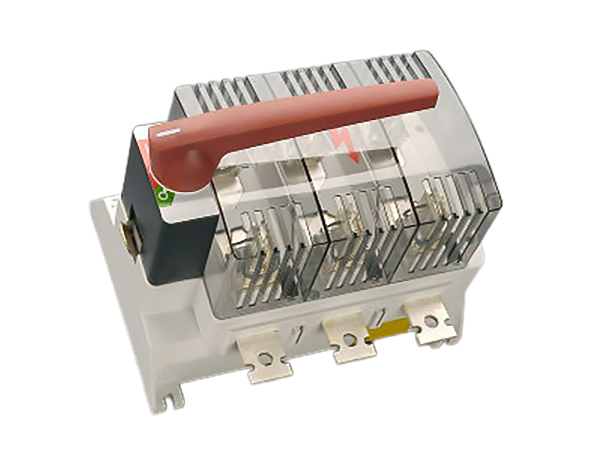

sectionneur avec fusibles à 3 pôles

The picture may show a similar product.

Description

Référence 33362 000

CAPUS Panel

sectionneur avec fusibles à 3 pôles

vis M12, poignée rouge

NH 3, 630 A

for mounting plate

Système

Panel

Groupe de produits	15
Sous-groupe	12

Dimensions de l'emballage	1
EAN	4021267333621

ECLASS 14.0	27371401
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB)

Type: LTS-F630

EAC Type: NH

Données techniques

for fuse links size:	NH 3
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	48 W

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	630 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	12 kV

Catégorie d'emploi CA:

AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)

cond. short-circuit current with fuses (AC):	80 kA / 690 V
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 171,5 W.

(The power dissipation at full load would be 268,0 W.)

Charactéristiques mécaniques
L x H x P:	330 x 290 x 302
Poids:	1280,0 kg/100
Pôles:	3 pôles
Mounting:	for mounting plate

Points de raccordement
screw connection
M12
Md min.:	36,0 Nm
Md max.:	44,0 Nm
Not suitable for aluminium cables !
lam. Cu width:	20 - 40 mm
lam. Cu thickness:	1 - 10 mm

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
Device delivered without fuses

permitted power dissipation of the fuse-link:	48 W

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Dimensioned drawing #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

33165 000
borne à étrier pour câbles Cu
150 - 300 mm²
pour: QCB-NH2, LTS-F 400, LTS 630
Plus

covers

33352 000
cache pour espace de connexion
caches pour toutes les connexions, gris foncé
LTS-800, LTS-F 630
Plus

further accessories

33347 000
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
LTS, LTS-F
Plus

33349 000
mécanisme rotatif pour porte
jaune-rouge, sans poignée
avec verrouillage de porte cadenassable
pour: LTS-800, LTS-F 630
Plus

33381 000
axe de prolongement, longueur 550 mm
LTS-800, LTS-F 630
pour: LTS-800, LTS-F630
Plus

23924 000AD
axe de prolongement, longueur 300 mm
pour: S32 630 A - 3150 A
Plus

https://pim.woehner.de/FR/CH/1000049904

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
