réglette sectionneur à fusible 160 A (33286)

The picture may show a similar product.

Description

Référence 33286000

réglette sectionneur à fusible 160 A

vis M8 / collier 70 mm², avec surveillance fusible électronique

taille 00

pour jeux de barres 30, 40, 50, 60 x 10

Système

100Energy

Avantages produit

Self-closing inspection holes are available in the cover.

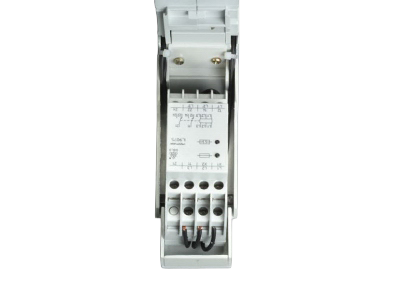

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up

Groupe de produits 12
Sous-groupe 51
Dimensions de l'emballage 1
EAN 4021267332860
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB) , CCC

Type: SLS-00

CCC certificate: 2004010302117261

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 400 V
rated isolation voltage Ui AC: 400 V
Tension assignée de tenue aux chocs Uimp: 4 kV
Catégorie d'emploi CA: AC-23B (400V)
cond. short-circuit current with fuses (AC): 50 kA / 690 V
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Electronic fuse monitoring:
nominal voltage: 3AC 400V,
nominal frequency: 50...40Hz,
switch contact: 2 changeover switches, max. AC 250V, AC15  closer 3A, opener 1A,
rated surge voltage: 4kV,
pollution degree: 2
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Charactéristiques mécaniques
L x H x P: 49 x 610 x 136
Poids: 143,0 kg/100
pour jeux de barres: 30, 40, 50, 60 x 10

Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,
or using terminal clamp,
adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque

Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule DIN 46 228-1/-2/-3

Points de raccordement


vis M8 :
Md 12 - 14 Nm

Application notes

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

Conseils

with adapter (accessory) for the 185mm-System power

permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Documentation

Accessoires

03727000
borne à étrier
1.5 - 70 mm²
taille 00
Plus

30894000
raccordement par vis M8
avec rondelle à ressort
taille 00
Plus

33113000
pour les caches latéraux
pour caches frontaux
taille 00 - 3
Plus

33156000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

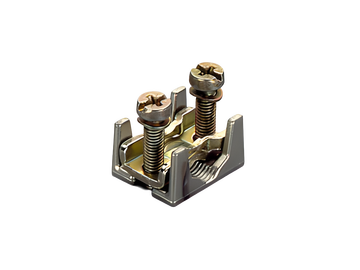

33224000
borne prisme, simple, pour câbles Cu
16 - 70 mm²
NH 00
Plus

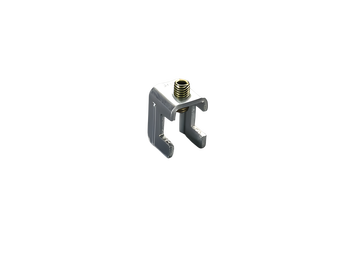

33238000
étrier de serrage
taille 00
pour: 33235
Plus

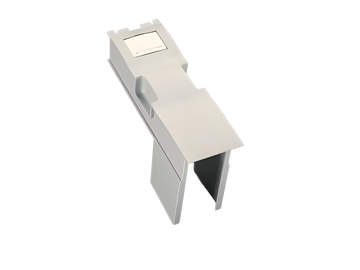

33280000
cache bornes
taille 00
pour: 33234, 33235
Plus

33300000
clip de montage pour convertisseur de courant
pour adaptateur SECUR®LeanStreamer
taille 00
Plus
