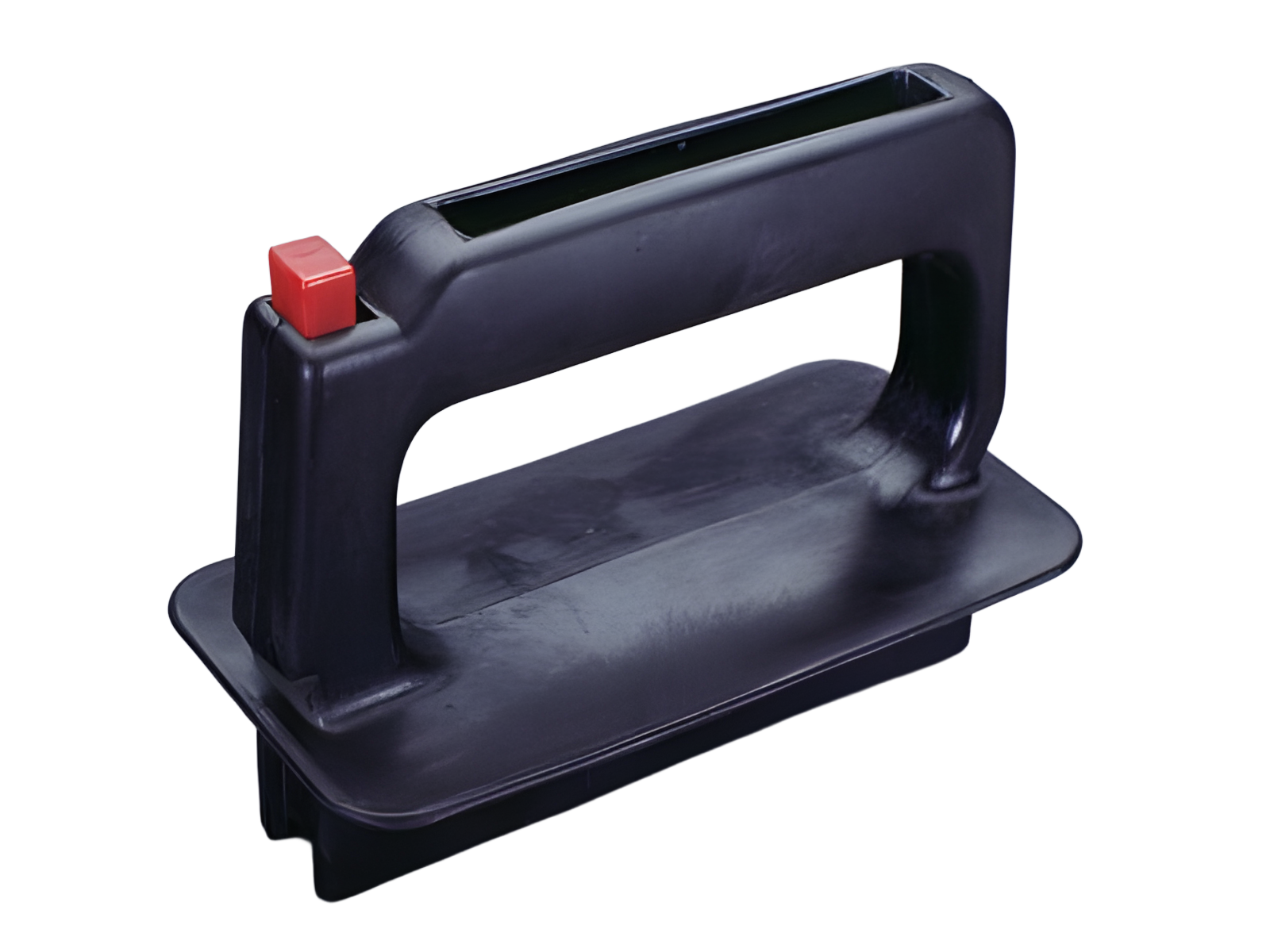

poignée d'extraction de fusible NH (03502)

The picture may show a similar product.

Description

Référence 03502000

poignée d'extraction de fusible NH

sans protection

taille 000 / 3

Groupe de produits	10
Sous-groupe	66

Dimensions de l'emballage	1
EAN	4021267035020

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002181
ETIM 5.0	EC002181

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	28,4 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

03552000
Fusible NH 35 A
500 V, gG
taille 1
Plus

03579000A
Fusible NH 400 A
500 V, gG
taille 3
Plus

03533000A
Fusible NH 125 A
500 V, gG
taille 00
Plus

03553000A
Fusible NH 50 A
500 V, gG
taille 1
Plus

03555000A
Fusible NH 80 A
500 V, gG
taille 1
Plus

03556000A
Fusible NH 100 A
500 V, gG
taille 1
Plus

03557000A
Fusible NH 125 A
500 V, gG
taille 1
Plus

03558000A
Fusible NH 160 A
500 V, gG
taille 1
Plus

03559000A

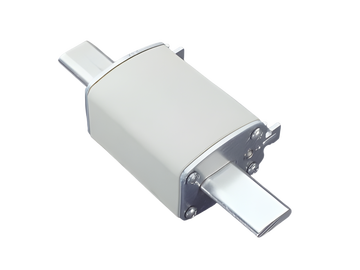

fusible NH 200 A
500 V, gG
taille 1
Plus

03560000A
Fusible NH 224 A
500 V, gG
taille 1
Plus

03561000A
Fusible NH 250 A
500 V, gG
taille 1
Plus

03566000A
Fusible NH 100 A
500 V, gG
taille 2
Plus

03568000A
Fusible NH 160 A
500 V, gG
taille 2
Plus

03569000A
Fusible NH 200 A
500 V, gG
taille 2
Plus

03570000A
Fusible NH 224 A
500 V, gG
taille 2
Plus

03572000A

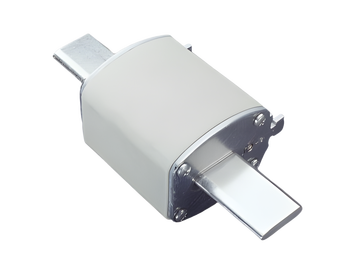

Fusible NH 300 A
