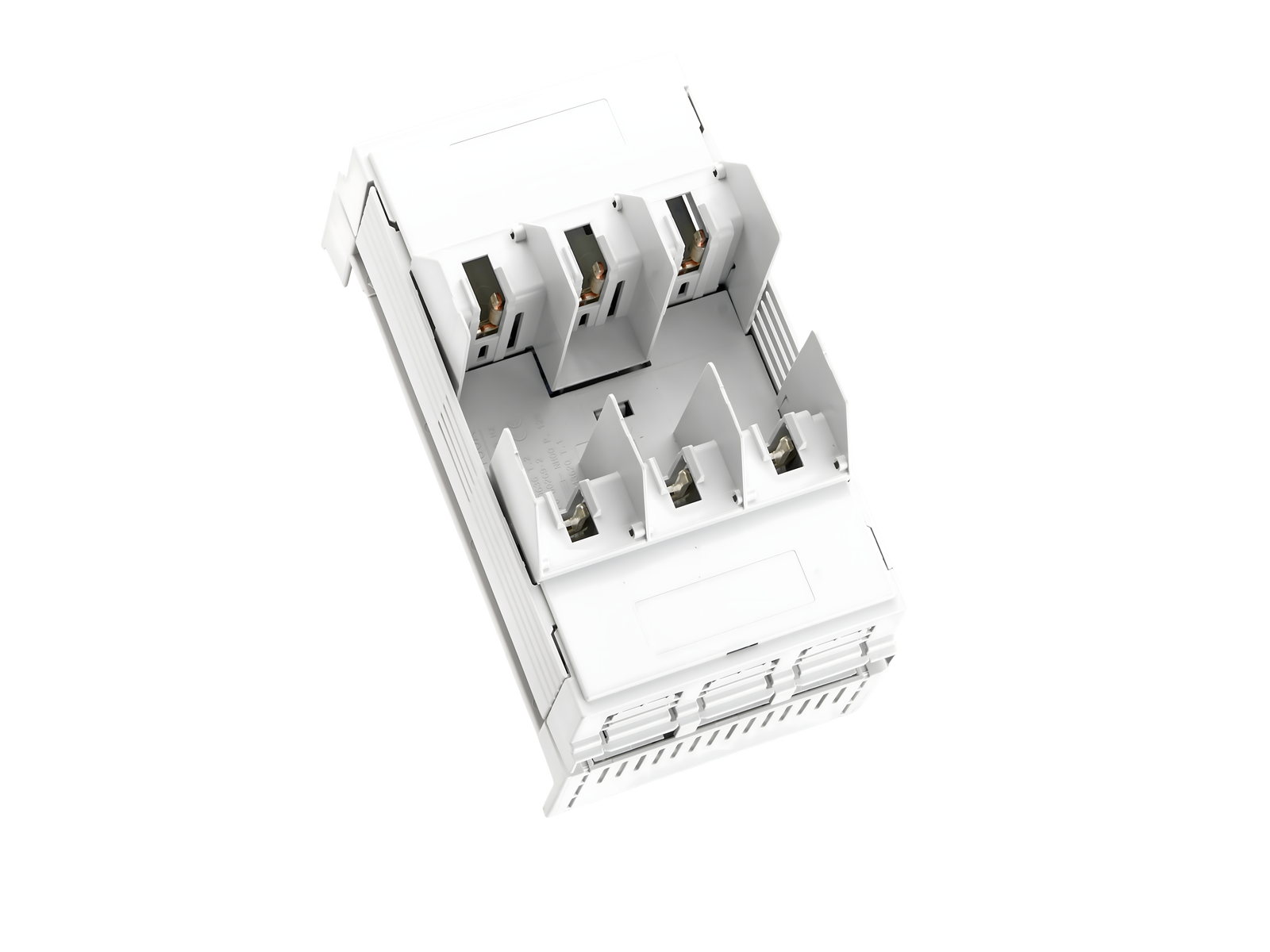

embase de fusible NH 160 A

The picture may show a similar product.

Description

Référence 03299 000

QUADRON 60Classic

embase de fusible NH 160 A

vis M8

taille 00 / 3P

raccordement par le haut ou par le bas

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

Groupe de produits	10
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267032999

ECLASS 14.0	27142106
ETIM 5.0	EC000067
ETIM 8.0	EC000067
ETIM 10.0	EC000067

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Approbations

IEC (CB) , VDE , CCC

Type: QCC-NH00

EAC Type: NH

Données techniques

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	12 W

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
Courant assigné (IEC):	160 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

Tension assignée de tenue aux chocs Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,3 W.

(The power dissipation at full load would be 13,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	800 V
Tension maximale IEC CC:	800 V

max. permitted operation temperature

55°C

Adapter module, degree of protection IP20 at front

Charactéristiques mécaniques
L x H x P:	106 x 200 x 90
Poids:	87,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Points de raccordement
screw connection
M8
screw drive:	SW13
Md min.:	8,0 Nm
Md max.:	10,0 Nm
Not suitable for aluminium cables !

Charactéristiques des matériaux
halogen-free:	No

Application notes

Not suitable for aluminium cables !

permitted power dissipation of the fuse-link:	12 W

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

01182 000
barrette à bornes, raccordement par vis M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Plus

33224 000
borne prisme, simple, pour câbles Cu
16 - 70 mm²
NH 00
Plus

79811 000
cache pour cosses, fixation en haut / bas
NH 00
pour: 33200, 33208, 33329, 33394, 33398, 33420
Plus

covers

33315 000
cache de compensation, 2 pièces
pour NH-LTS taille 00
taille 00
Plus

33317 000
bandeau de compensation, enfichable sur le côté
pour NH-LTS taille 00
taille 00
Plus

78105 000
cadre, double
232 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

78893 000
cadre, simple
130 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

79448 000
cache pattes d'extraction
pour embase NH et 33705
NH 00
Plus

Similar products

03199 000
QUADRON 60Classic
embase de fusible NH 160 A
borne à cage
taille 00 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/CH/1000047932

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
