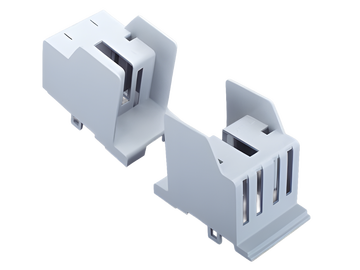

The picture may show a similar product.
Référence 03384000
embase de fusible montée sur rail NH, 250 A
vis
taille 1 / 1P
Système
100Energy
Groupe de produits | 10 |
Sous-groupe | 30 |
Dimensions de l'emballage | 3 |
EAN | 4021267033842 |
ECLASS 6.1 | 27142106 |
ECLASS 7.1 | 27142106 |
ETIM 4.0 | EC000067 |
ETIM 5.0 | EC000067 |
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
for fuse links size: | NH 1 |
fuse links acc. to standard: | IEC / HD 60269-2 |
permitted power dissipation of the fuse-link: | 32 W |
Details IEC | |
Normes | |
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
Electrical data IEC | |
Courant assigné (IEC): | 250 A |
Tension assignée (IEC) CA: | 690 V |
Tension assignée (IEC) CC: | 440 V |
Tension assignée de tenue aux chocs Uimp: | 6 kV |
short-circuit strength when protected by fuses: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 4,7 W.
(The power dissipation at full load would be 7,3 W.)
Supplementary data IEC | |
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
Tension maximale IEC CA: | 800 V |
Tension maximale IEC CC: | 800 V |
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 32W power dissipation |
Charactéristiques mécaniques | |
L x H x P: | 60 x 175 x 110 |
Poids: | 54,0 kg/100 |
Pôles: | 1 pôle |
Type of fastening: hook clips, screw connection M10, 18 - 22Nm torque
Points de raccordement | |
Not suitable for aluminium cables ! |
Not suitable for aluminium cables ! | |
Les performances d'isolation de l'article dépendent des conditions d'installation. | |
permitted power dissipation of the fuse-link: | 32 W |
