Value Added Services

protection contre le contact (33155)

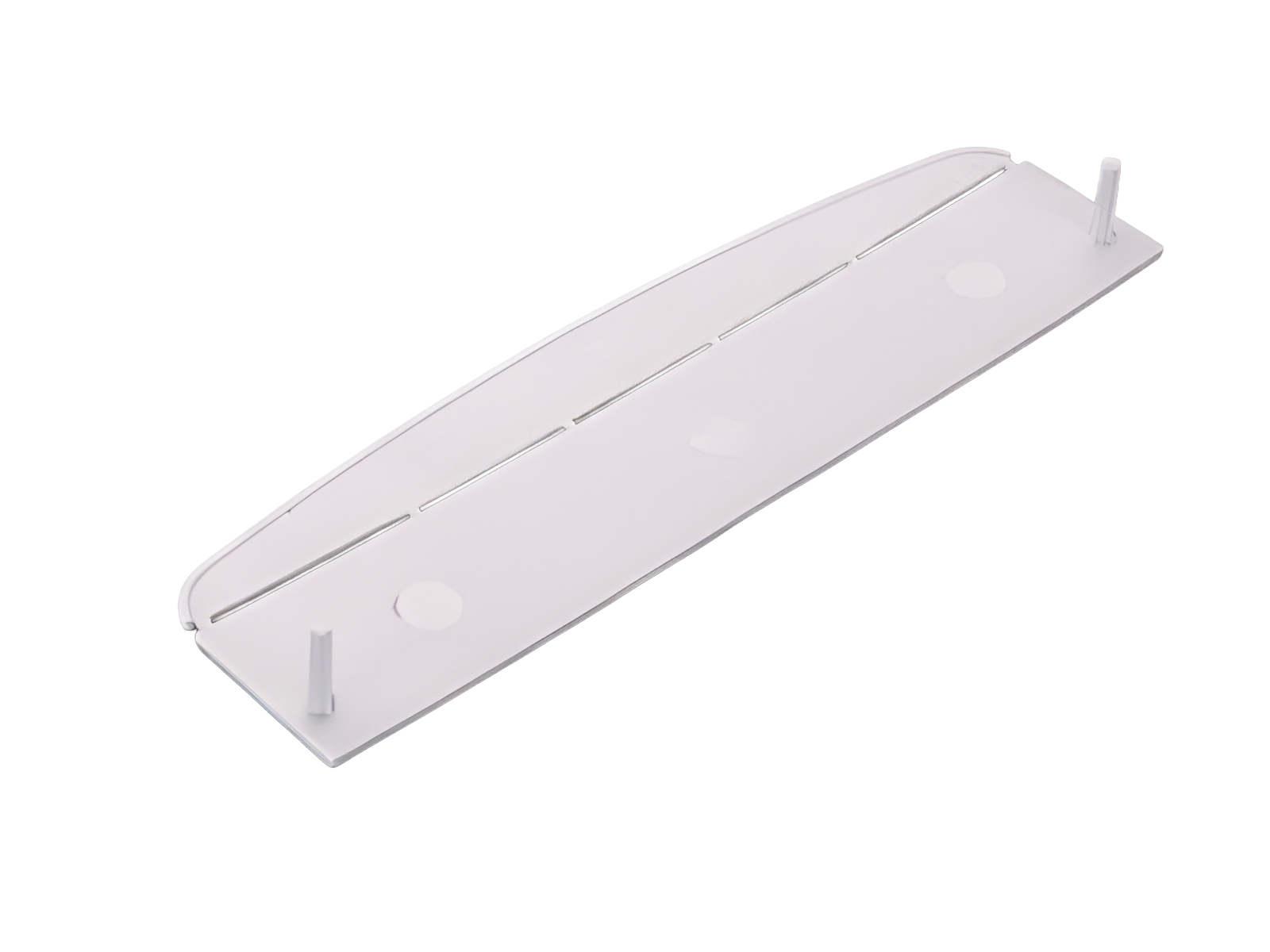

The picture may show a similar product.

Description

Référence 33155000

protection contre le contact

pour sectionneur à fusible NH taille 1-3

pour la fermeture de la zone de la poignée par l'arrière

Système

60Classic

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	10
EAN	4021267331559

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	2,2 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33603000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33393000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
borne à cage
Plus

33150000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
with electromechanical fuse monitoring
Plus

33202000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
Plus

33331000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
with electronic fuse monitoring
Plus

33330000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
vis M10
with electronic fuse monitoring
Plus

33203000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
Plus

33151000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electromechanical fuse monitoring
Plus

33149000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
vis M10
with electromechanical fuse monitoring
Plus

33201000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
vis M10
Plus

33162000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33332000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electronic fuse monitoring
Plus

33600000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
borne à cage
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33160000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33161000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33602000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33326000
QUADRON^®60Classic
sectionneur à fusible NH taille 2, 400 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33327000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33325000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33601000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
vis M10
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/CH/1000047347

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
