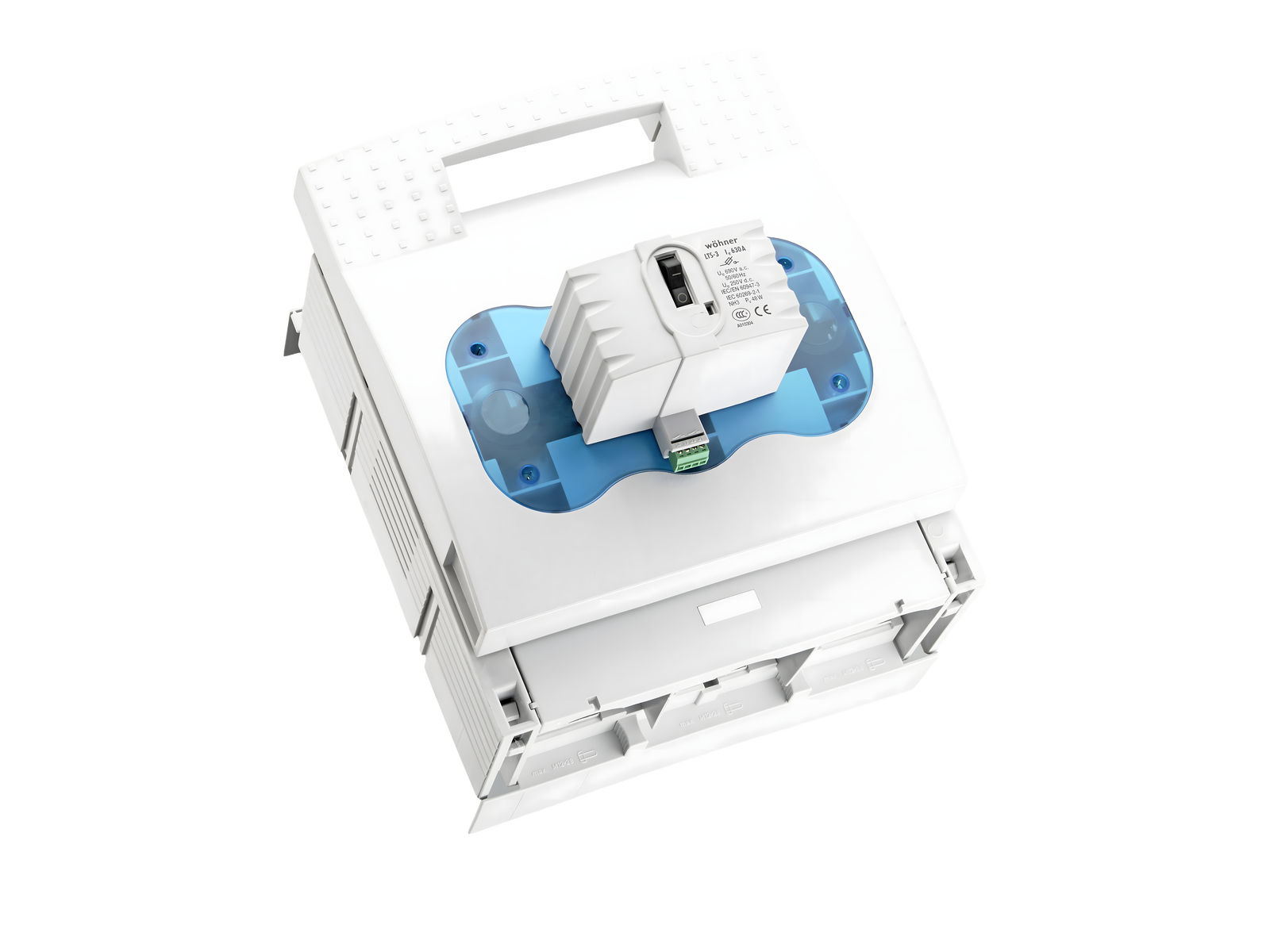

sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas (33162)

The picture may show a similar product.

Description

Référence 33162000

QUADRON®60Classic

sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas

vis M12

with electromechanical fuse monitoring

raccordement par le haut ou par le bas

pour jeux de barres 12, 20, 30 x 10 et barres profilées

Système

60Classic

Avantages produit

Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.

Groupe de produits 09
Sous-groupe 34
Dimensions de l'emballage 1
EAN 4021267331627
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Approbations

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

Type: LTS-3

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117263

Données techniques

for fuse links size: NH 3
fuse links acc. to standard: IEC / HD 60269-2
live grip lugs required: Oui
permitted power dissipation of the fuse-link: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 630 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 250 V
rated isolation voltage Ui AC: 800 V
rated isolation voltage Ui DC: 250 V
Tension assignée de tenue aux chocs Uimp: 6 kV
Catégorie d'emploi CA: AC-23B (400V)
AC-22B (690V)
AC-21B (690V)
Catégorie d'emploi CC: DC specifications: 2 current paths (L1,L3) in series
DC-22B (250V)
cond. short-circuit current with fuses (AC): 50 kA / 690 V
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 38,4 W.

(The power dissipation at full load would be 60,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 725 V
Tension maximale IEC CC: 262 V
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

fuse monitoring:
rated operating voltage
AC 24-690V, DC 24-250V
potential-free opener and closer:
AC-15 24V/2A, (230V* 0.5A)
DC-13 24V/1A, 60V 0.15A

*pollution degree 2, surge category II
auxiliary energy not required,
for further information, see assembly manual
Details UL
Normes
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 600 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
Icc: 100 kA
Charactéristiques mécaniques
L x H x P: 256 x 300 x 235
Poids: 824,0 kg/100
Pôles: 3 pôles
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
front degree of protection: IP30

Type of fastening: patented click mechanism

Points de raccordement
screw connection
M12
screw drive: SW18
Md min.: 35,0 Nm
Md max.: 40,0 Nm
Not suitable for aluminium cables !


Accessories:
Clamp connection:  Cu 150-300mm² s(r), f+AE; lam. Cu 25x1-13; 6-8Nm torque
single wedge clamp terminal: Cu, Al* 150-300mm² s(r), s(s), f, f+AE; 6-8Nm torque

*Connections are not maintenance-free if aluminium conductors are used.

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
live grip lugs required: Oui
permitted power dissipation of the fuse-link: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V
