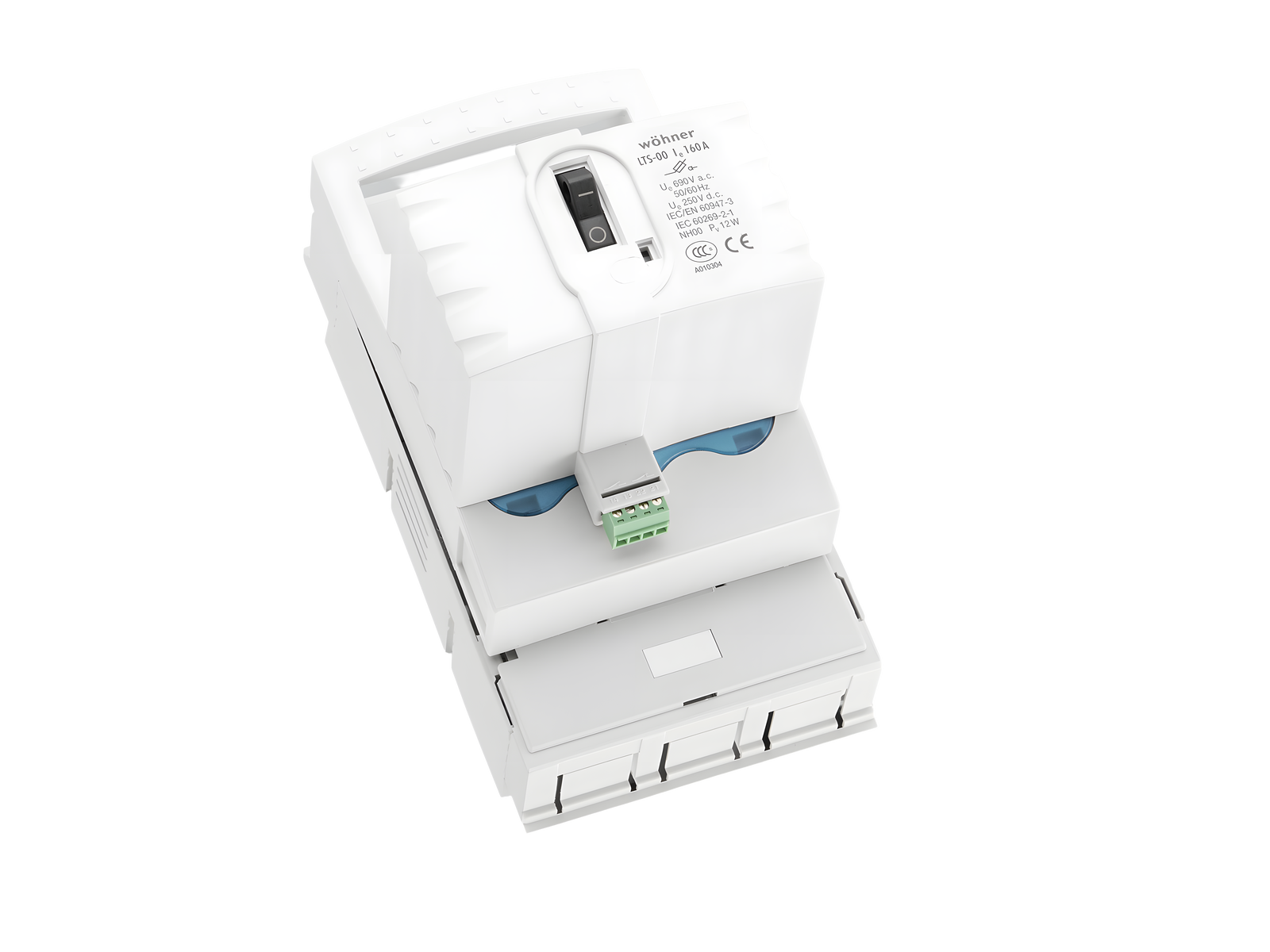

sectionneur à fusible NH taille 00, 160 A, à encastrer (33208)

The picture may show a similar product.

Description

Référence 33208000

QUADRON®Panel

sectionneur à fusible NH taille 00, 160 A, à encastrer

vis M8

with electromechanical fuse monitoring

for mounting plate

Système

Panel

Avantages produit

For safe connection of the leads, the shock protection is split into 2.

Groupe de produits 09
Sous-groupe 04
Dimensions de l'emballage 1
EAN 4021267332082
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Approbations

IEC (CB) , UL , CCC

for UL feeder circuits >250V

Type: LTS-00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117250

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
live grip lugs required: Oui
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 250 V
rated isolation voltage Ui AC: 800 V
rated isolation voltage Ui DC: 250 V
Tension assignée de tenue aux chocs Uimp: 6 kV
Catégorie d'emploi CA: AC-23B (400 V)
AC-23B (500 V / 125A)
AC-22B (690 V)
AC-21B (690 V)
Catégorie d'emploi CC: DC specifications: 2 current paths (L1,L3) in series
DC-22B (250V)
cond. short-circuit current with fuses (AC): 50 kA / 690 V
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4,5 W.

(The power dissipation at full load would be 7,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 725 V
Tension maximale IEC CC: 262 V
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 00 up to 12W power dissipation, with grip lugs under voltage
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich
Degree of protection IP30 at front, degree of protection near terminal depends on installation
fuse monitoring:
rated operating voltage
AC 24-690V, DC 24-250V
potential-free opener and closer:
AC-15 24V/2A, (230V* 0.5A)
DC-13 24V/1A, 60V 0.15A

*pollution degree 2, surge category II
auxiliary energy not required,
for further information, see assembly manual
Details UL
Normes
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 160 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
Icc: 100 kA
Charactéristiques mécaniques
L x H x P: 106 x 176 x 157
Poids: 126,0 kg/100
Pôles: 3 pôles
Mounting: for mounting plate
front degree of protection: IP30
Points de raccordement
screw connection
M8
screw drive: SW13
Md min.: 8,0 Nm
Md max.: 10,0 Nm
Not suitable for aluminium cables !


Accessories:
Clamp connection:  Cu 1.5-70mm² s(r), f+AE; lam. Cu 12x1-10; 3Nm torque
single wedge clamp terminal: Cu, Al* 16-70mm² s(r), s(s), f+AE; 3Nm torque
tunnel terminal 3x Cu 1.5-16mm² s(r), f+AE; 3Nm torque

*Connections not maintenance-free if aluminium conductors are used.

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
live grip lugs required: Oui
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Functional diagram

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

01182000
barrette à bornes, raccordement par vis M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Plus

03727000
borne à étrier
1.5 - 70 mm²
taille 00
Plus

03849000
verrouillage du couvercle
pour fil de plombage
Taille 00
Plus

30894000
raccordement par vis M8
avec rondelle à ressort
taille 00
Plus

33156000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

33193000
kit pour montage rapide
pour 2 rails DIN, entraxe entre les rails 125 mm ou 150 mm
taille 00
Plus

33224000
borne prisme, simple, pour câbles Cu
16 - 70 mm²
NH 00
Plus

78105000
cadre, double
232 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

78893000
cadre, simple
130 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

79811000
cache pour cosses, fixation en haut / bas
NH 00
pour: 33200, 33208, 33329, 33394, 33398, 33420
