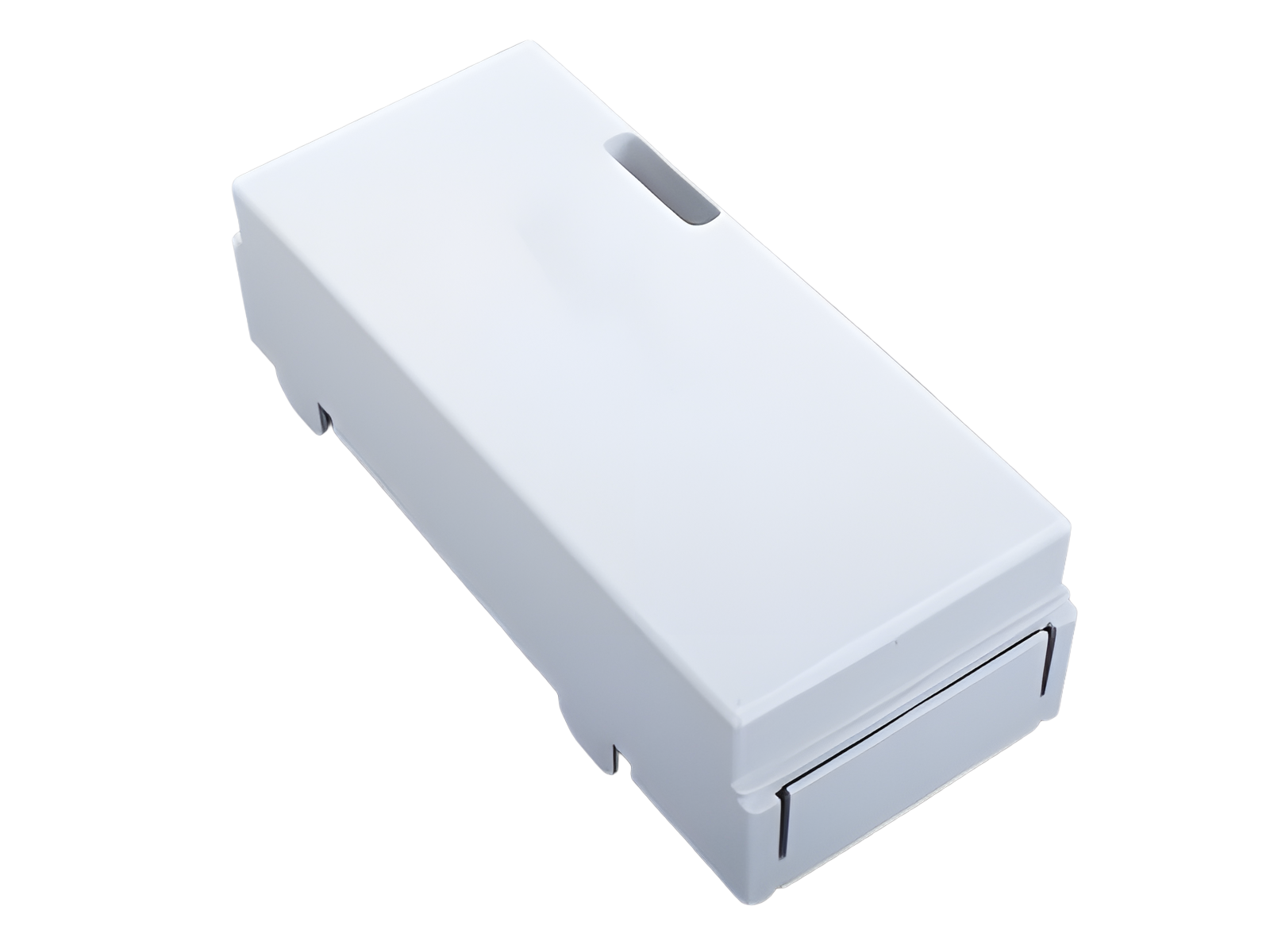

capuchon, 3 pôles (01413)

The picture may show a similar product.

Description

Référence 01413 000

capuchon, 3 pôles

Large de 84 mm

84 x 200 x 55

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	07
Sous-groupe	36

Dimensions de l'emballage	10
EAN	4021267014131

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

CSA , UL

Type: 412

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Details UL
Normes
UL 508

Charactéristiques mécaniques
L x H x P:	84 x 200 x 55
Poids:	14,9 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Application notes

Also suitable as reserve section cover.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

01203 000
CRITO^®
borne de raccordement universelle
16 - 120 mm², AWG 6 - 250 MCM
pour jeux de barres: barres plates 10 mm et barres profilées
Plus

01292 000
CRITO^®
borne de raccordement universelle
16 - 70 mm², AWG 6 - 2/0
pour jeux de barres: barres plates 10 mm et barres profilées
Plus

01068 000
CRITO^®
borne de raccordement universelle
16 - 120 mm², AWG 6 - 250 MCM
pour jeux de barres: barres plates 5 mm
Plus

01287 000
CRITO^®
borne de raccordement universelle
16 - 70 mm², AWG 6 - 2/0
pour jeux de barres: barres plates 5 mm
Plus
