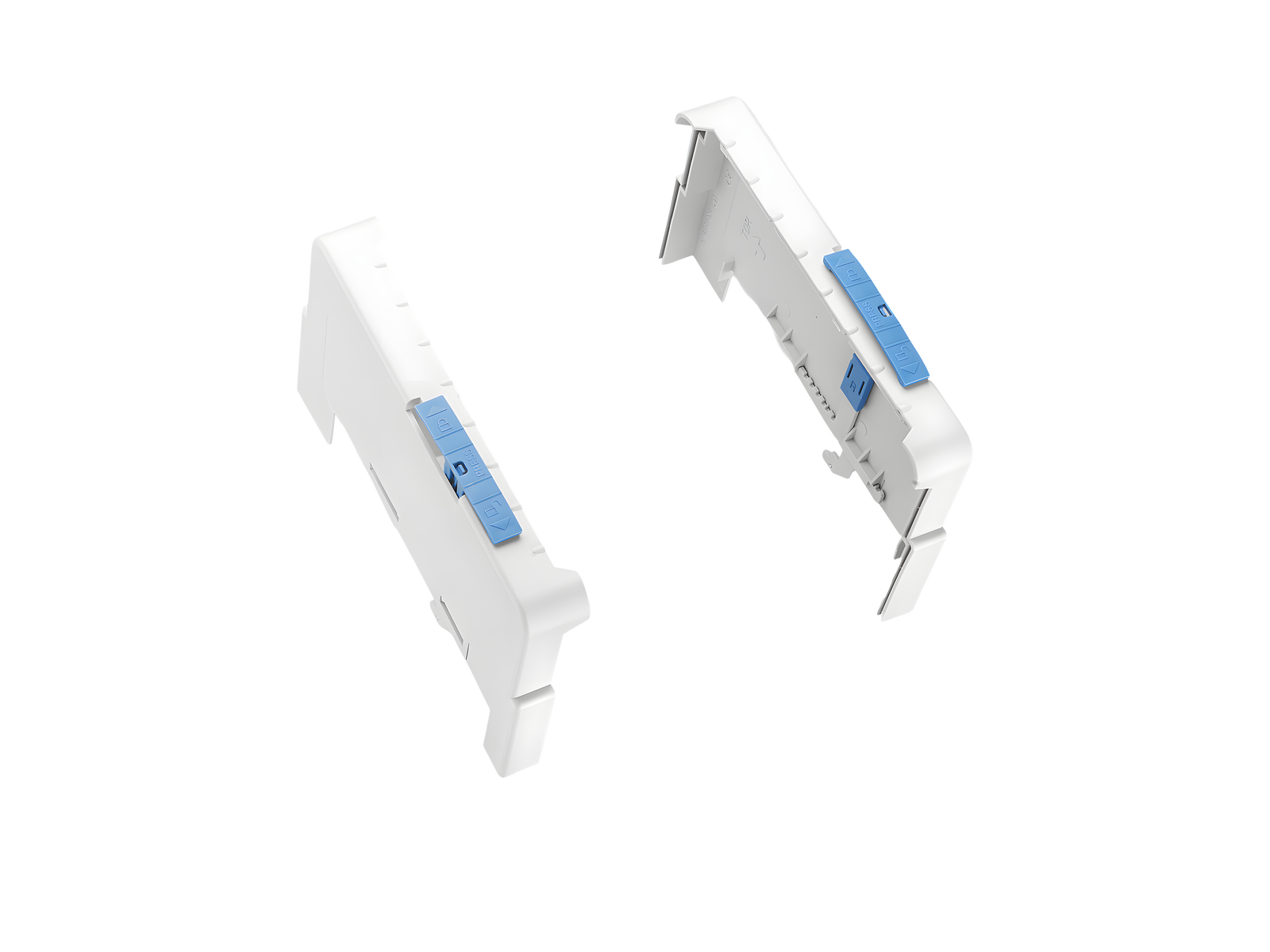

kit de supports pour profilés de recouvrement (01136)

The picture may show a similar product.

Description

Référence 01136000

kit de supports pour profilés de recouvrement

pour systèmes de rails à 3 pôles

kit composé d'un support gauche et droit, pour caches 01554, 01555 et 01417

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	07
Sous-groupe	36

Dimensions de l'emballage	1
EAN	4021267011369

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

CSA , UL , DNV GL

for UL feeder circuits >250V

Type: TC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Details UL
Normes
UL 508

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	28 x 204 x 92
Poids:	18,0 kg/100
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

01417000
profilé de recouvrement
cache haut / bas, avec prédécoupes pour le passage de câbles, longueur 1,10 m, pour supports 01136 ou 01137
3 x 118 x 1100
Plus

01554000
profilé de cloisonnement pour systèmes à 3 pôles
cache pour montage frontal, longueur 1,10 m, pour support 01136
3 x 190 x 1100
Plus

01555000
profilé de recouvrement
cache haut / bas, longueur 1,10 m, pour supports 01136 ou 01137
3 x 109 x 1100
Plus

Usage

01070000
CRITO^®
bornes à pince
600 - 1200 mm²
bornier 68 x 28
pour jeux de barres: 30 x 10 et barres profilées
Plus

01071000
CRITO^®
bornes à pince
1000 - 2000 mm²
bornier 105 x 28
pour jeux de barres: 30 x 10 et barres profilées
Plus

01538000
CRITO^®60Classic
kit de raccordement, 3 pôles, sans cache
lam. Cu. 20 - 32 x 3 - 15
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

01513000
CRITO^®
attache de profilé
320 - 800 mm²
bornier 41 x 23-45
pour jeux de barres: profil en triple T
Plus

01907000
CRITO^®
attache de profilé
600 - 900 mm²
bornier 64 x 5-28
pour jeux de barres: profil en double T
Plus

01934000
CRITO^®
attache de profilé
800 - 1600 mm²
bornier 81 x 20-42
pour jeux de barres: profil en double T
Plus

01906000
CRITO^®
attache de profilé
500 - 750 mm²
bornier 51 x 5-28
pour jeux de barres: profil en double T
Plus

01935000
CRITO^®
attache de profilé
1000 - 2000 mm²
bornier 101 x 20-42
pour jeux de barres: profil en double T
Plus

01186000
CRITO^®
attache de profilé
1200 - 3600 mm²
bornier 101 x 23-45
pour jeux de barres: profil en triple T
Plus

01008000
CRITO^®
attache de profilé
500 - 1260 mm²
bornier 64 x 23-45
pour jeux de barres: profil en triple T
Plus

01911000
CRITO^®
attache de profilé
600 - 1200 mm²
bornier 64 x 20-42
pour jeux de barres: profil en double T
Plus

01936000
CRITO^®
attache de profilé
500 - 1000 mm²
bornier 51 x 20-42
pour jeux de barres: profil en double T
Plus

01185000
CRITO^®
attache de profilé
320 - 800 mm²
bornier 41 x 20-42
pour jeux de barres: profil en double T
Plus

01069000
CRITO^®
bornes à pince
500 - 1000 mm²
bornier 55 x 28
pour jeux de barres: 30 x 10 et barres profilées
Plus

01537000
CRITO^®60Classic
kit de raccordement, 3 pôles, sans cache
95 - 300 mm², AWG 3/0 - 600 MCM
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/CH/1000046155

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
