The picture may show a similar product.
Référence 01193000

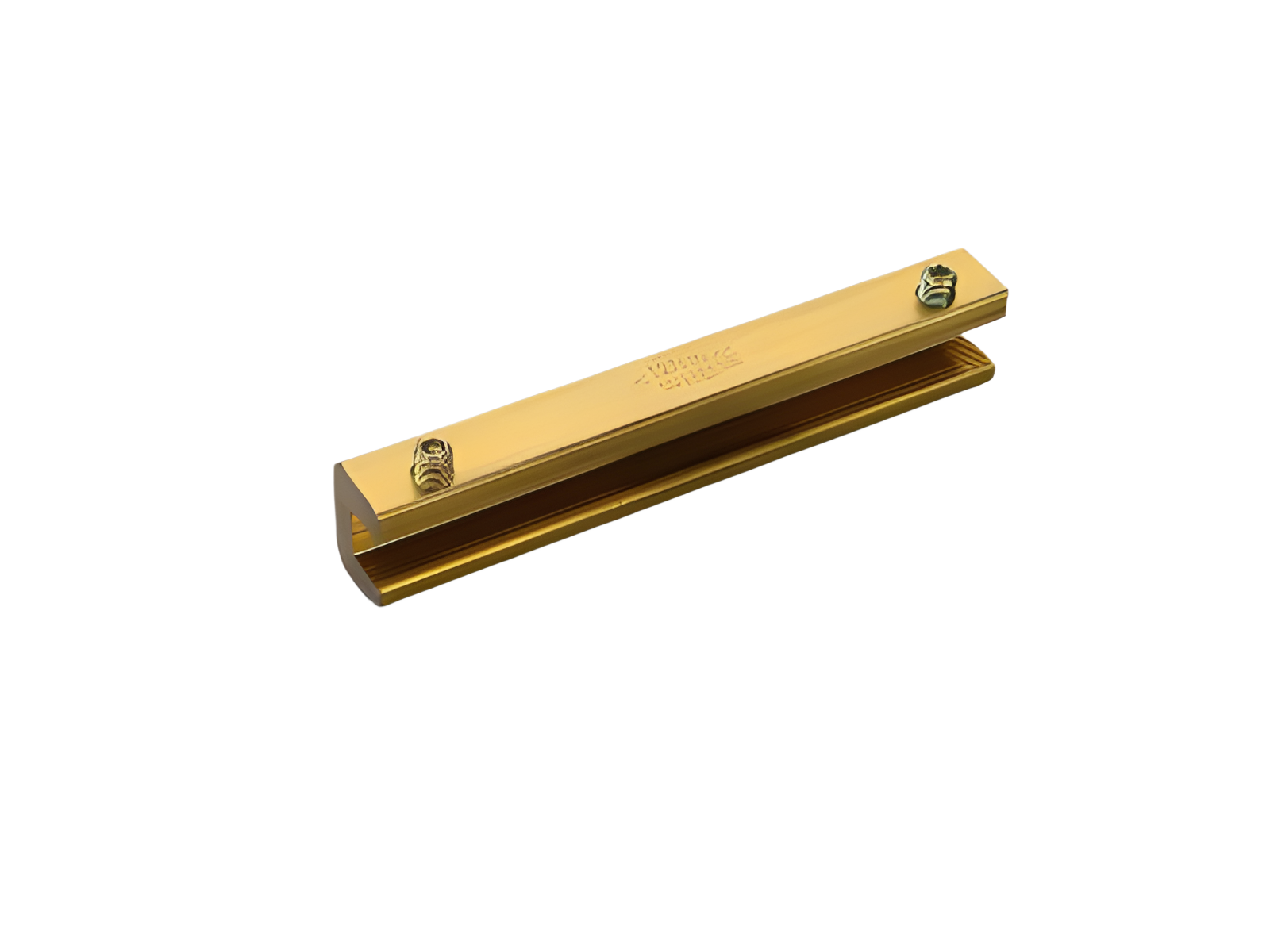

Schienen-Längsverbindung 520 A
150 mm
pour jeux de barres 12, 15, 20 x 5, 10
Système
60Classic, 30Compact 3P
| Groupe de produits | 07 |
| Sous-groupe | 33 |
| Dimensions de l'emballage | 3 |
| EAN | 4021267011932 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Normes
IEC 61439-1:2020
Approbations
DNV GL
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Tension assignée (IEC) CA: | 690 V |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 6,9 W.
(The power dissipation at full load would be 10,8 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 1000 V |
| Tension maximale IEC CC: | 1500 V |
| current capacity (IEC) max.: | 520 A |
| Charactéristiques électriques | |
| Icc: | 18 kA |
| Charactéristiques mécaniques | |
| L x H x P: | 150 x 36 x 20 |
| Poids: | 52,4 kg/100 |
| pour jeux de barres: | 12, 15, 20 x 5, 10 |
2 clamp screws M8
tightening torque 12 Nm
| permitted busbar displacement: | 1 |
| permitted spacing between systems: | 100 - 110 mm |
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
|
Conseils |
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection. |
