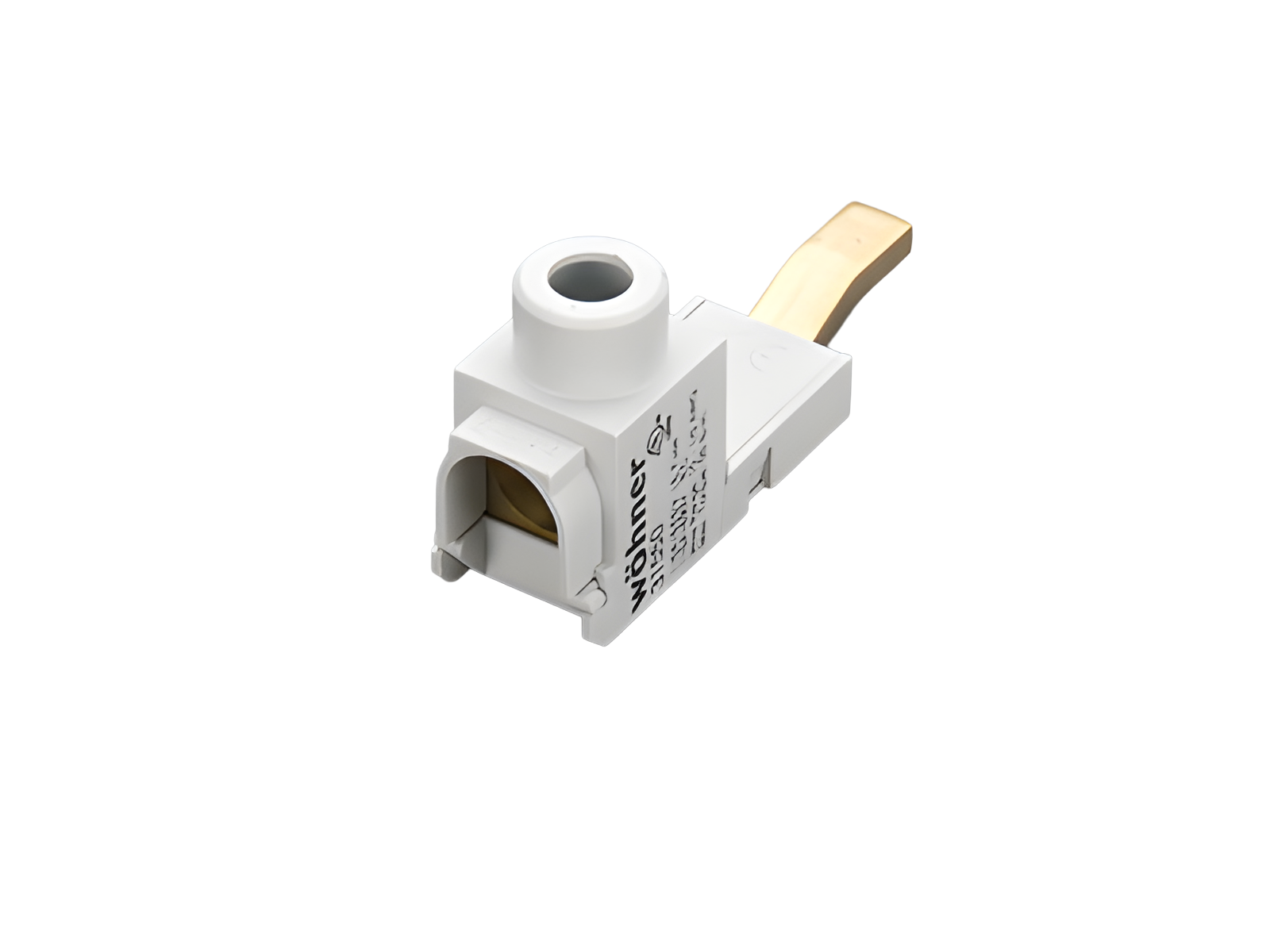

borne de raccordement, frontale (31550)

The picture may show a similar product.

Description

Référence 31550000

borne de raccordement, frontale

6 - 35 mm²

pour 31549, 31561

Groupe de produits 07
Sous-groupe 26
Dimensions de l'emballage 10
EAN 4021267315504
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

UL

for UL feeder circuits >250V

Type: CTB-T35

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 115 A
Tension assignée (IEC) CA: 1000 V
Tension assignée de tenue aux chocs Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1000 V
Details UL
Normes
UL 508
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 115 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
rated voltage (UL) DC: 1000 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Charactéristiques mécaniques
L x H x P: 17 x 41 x 29
Poids: 3,5 kg/100
Points de raccordement
min. cross-section: 6 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


6 - 35mm²
6Nm
max. connection diameter 11mm
AWG 10 - 1/0

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.

Conseils

Recommended stripping of the insulation on the connection lead approx. 14mm
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

31561000
peigne de raccordement, 2 pôles, type cavalier, pas 18 mm
100 A, longueur 1 m
25 mm²
Plus

31549000
peigne de raccordement à 3 pôles, modèle cavalier, pas 18 mm
100 A, longueur 1 m
25 mm²
Plus

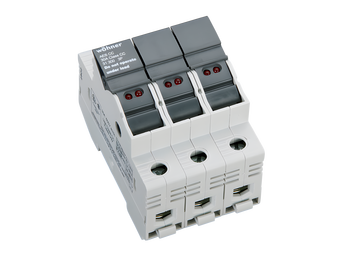

31300000
AMBUS®Panel
support pour fusibles cylindriques avec LED
Class CC / 3P
30 A / 600 V
indication of a released fuse link
Plus

31297000
AMBUS®Panel
support pour fusibles cylindriques
Class CC / 3P
30 A / 600 V
Plus

31298000
AMBUS®Panel
support pour fusibles cylindriques avec LED
Class CC / 1P
30 A / 600 V
indication of a released fuse link
Plus

31548000
peigne de raccordement à 1 pôle, modèle cavalier, pas 18 mm
100 A, longueur 1 m
25 mm²
Plus

31295000
AMBUS®Panel
support pour fusibles cylindriques
Class CC / 1P
30 A / 600 V
Plus

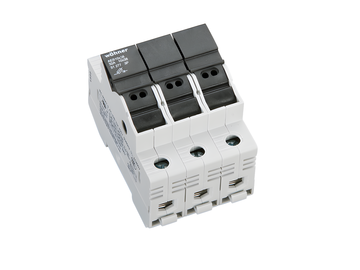

31277000
AMBUS®Panel
support pour fusibles cylindriques, pour fusibles semi-conducteurs
10 x 38 / 3P
32 A / 690 V, pour protection statique
Plus

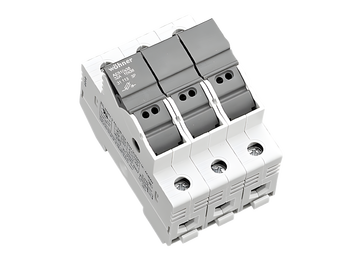

31113000
AMBUS®Panel
support pour fusibles cylindriques
10x38 / 3P
32 A / 690 V
Plus

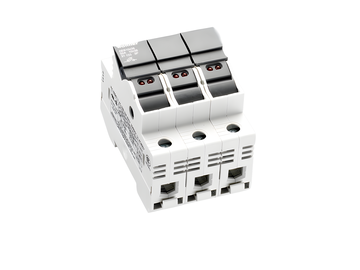

31133000
AMBUS®Panel
support pour fusibles cylindriques avec LED
10 x 38 / 3P
32 A / 110 - 690 V
indication of a released fuse link
Plus

31275000
AMBUS®Panel
support pour fusibles cylindriques, pour fusibles semi-conducteurs
10 x 38 / 1P
32 A / 690 V, pour protection statique
Plus

31130000
AMBUS®Panel
support pour fusibles cylindriques avec LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Plus

31973000
AMBUS®Panel
support pour fusibles cylindriques
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Plus

31971000
AMBUS®Panel
support pour fusibles cylindriques
10x38 / 1P
30 A / 1000 V DC
Plus

31110000
AMBUS®Panel
support pour fusibles cylindriques
10 x 38 / 1P
32 A / 690 V
Plus
