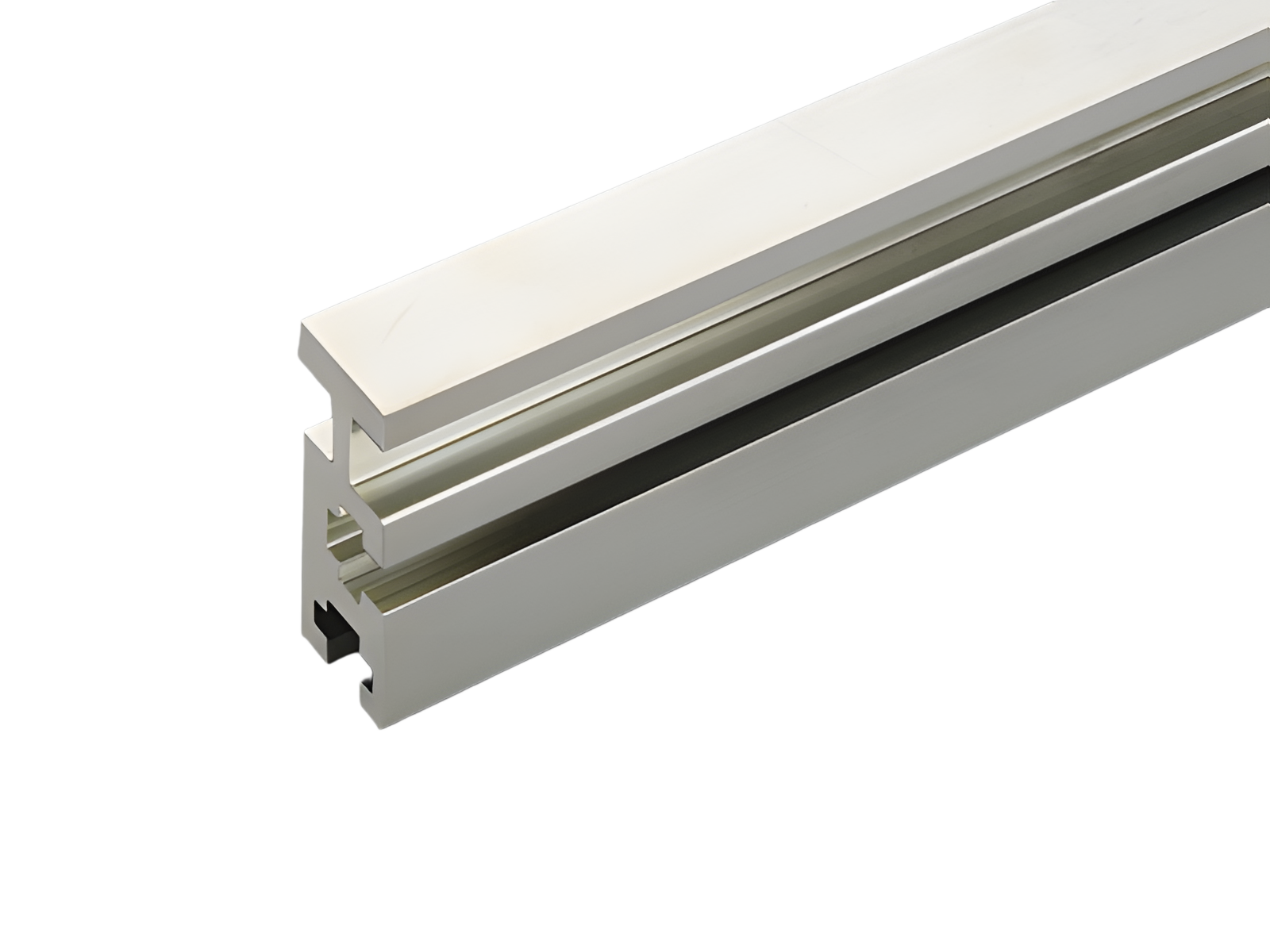

barres à profil TCC, 1600 mm² (01610)

The picture may show a similar product.

Description

Référence 01610000

barres à profil TCC, 1600 mm²

longueur 2,40 m, étamé

Système

60Classic, centre feed unit

Avantages produit

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Groupe de produits	06
Sous-groupe	92

Dimensions de l'emballage	1
EAN	4021267016104

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 160,6 W.

(The power dissipation at full load would be 251,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

current at 55 K:

2800 A

diagram current capacity (IEC)

Charactéristiques mécaniques
L x H x P:	2400 x 30 x 90
Poids:	3416,0 kg/100
Section:	1 600 mm²

Edge radius 0.5

Application notes

Veuillez respecter les caractéristiques d'isolation du support de jeu de barres pour votre application.

short-circuit withstandability:	see product description of the used busbar support

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Diagram current capacity

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

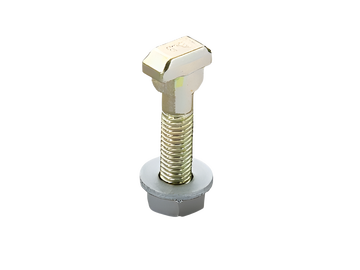

01379000
vis à tête marteau pour profilé TCC
M10 x 45
pour montage ultérieur, avec écrou et rondelle à ressort
pour jeux de barres: TCC section
Plus

Usage

01369000
support de jeu de barres 1 pôle, latéral
cache latéral pour barre TT,TTT et TTC
Plus
