barres 30 x 10 (01204)

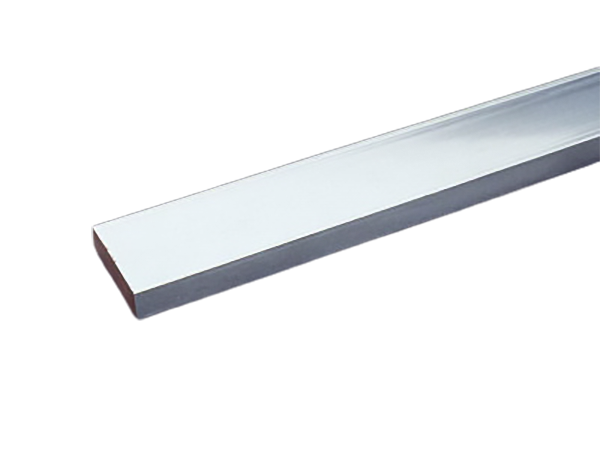

The picture may show a similar product.

Description

Référence 01204 000

barres 30 x 10

longueur 3,60 m, étamé

Système

60Classic

Avantages produit

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Groupe de produits 06
Sous-groupe 83
Dimensions de l'emballage 1
EAN 4021267012045
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL

for UL feeder circuits >250V

Type: 30x10-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 60,2 W.

(The power dissipation at full load would be 94,0 W.)

Details UL
Normes
UL 508
for UL feeder circuits >250V
Compte tenu de l'élévation de température autorisée dans les conditions d'installation spécifiques, la capacité suivante peut être acceptée par UL (dossier E197039)
max. load acc. to UL 508: 630 A
Prendre en compte la tension nominale du support de jeu de barres utilisé dans l'application.
Charactéristiques mécaniques
L x H x P: 3600 x 30 x 10
Poids: 970,0 kg/100
Section: 300 mm²

Edge radius 0.5

Application notes

Veuillez respecter les caractéristiques d'isolation du support de jeu de barres pour votre application.
short-circuit withstandability: see product description of the used busbar support
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

01245 000
couvercle de jeu de barres
pour barres 12 - 30 x 10, longueur 1 m
cache de protection contre les contacts
Plus

measuring transformers 333mV

37309 000A
measuring transformer 910 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37304 000A
measuring transformer 250 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37302 000A
measuring transformer 910 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis.
Nouveau
Plus

37307 000A
measuring transformer 600 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37303 000A
measuring transformer 200 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
on request
Plus

37306 000A
measuring transformer 500 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37308 000A
measuring transformer 800 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37300 000A
measuring transformer 600 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37301 000A
measuring transformer 800 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37299 000A
measuring transformer 500 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37305 000A
measuring transformer 400 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37298 000A
measuring transformer 400 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37297 000A
measuring transformer 250 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37296 000A
measuring transformer 200 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37295 000A
measuring transformer 910 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37294 000A
measuring transformer 800 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37293 000A
measuring transformer 600 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37292 000A
measuring transformer 500 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37291 000A
measuring transformer 400 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37290 000A
measuring transformer 250 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37289 000A
measuring transformer 200 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

current transformers class 1

37212 000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37213 000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37214 000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37215 000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37216 000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37217 000A
transformateur de courant 800 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37218 000A
transformateur de courant 910 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
fino esaurimento scorte
Plus

current transformers class 0.5

37219 000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37220 000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37221 000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37222 000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37223 000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37224 000A
transformateur de courant 800 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
fino esaurimento scorte
Plus

37232 000A
transformateur de courant 200 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37233 000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37234 000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37235 000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

current transformers class 0.5s

37236 000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37237 000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37238 000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus
